ギアカップリングの取り付け手順

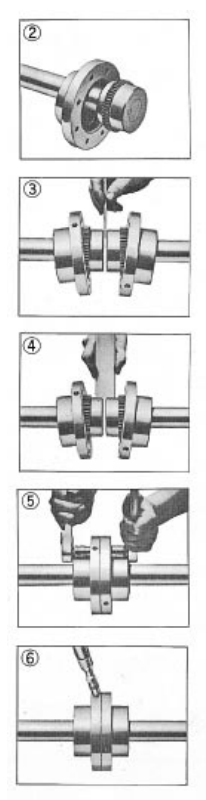

1. フランジ付きスリーブ、シール、ハブを取り付ける

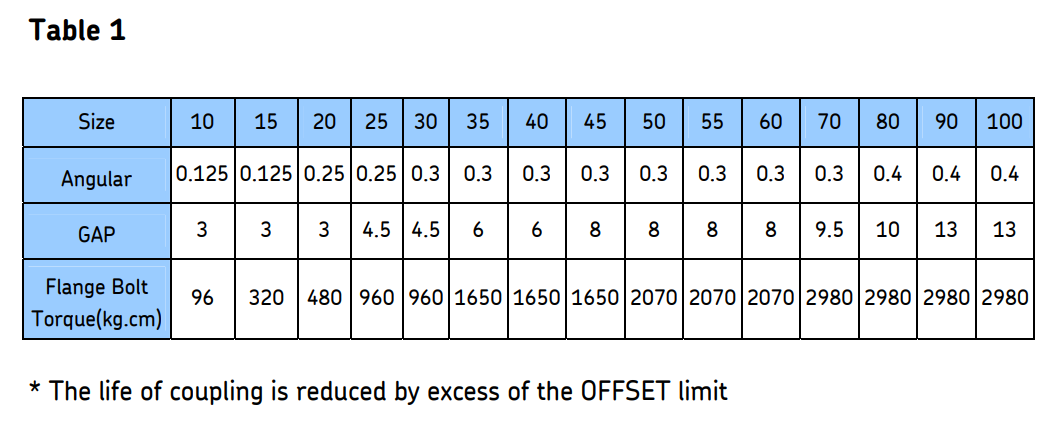

すべての部品を清掃します。クラウンギアの歯と O リングにグリースを塗布します。シャフトにOリングを装着します。シールリング付きのフランジ付きスリーブをシャフトに配置し、ハブをそれぞれのシャフトに取り付けます。キー溝をシールして漏れを防ぎます。止めネジを差し込んで締めます。表 1 に示すように、ハブ ギャップとほぼ一致するように機器を配置します。

2. ギャップと角度の調整

表1に指定されている隙間と同じ厚さのスペーサバーを使用してください。バーを90°間隔で同じ深さまで挿入し、バーとハブ面の隙間を測定子で測定します。

3. オフセット調整

表 1 を参照して、シャフトをストレートバーに合わせて 90° ごとに確認します。測定子で確認します。オフセット限界を超えていないことをダイヤルゲージで確認してください。

4. カップリングの組み立て

フランジ間にガスケットを挿入し、注油穴が90°になるようにボルトを締め付けます。表 1 に指定されているトルクで留め具を締めます。

5. 大きいサイズ（70サイズ以上）

をインストールします カップリング 上記のように。すべての潤滑プラグを取り外し、開いた潤滑穴から過剰な量が流れるまで推奨グリースをカップリングに注入し、プラグを差し込みます。グリースは反対側の開いた穴から溢れるまで注入してください。
