ジョーカップリング フレキシブルな動力伝達部品として

ジョーカップリングは、回転軸間の衝撃や振動を吸収しながらトルクを伝達するために広く使用されているフレキシブルカップリングです。剛性金属ハブとエラストマーインサートを組み合わせることで、ジョーカップリングはトルク容量とシステム保護のバランスを実現します。ジョー スパイダー カップリングや湾曲したジョー カップリングなどのバリエーションは、信頼性、メンテナンスの容易さ、位置ずれの許容度が重要な産業環境で一般的に選択されます。

シンプルな構造と適応性のある性能により、ジョーカップリングはスパイダーの設計と材料の選択に応じて、一般的な機械とより精密な動作システムの両方に適しています。

基本構造 ジョースパイダーカップリング

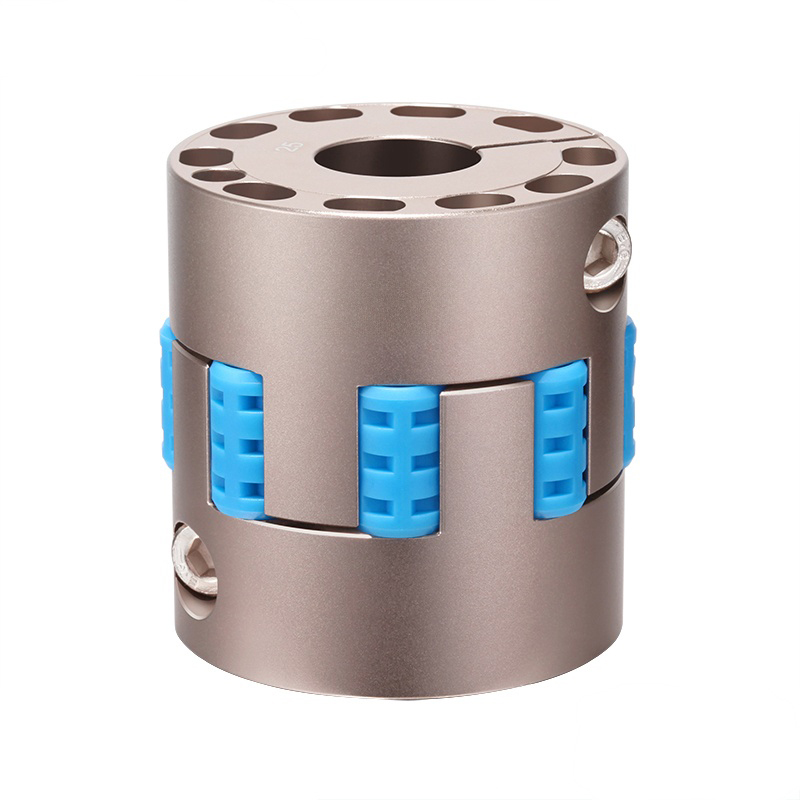

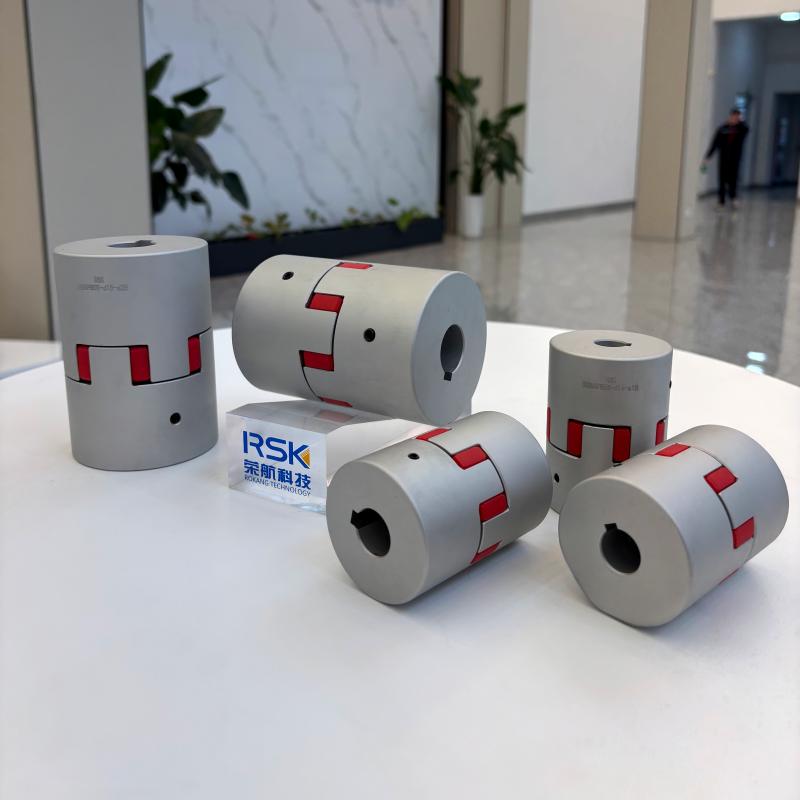

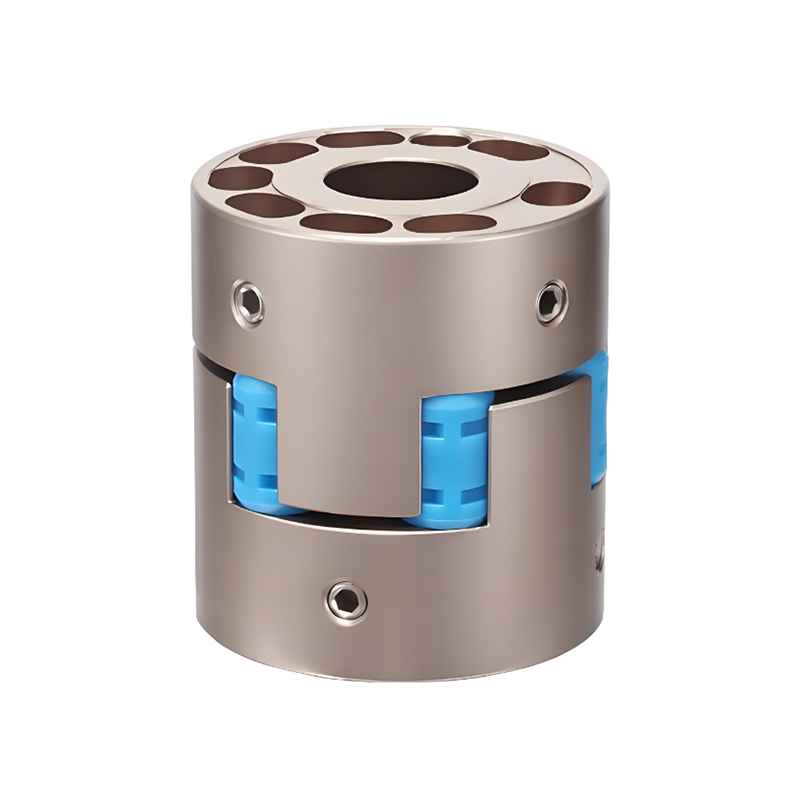

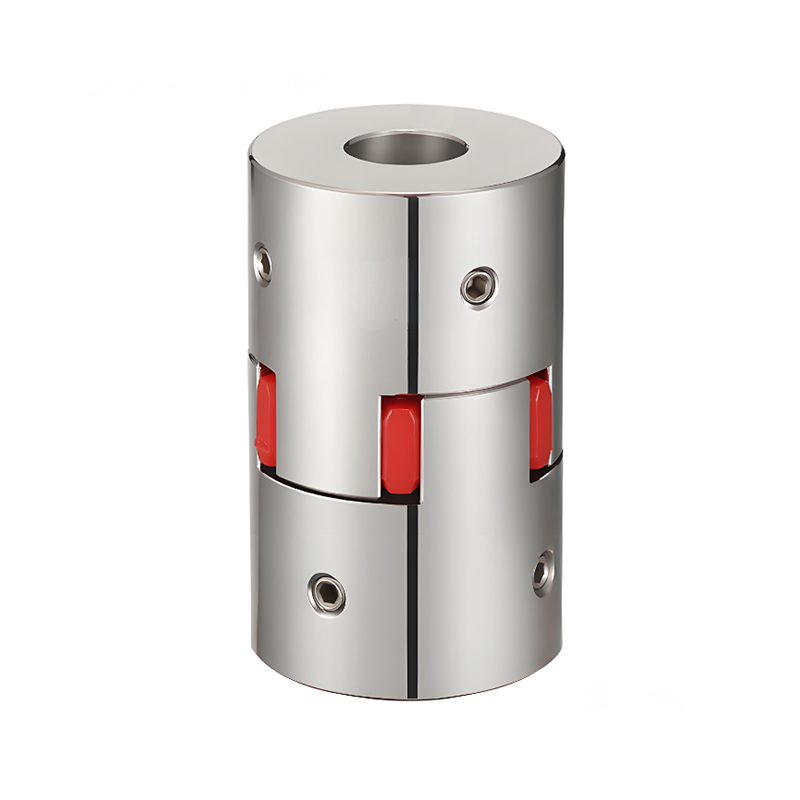

ジョー スパイダー カップリングは、2 つの金属ハブと、それらの間に配置された柔軟なスパイダー エレメントで構成されます。各ハブには、クモの葉と連動する等間隔の顎が付いています。動作中、トルクは金属同士が直接接触するのではなく、スパイダーを介して圧縮されて伝達されます。

この構造により、カップリングは金属ハブの強度とエラストマー材料の減衰特性を組み合わせることができ、接続された機器を動的負荷から保護する柔軟な接続を実現します。

トルク伝達と負荷経路

ジョー スパイダー カップリングでは、トルクは駆動ハブからスパイダー ローブに流れ、次に従動ハブに流れます。スパイダーは圧縮力の下で動作するため、せん断ベースのエラストマー設計と比較して摩耗が軽減され、耐用年数が延長されます。

トルク経路は弾性があるため、急激な負荷の変化はスパイダによって部分的に吸収されます。これにより、特に始動時や負荷反転時にシャフト、ベアリング、ギアボックスにかかるピーク応力が軽減されます。

位置ずれ補正機能

ジョーカップリングは、産業設備で発生する一般的なタイプのシャフトの位置ずれに対応するように設計されています。エラストマースパイダーはわずかに曲がり、接続されたコンポーネントに過剰な力を加えることなくこれらの偏差を吸収します。

• 交差するシャフト軸間の角度ずれ
• 軸オフセットによる平行ずれ
• 熱膨張による軸方向の動きの制限

この柔軟性により、設置要件が簡素化され、アライメントの変動が中程度のシステムでの長期にわたる安定した動作がサポートされます。

振動減衰と衝撃吸収

ジョー スパイダー カップリングの主な利点の 1 つは、振動を減衰する能力です。エラストマースパイダーがねじり振動や衝撃荷重を吸収し、騒音を低減し、動力伝達をスムーズにします。

この減衰効果は、周期的な負荷や不均一なトルクがシステムの安定性やコンポーネントの寿命に悪影響を与える可能性があるポンプ、コンベア、および一般機械において特に有益です。

フェールセーフ設計の特徴

ジョーカップリングは、スパイダーが故障した場合にハブが相互作用する仕組みのため、フェールセーフであるとよく言われます。スパイダーが劣化または破損した場合、ジョーは機械的に連動し、トルク伝達が制限される可能性があります。

この機能は、ドライブが即座に失われるのではなく、制御されたシャットダウンの機会を提供します。これは、突然の停止によってさらなる損傷や安全上の懸念が生じる可能性があるアプリケーションでは貴重です。

スパイダーの材質と硬度の選択

ジョー スパイダー カップリングの性能は、スパイダー エレメントの材質と硬度に大きく依存します。異なるエラストマー配合により、さまざまなレベルのトルク容量、減衰、および柔軟性が得られます。

強度と弾性のバランスからポリウレタン製のスパイダーが一般的に使用されますが、減衰の強化が必要な場合にはゴムベースのスパイダーが選択されます。

カーブジョーカップリング モーションコントロールシステム用

湾曲ジョーカップリングは、標準ジョーカップリングの改良版であり、負荷分散を改善し、スパイダーへの応力集中を軽減する輪郭のあるジョープロファイルを特徴としています。この設計は、よりスムーズなトルク伝達と改善された位置決め動作をサポートします。

サーボおよびモーション制御システムでは、バックラッシュ特性が低減され、ねじれの柔軟性が制御されるため、カーブしたジョー カップリングが選択されることが多く、正確でありながら減衰したモーションに適しています。

代表的な応用分野

ジョー カップリングとジョー スパイダー カップリングは、その適応性と簡単なメンテナンスにより、幅広い業界で使用されています。

• ポンプおよびコンベア駆動システム
• 一般産業機械・加工機械
• 食品および包装機器
• サーボ駆動の軽量モーション制御アプリケーション

製造品質と応用経験

信頼性の高いジョーカップリングの性能は、正確なハブ加工、一貫したエラストマー品質、および適切な組み立て公差に依存します。製造能力はバランス、同心度、長期耐久性に直接影響します。

動力伝達コンポーネントとカップリング技術における豊富な経験を持つ江蘇六康重工業技術有限公司は、そのエンジニアリングと製造の専門知識を応用して、幅広い産業用途やモーションコントロール用途に適したジョーカップリングと湾曲ジョーカップリングソリューションを提供しています。

結論

ジョー カップリング、ジョー スパイダー カップリング、および湾曲したジョー カップリングは、トルク伝達、振動減衰、およびミスアライメント補償の実用的な組み合わせを提供します。適応性のあるスパイダー材料と実証済みの構造設計を通じて、多くの産業用駆動システムに信頼性が高く柔軟なソリューションを提供します。そのシンプルさ、フェールセーフ特性、多用途性により、現代の電力伝送において引き続き一般的な選択肢となっています。
