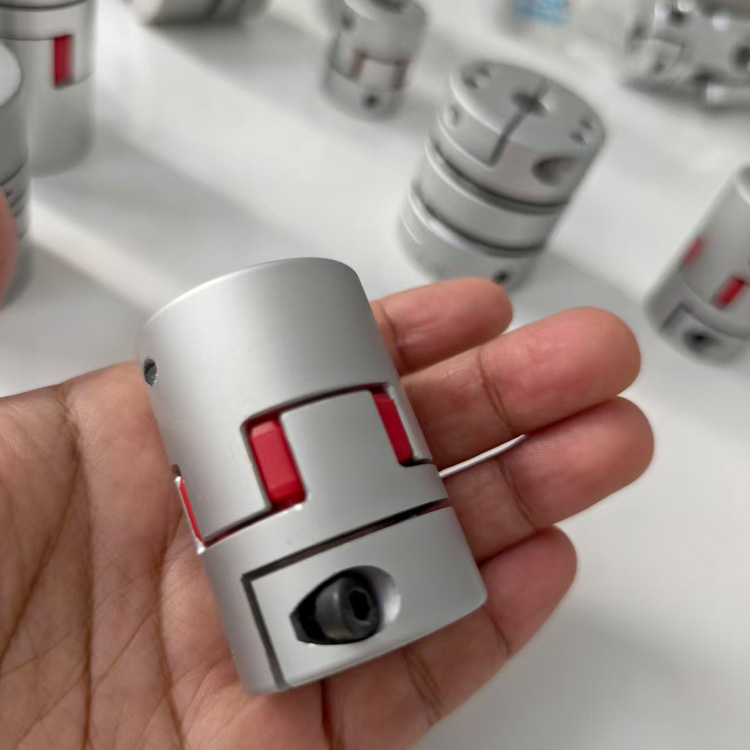

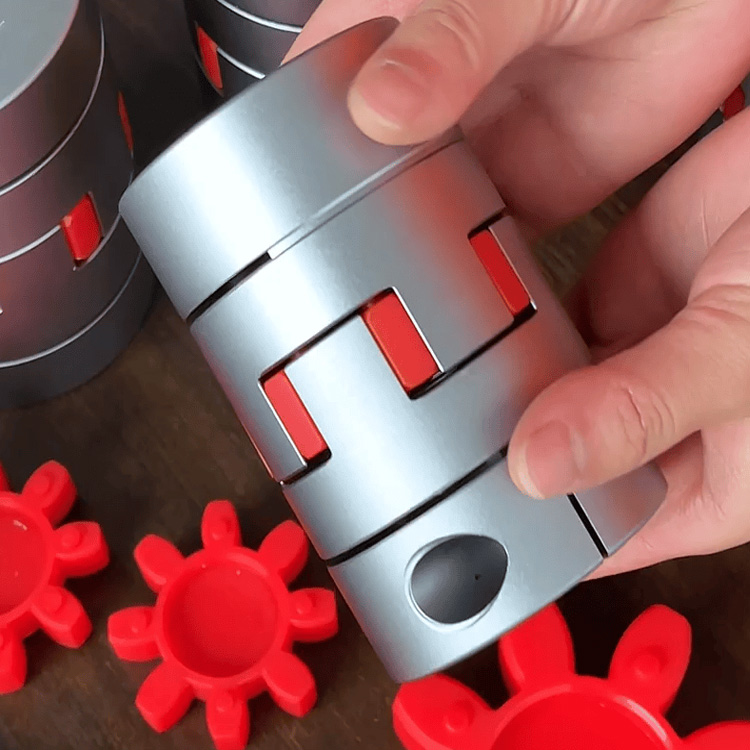

RSK-CPFC OEM 高強度アルミニウム合金ジョー/スパイダー フレキシブル シャフト カップリング クランプ タイプ モーター トランスミッション用

RSK-CPFC OEM 高強度アルミニウム合金ジョー/スパイダー フレキシブル シャフト カップリング クランプ タイプ モーター トランスミッション用

お問い合わせ
  • 仕様
  • 説明する
仕様

>本体は高強度アルミニウム合金製

>バックラッシゼロ、正逆回転に最適

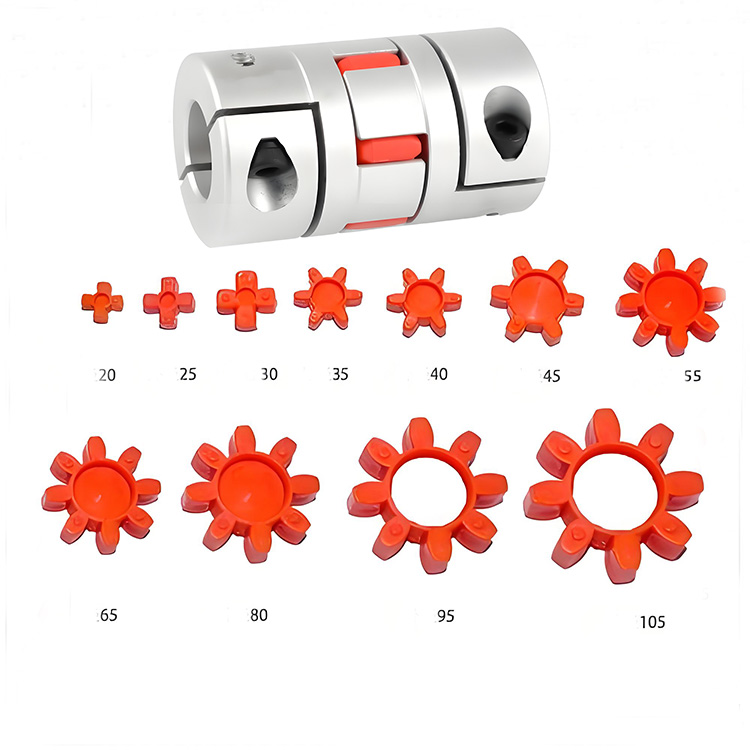

>コロイドは耐摩耗性に優れたポリウレタン製です

>耐油性、電気絶縁性、中間弾性体が振動を吸収

>半径方向、角度、軸方向の偏差を補正

>簡単に取り付けられる取り外し可能なデザイン

>クランプネジの締め付け方法

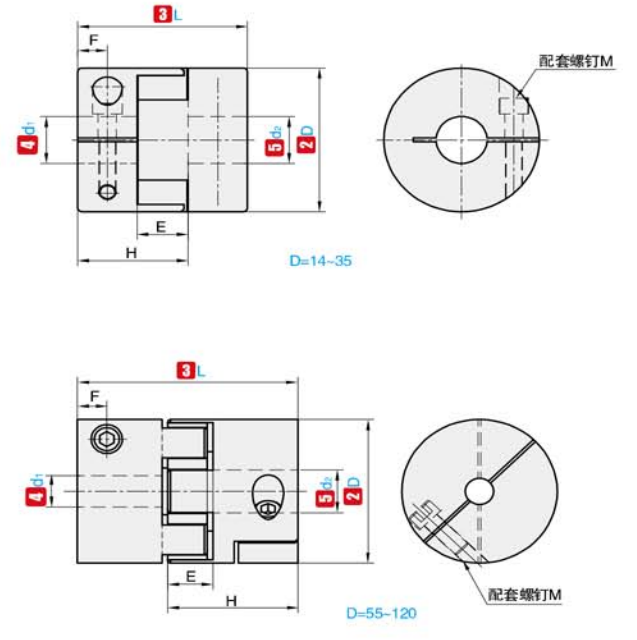

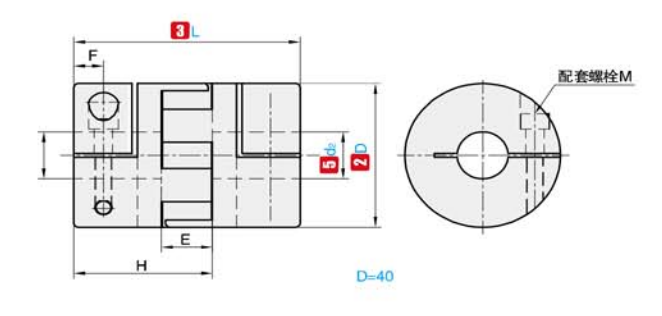

①いいえ。 ②D ③L

④d₁⑤d₂

(オプションの範囲)

E F H M 締め付けネジトルク（N・m）
RSK-CPFC 14 22

3 4 5 6 6.35

6.6 3.8 14.3 M2.5 0.8
20 25

3 4 5 6 6.35 7 8 9 9.525 10

8.6 4.6 16.8 M3 1.2
20 30 3 4 5 6 6.35 7 8 9 9.525 10 8.6 5.4 19.25 M3 1.2
25 30 4 5 6 7 8 9 9.525 10 11 12 11.6 4.6 20.82 M4 2.5
25 34 4 5 6 6.35 7 8 9 10 11 12 11.6 5.6 22.82 M4 2.5
30 35 5 6 6.35 7 8 9 10 11 12 12.7 14 15 16 10.9 5.9 23 M4 2.5
30 40 5 6 6.35 7 8 9 10 11 12 12.7 14 15 16 10.9 7 25.5 M4 2.5
35 50 5 6 6.35 7 8 9 10 11 12 12.7 14 15 16 17 18 19 20 11.5 6.5 32.1 M5 5
40 50 6 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24 13.7 6.7 32.1 M5 5
40 55 6 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24 13.7 7.2 34.5 M5 5
40 66 6 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24 13.7 8.0 40.0 M5 5
55 49 10 11 12 12.7 14 15 16 17 18 19 20 22 24 25 28 30 32 16.1 6.5 32.0 M6 8
55 78 8 10 12 12.7 14 15 16 17 18 19 20 22 24 25 28 30 32 16.1 10.3 46.4 M6 8
65 90 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 16.7 11.9 53.5 M8 20
80 114 19 20 22 24 25 28 30 32 35 38 40 42 45 22.5 15.5 67.6 M8 20

①いいえ。 ②D ③L 定格トルク 許容偏心量 許容角度偏差 許容軸ズレ 許容回転速度 静的反転剛性 慣性モーメント 重量
（N・m） （mm） (°） (mm) （回転数） （N・m/rad） （kg・㎡） （g）
RSK-CPFC 14 22 1.1 0.02 1 0.60 19000 46 2.0×10⁻ 7 10
20 25 2.8 0.02 1 0.60 17000 55 1.0×10⁻ 6 15
20 30 2.8 0.02 1 0.60 17000 55 1.1×10⁻ 6 19
25 30 6 0.02 1 0.60 16000 65 5.2×10⁻ 6 33
25 34 6 0.02 1 0.60 16000 65 5.2×10⁻ 6 42
30 35 6.5 0.02 1 0.60 12000 72 6.2×10⁻ 6 50
30 40 6.5 0.02 1 0.60 12000 72 6.2×10⁻ 6 60
35 50 15 0.02 1 0.60 10000 200 8.1×10⁻ 6 45
40 50 32 0.02 1 0.80 10000 450 3.8×10⁻ 5 115
40 55 32 0.02 1 0.80 10000 500 3.8×10⁻ 5 127
40 66 32 0.02 1 0.80 10000 550 3.9×10⁻ 5 154
55 49 46 0.02 1 0.80 8000 1200 1.6×10⁻ 3 241
55 78 46 0.02 1 0.80 8000 1500 1.6×10⁻ 3 341
65 90 109 0.02 1 0.80 6000 2800 3.8×10⁻ 3 583
80 114 135 0.02 1 1.00 4600 3500 1.8×10⁻ 3 1000
