プランジ対応 CVJ アーキテクチャとそれが実際のドライブライン レイアウトで何を解決するか

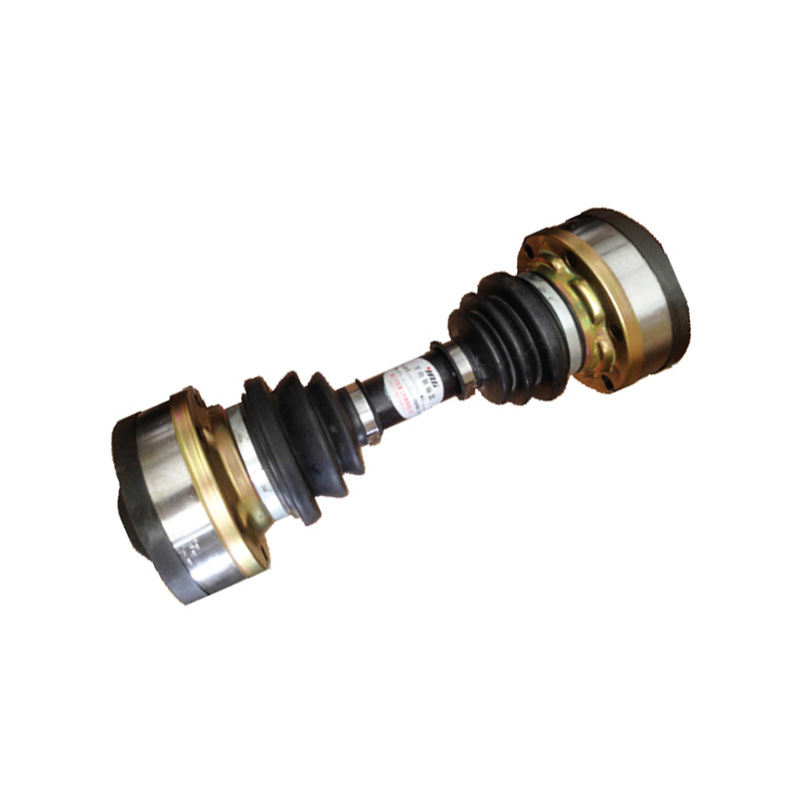

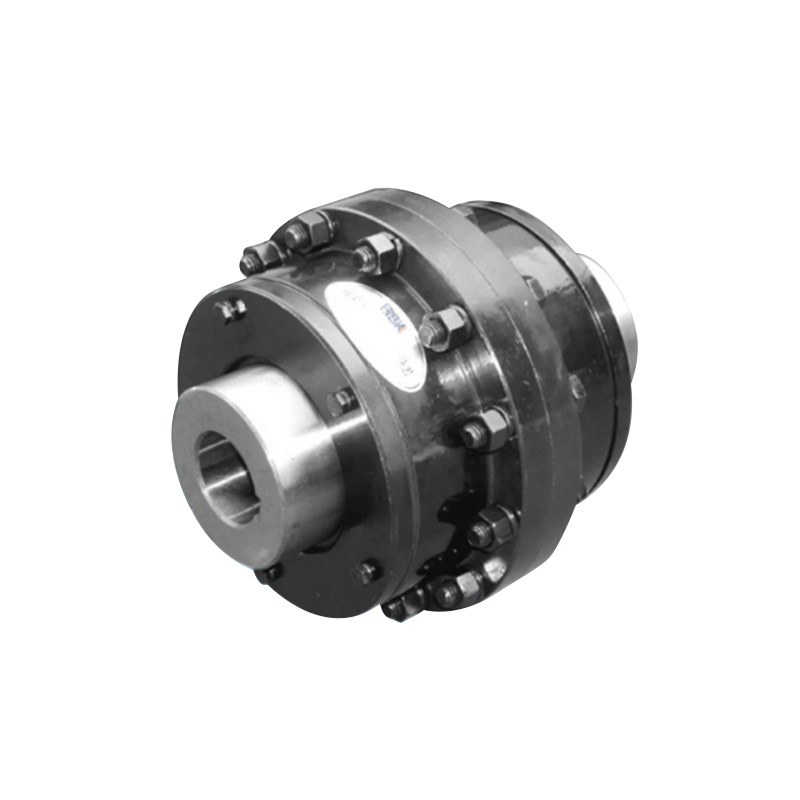

で スライド式等速ジョイント 、 アウターレースのボールトラックはジョイント軸と平行です 、トルクを伝達し、角度を付けて動作しながら、内側と外側のコンポーネント間の相対的な軸方向の移動が可能になります。実際のドライブラインのパッケージングでは、この「インジョイント プランジ」は、取り付け距離を完全に制御できない場合、またはサスペンションの移動によって長さの変動が生じ、別個のスライディング スプラインが必要になる場合に役立ちます。

一括購入者にとって、重要なポイントはシステム レベルです。CVJ へのプランジの位置を変更することで、インターフェイスが減り、許容スタックが短縮され、アセンブリの検証が簡素化されます。当社では、製造の一貫性を念頭に置いてこれらのジョイントを設計しているため、特別な中間シャフト処理を必要とせずに、プランジ動作が生産バッチ間で安定したままになります。

アキシアル振動吸収性：低摺動摩擦が最も重要な場合

多くの場合、ドライブラインの軸方向の振動は、長さ補正機構の抵抗が低い場合に吸収されやすくなります。スライド式等速ジョイントでは、プランジ摩擦が小さいため、軸方向の入力をより少ない力で分散でき、隣接する部品への軸方向の脈動の伝達を低減できます。

購入者が通常メリットを感じる場合

• スプラインの「スティクション」が原因として知られている、NVH の影響を受けやすいシステム。
• 頻繁にサスペンションの移動や熱的長さが変化するレイアウト。
• スムーズなプランジ応答を改善することが、他の場所で減衰を高めるよりも好ましいアプリケーションです。

ほとんどの産業用バイヤーにとって「無負荷で滑らかな」ジョイントでは十分ではないため、当社では実際の動作トルク条件に合わせた動的試験アプローチを使用してプランジの滑らかさを定期的に検証しています。

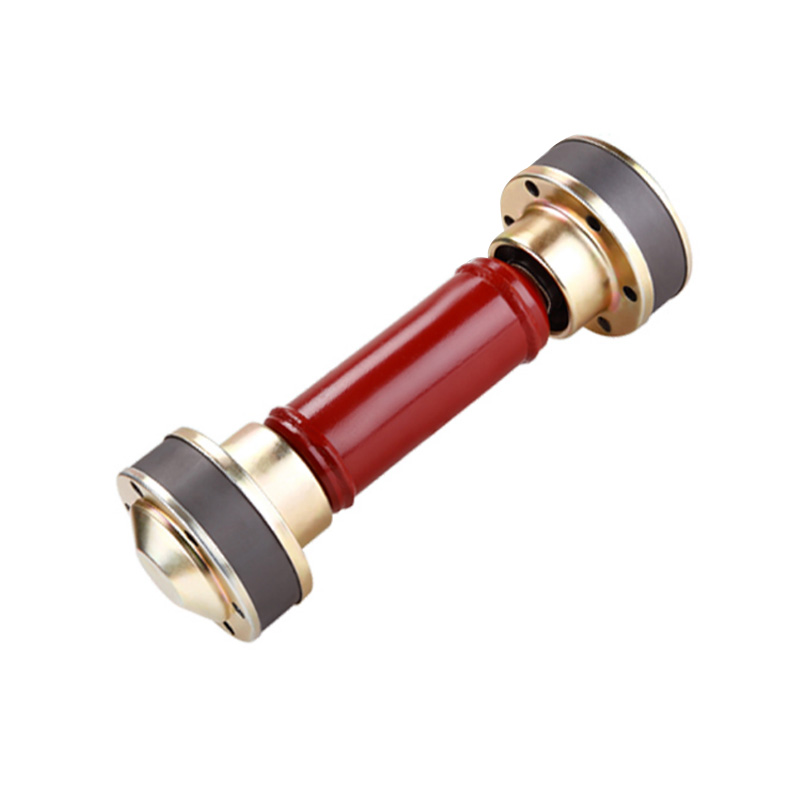

中間軸のスライドスプライン廃止による設計・調達効果

等速ジョイント内部で軸方向の拡張や取り付け距離の調整を行う場合、中間軸はスライドスプラインなしで製作できる場合が多いです。これはエンジニアリングと調達の両方に影響を与えます。特殊な加工ステップが減り、摩耗境界面が減り、露出したスプラインの動きに伴う潤滑とシールの複雑さが減ります。

動作角度とプランジ: ジョイントの過剰な拘束を避ける方法

スライド タイプの CVJ は、ドライブラインが角度と軸方向の動きの両方に対応する必要がある場合によく選択されます。実際の設計上の落とし穴は、ジョイントが最大角度で最大プランジを無限に提供できると想定することにより、システムを過剰に拘束してしまうことです。実際には、角度とプランジは内部の運動学的な「余地」を共有しており、積極的に組み合わせると内部接触応力、熱、グリースのせん断が増加する可能性があります。

調達仕様に使用される建設的な選択ガイダンス

• 必要なプランジストロークとは別に必要な角度エンベロープを指定し、組み合わせた最悪点を検証します。
• でclude duty-cycle notes (continuous vs. intermittent angle) so the joint’s heat treatment and lubrication can be matched properly.
• 大きな関節でのピークトルクを別個の条件として扱います。多くの場合、定常状態のトルクよりも疲労とトラックの耐久性を左右します。

当社は、寸法測定、物理的/化学的検証、および動的試験に裏付けられたこれらの封筒を製造可能な仕様に変換することでバイヤーをサポートします。そのため、お客様が承認したジョイントが、大量に受け取られるジョイントとなります。

熱処理とトラックの耐久性「硬さ」の先に求められるもの

ボール トラックのコンポーネント (外輪、内輪) の耐久性は、単一の硬度値だけでは決まりません。バルク調達では、特にトルク下でプランジが発生する場合、転がり接触疲労と耐衝撃性と相関する熱処理結果を要求することがより建設的です。

サプライヤー認定における実践的なチェックポイント

• 一貫した硬化層深さまたはレース形状および負荷ゾーンに適切な有効硬化層を確認します。
• 疲労寿命のばらつきを軽減するには、（硬度だけでなく）微細構造の検証が必要です。
• 可能であれば、動的なテストの相関関係を求めます。 トラックの耐久性は最終的にはシステムの動作です 、単一の材料番号ではありません。

当社のワンストップ加工チェーン (精密製造、制御された熱処理、完全な検査) により、これらの変数を厳密に管理できるため、多くの海外バイヤーが長期プログラムの承認ベンダー リストに当社を登録し続けています。

グリース、シーリング、プランジの一貫性: 耐用年数にわたる変動を低減

で plunge-capable スライド式等速ジョイント 、グリースの挙動はプランジの滑らかさと熱に影響を与える可能性があります。グリースが回転と軸方向の動きのせん断条件に適合していないと、寿命の開始時にスムーズにプランジするジョイントの安定性が低下する可能性があります。購入者にとって、これは後付けの考えではなく、仕様に関する会話として処理するのが最善です。

技術要件で何を調整するか

• デューティサイクルに適した温度範囲と酸化安定性。
• ブーツの材質との適合性と、グリースの保持力を維持するためのシーリング アプローチ。
• トルク下でのプランジの滑らかさの基準 (主観的な「感触」ではなく、許容できる力の変動を定義します)。

ヨーロッパ、アメリカ、ロシア、中東、インドへの出荷の経験から、潤滑とシーリングの要件を早期に調整することは、工程表を管理しながら現場のパフォーマンスを安定させる最も早い方法の 1 つです。

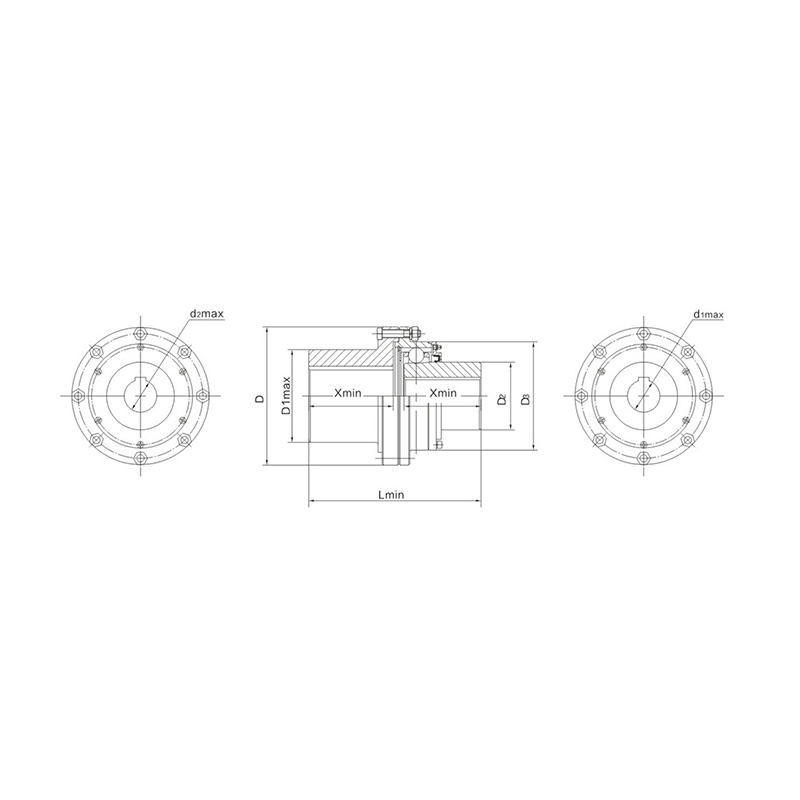

でstallation Tolerance Strategy: Using Plunge to Simplify Mounting Distance Control

バルク プログラムでは、車両のフレーム、ギアボックス、駆動機器のバリエーションによって取り付け距離がばらつくことに苦労することがよくあります。スライド型等速ジョイントは、プランジ機能と作動角機能を 1 つのアセンブリに組み込んでいるため、より大きな長さの変動を吸収できます。建設的なアプローチは、その能力を明確な寛容戦略に変換することです。

生産ライン計画で使用される推奨アプローチ

• 公称取り付け長さと、熱増加を含む予想される最小/最大スタックアップを定義します。
• ジョイントのストローク中間のプランジ位置を公称ビルドで設定し、両方向のマージンを確保します。
• 極端なサスペンション位置で、ジョイントがピークトルクのストロークエンド付近に強制的に加えられていないことを確認します。

バイヤーが早期に目標範囲を共有する場合、私は通常、最小限の手戻りでトルクとプランジのニーズを満たすジョイント構成を推奨できます。これは、有能なサプライヤーの設計とテストの深さがすぐに報われるところです。
