RSK-BHJM ストレート溝すべりボールリテーナ CVユニバーサルジョイントレベラー用衝撃吸収用

お問い合わせ

前へV: RSK-BJSA ロカン製造のボールケージ等速ユニバーサルカップリングはローラーテーブルのOEMに使用されます次へ: 次の記事はありません

仕様
説明する

仕様

作動角≤10°

大拡張タイプ

フランジハブとの連結

基本仕様

タイプ	公称トルク(N・m)	疲労トルク(N・m)	許容できる動作中角度 a	の拡張 Δ	慣性モーメント GD²J×10⁻³ (kg・m²)
タイプ	公称トルク(N・m)	疲労トルク(N・m)	許容できる動作中角度 a	の拡張 Δ	L(分) =500	長さが 100 を超えるごとに
BHJ40M	380	130	12°	-80～10	5.5	0.11
BHJ50M	840	230	12°	-80～10	9.9	0.16
BHJ60M	1500	430	12°	-100～20	16.7	0.28
BHJ70M	3000	610	12°	-120～10	30.8	0.28
BHJ80M	4000	970	12°	-120～10	72.6	0.52
BHJ90M	5800	1450	12°	-130～15	116	0.52
BHJ100M	7850	1840	12°	-130～15	225	1.28

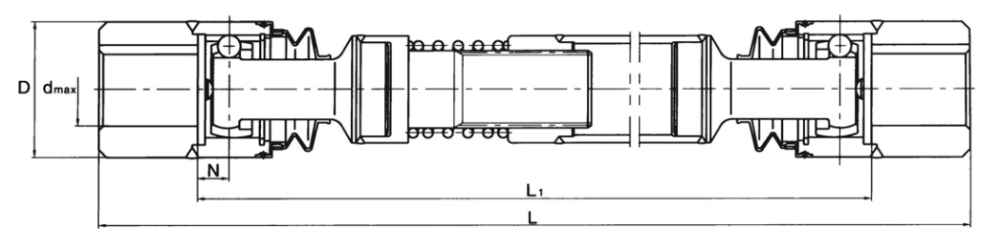

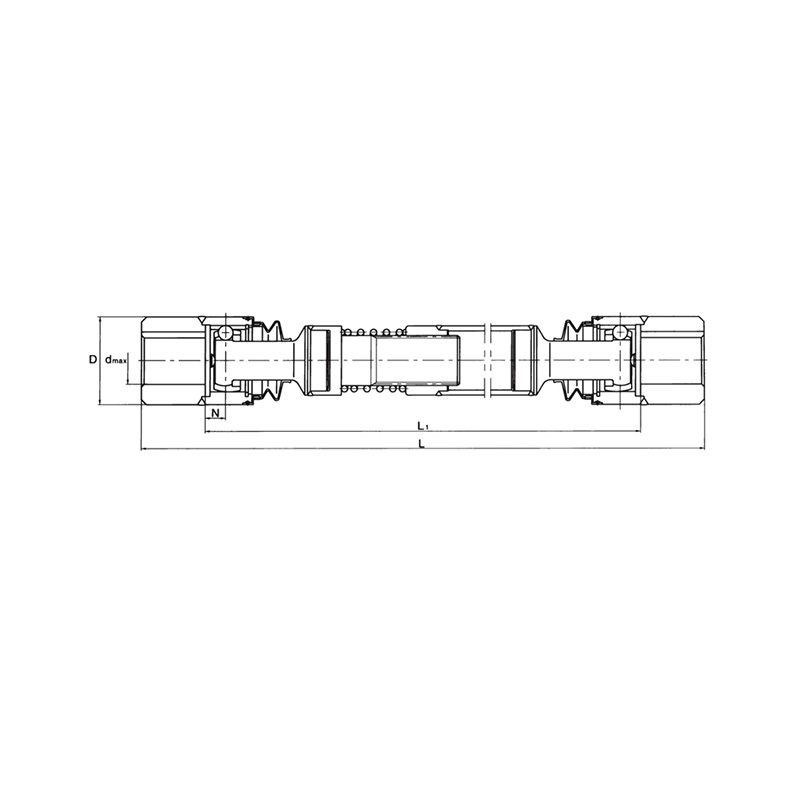

主な寸法

タイプ	ダウ	d(最大)	L(分)
BHJ40M	38	20	330
BHJ50M	48	25	350
BHJ60M	58	35	380
BHJ70M	68	45	440
BHJ80M	78	55	450
BHJ90M	88	65	470
BHJ100M	98	75	500

特徴と使い方

鋼球トラックの軸方向プロファイルは直線です。取付距離と軸方向の調整

直線的なトラックにより拡張が実現されます。特別な要件に応じて拡張を調整できます。

この製品は主に冶金産業および非鉄産業におけるマルチロールテンションレベラーのレベリングロール駆動に使用されます。

記号例：BHJ70M1100

BHJ：BHJタイプ

70：仕様は70です

M：Mタイプ

1100: 長さは 1100 です

説明する

衝撃吸収性の高いストレートグルーブスライディングボールケージCVユニバーサルジョイントは、複数の優れた性能を統合した先進のトランスミッションコンポーネントです。これは、複雑な作業条件下での電力伝送の問題を解決するように設計されており、伝送精度、安定性、機器保護に対する非常に高い要件を伴うさまざまな産業シナリオで広く使用されています。

構造設計の面では、カップリングは独自のランタン型構造を採用しており、全体の構造強度が大幅に向上するだけでなく、装置の動作時の安定性も向上します。同期伝動機構により、マスター軸とスレーブ軸の間で高精度の同期動作が保証され、速度差によるエネルギー損失や機器の摩耗が効果的に回避され、伝動効率が大幅に向上します。

特に衝撃吸収・緩衝性能に優れているのが特徴です。内蔵された高性能緩衝要素は、装置の動作中に発生する振動と衝撃を効率的に吸収および分散することができ、装置の動作中の騒音を低減するだけでなく、伝送システムや周辺機器への損傷を大幅に軽減し、装置全体の耐用年数を効果的に延長します。さらに、伸縮設計機能により、さまざまな作業環境下での軸間隔の変化に柔軟に適応できるため、機器の設置と試運転の利便性が大幅に向上し、複雑な作業条件下での機器の適応性と信頼性も向上します。

精度の要求が厳しい精密機械加工の分野であっても、複雑な作業条件や振動や衝撃が頻繁に発生する重工業の生産現場であっても、この衝撃吸収・緩衝機能を備えた伸縮式ランタン型同期ユニバーサルカップリングは、優れた性能を発揮し、装置の安定稼働と効率的な生産を確実に保証します。
