の役割 高速ダイヤフラムカップリング 精密動力伝達における

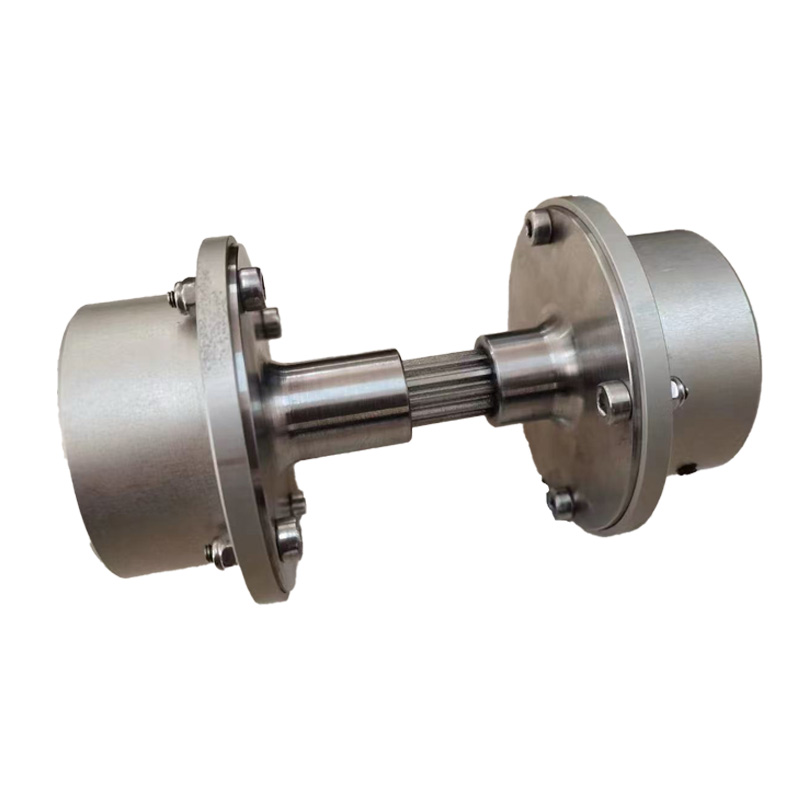

高速ダイヤフラム カップリングは、精度、安定性、信頼性が重要となる回転機器向けに設計されています。潤滑カップリングとは異なり、このタイプのカップリングは薄い金属ダイヤフラムに依存して、可動部品間の物理的接触なしにトルクを伝達します。その結果、バックラッシュがなく、摩耗のない接続が実現し、高速回転や厳しい動作条件下でも一貫して機能します。

発電、石油化学処理、高度な製造などの業界では、予測可能な動作、低い慣性、位置ずれによって引き起こされる応力から敏感な機器を保護する機能により、ダイヤフラム カップリングがターボ機械によく選択されます。

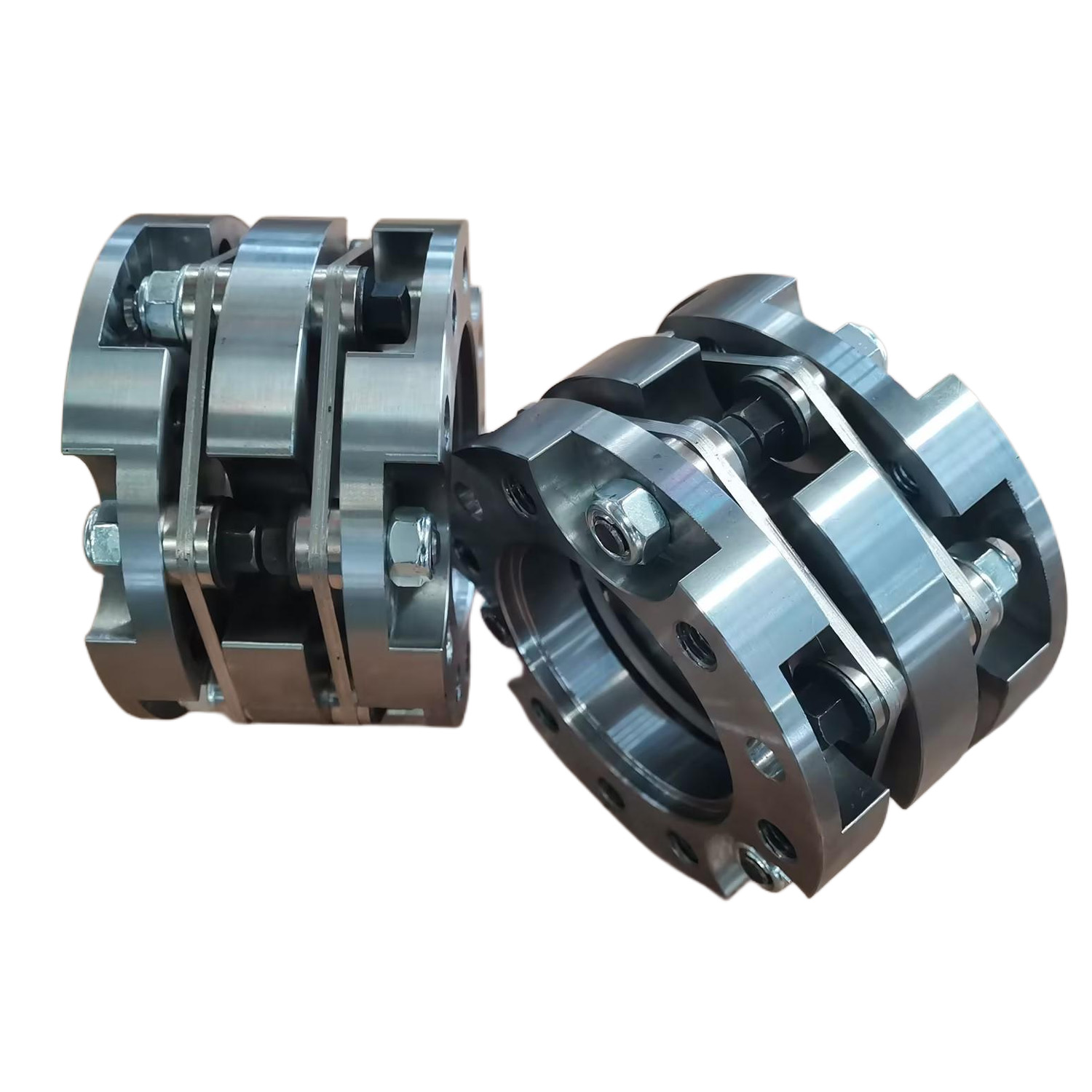

高速ダイヤフラムカップリングの構造設計

高速ダイヤフラム カップリングの中心要素は 1 つまたは複数の柔軟な金属ダイヤフラムであり、通常は高強度合金で製造されます。これらのダイヤフラムは、各シャフトに取り付けられたフランジまたはハブの間に接続されています。トルクは、滑りや転がり接触ではなく、ダイヤフラムの弾性変形によって伝達されます。

多くの設計では内径と外径の負荷経路が分離されており、局所的な応力を軽減しながらトルクがダイヤフラム全体をスムーズに流れることができます。この構造配置により、高速回転アセンブリで一般的な懸念事項であるフレッチング腐食のリスクも最小限に抑えられます。

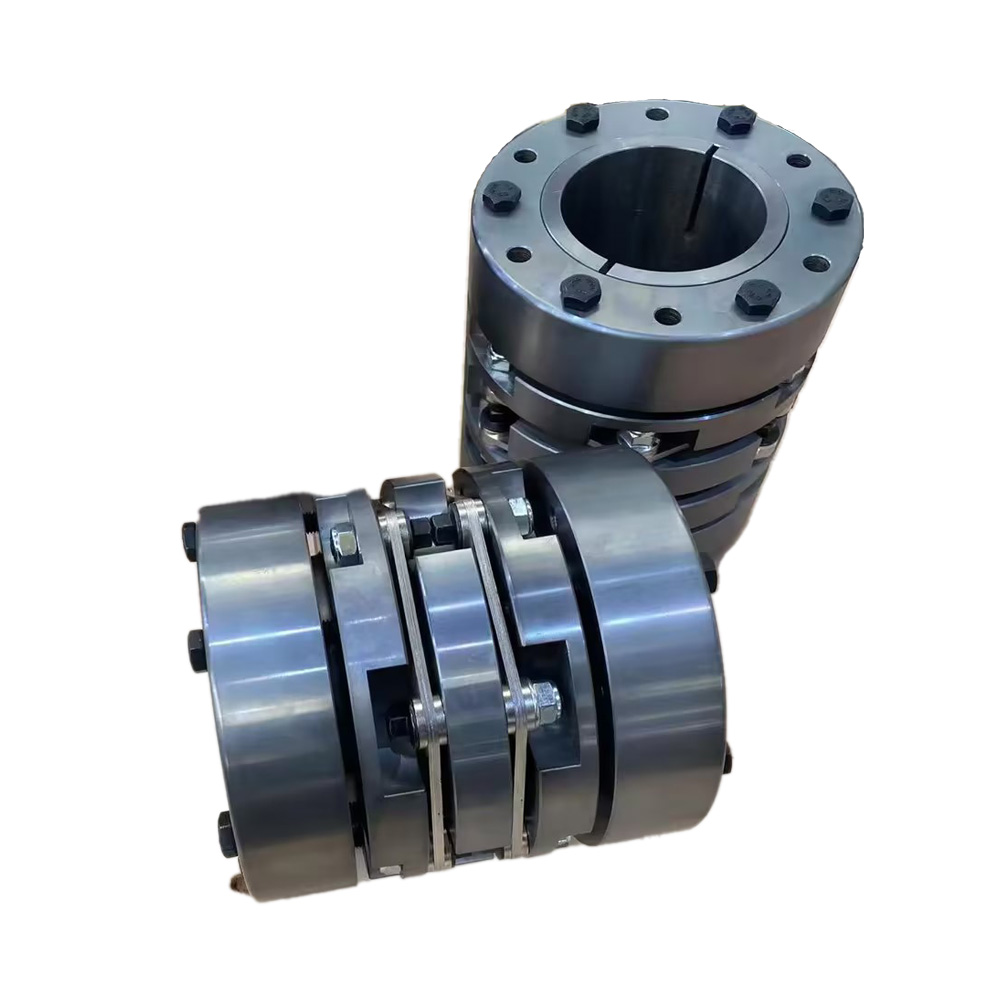

バックラッシのないトルク伝達

高速ダイヤフラム カップリングは、ダイヤフラム素材の純粋な弾性変形を通じてトルクを伝達します。トルクがダイヤフラムの外径を通って入ると、トルクは柔軟な要素を通過し、反対側のハブに接続されている内径から出ます。

すきまや歯のかみ合いがないため、ガタつきなくトルクが伝達されます。この特性は、小さなねじれの不規則性でも効率、振動レベル、ベアリングの寿命に影響を与える可能性がある高速コンプレッサーやタービンでは特に重要です。

弾性屈曲によるズレ吸収

高速ダイヤフラム カップリングは、ダイヤフラムの屈曲を制御することでシャフトの位置ずれに対応するように設計されています。このたわみは摩擦や表面摩耗なしで発生するため、カップリングはトルクの安定性を維持しながら変位を吸収できます。

• 熱膨張やスラスト荷重による軸方向の動き
• 取り付け公差による角度のずれ
• 基礎または構造の変形による半径方向のオフセット

カップリングはダイヤフラム内でこれらの動きを隔離することで、接続されたシャフト、ベアリング、シールへの有害な力の伝達を低減します。

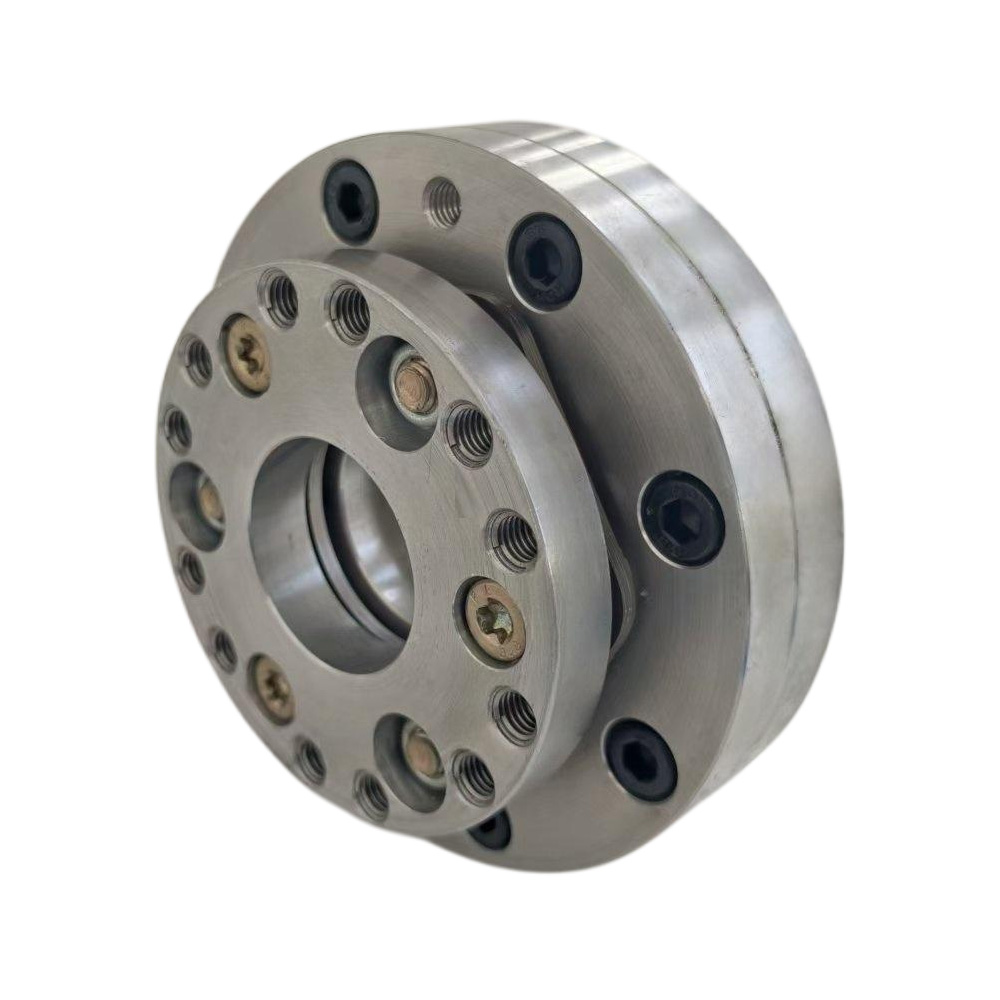

ねじれ剛性と動的性能

ねじり剛性は、高速ダイヤフラム カップリングの性能を定義するパラメータです。エンジニアは、ダイヤフラムの厚さ、直径、またはダイヤフラム パックの数を調整することで、特定の機器要件に合わせて剛性を調整できます。

この調整機能は、システムの臨界速度を動作範囲から遠ざけるのに役立ち、共振のリスクを軽減します。高速機械では、安定したねじれ挙動が振動レベルの低下と長期信頼性の向上に直接貢献します。

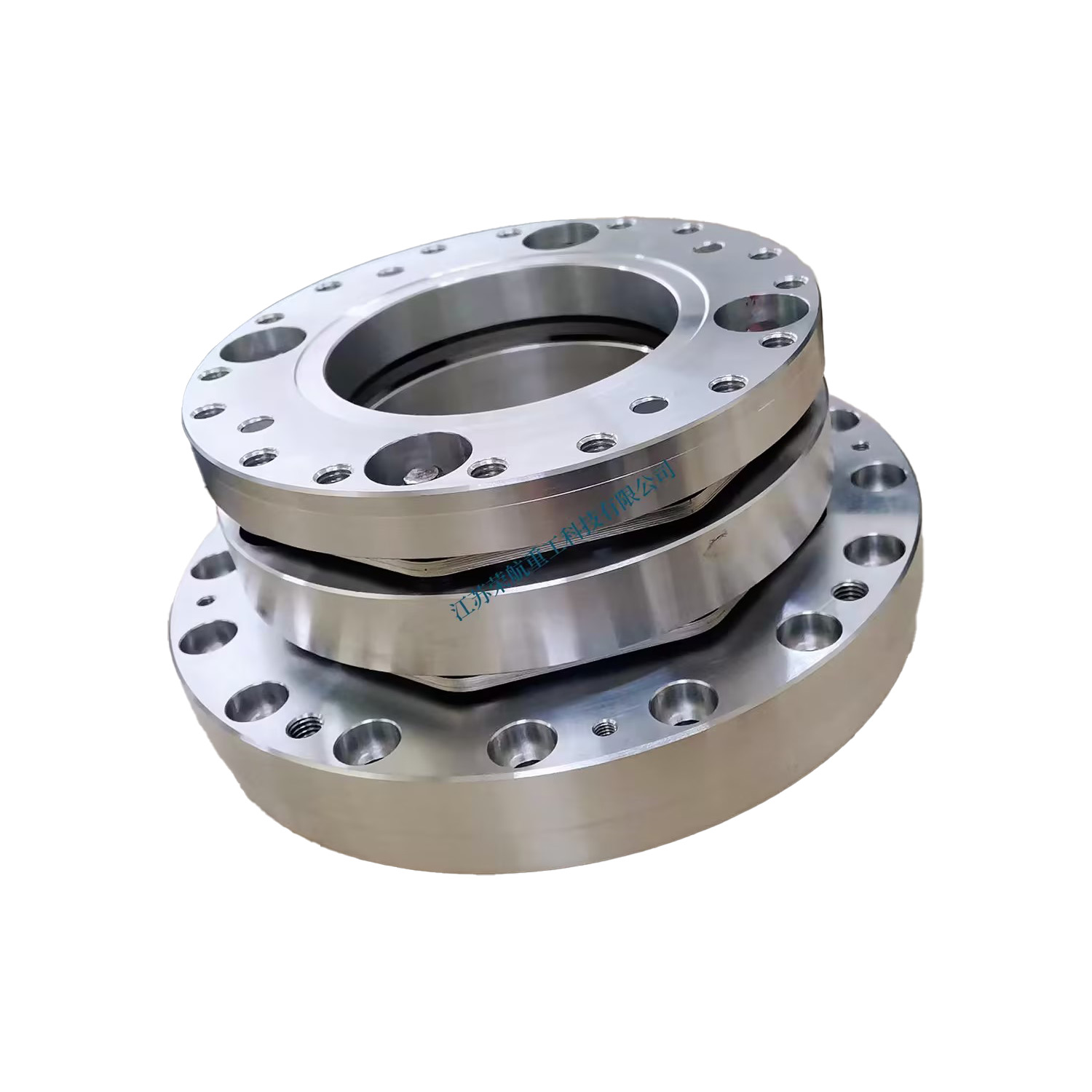

ギヤカップリングに比べてメンテナンスフリー

ギアカップリングとは異なり、ダイヤフラムカップリングは潤滑を必要としません。金属間の滑り接触がないため、グリースやオイル システムが不要になり、日常的なメンテナンス作業が軽減されます。

この摩耗のない動作により、高速ダイヤフラム カップリングはダウンタイムを最小限に抑える必要があるクリーンな環境や連続使用用途に適しています。この設計アプローチにより、長期間の使用期間にわたって、潤滑剤の汚染や歯の磨耗による劣化を引き起こすことなく、一貫したパフォーマンスがサポートされます。

高速および重要な機器でのアプリケーション

高速ダイヤフラムカップリングは、回転精度と動的安定性が重要な機械に一般的に適用されます。コンパクトな設計と予測可能な機械的動作は、高度な産業システムによく適合します。

• 蒸気タービンとガスタービン
• 遠心圧縮機と高速ポンプ
• 発電および発電機駆動システム
• 厳しい振動制限を備えた精密産業機械

製造精度とエンジニアリング経験

のパフォーマンス 高速ダイヤフラムカップリング 材料の品質、加工精度、組立管理に大きく依存します。精密機械加工、熱処理、動的試験において強力な能力を持つメーカーは、安定した信頼性の高いカップリング ソリューションを提供できる有利な立場にあります。

Jiangsu Rokang Heavy Industry Technology Co., Ltd.は、高度なカップリング技術と高耐久動力伝達における長年の経験を活かし、そのエンジニアリング専門知識を応用して、複数の業界にわたる高速および高負荷アプリケーションの要求を満たすカップリング ソリューションを開発しています。

ダイヤフラムカップリングとギヤカップリングの比較

結論

高速ダイヤフラム カップリングは、速度、位置合わせ精度、振動制御が重要となる現代の動力伝達システムに正確で信頼性の高いソリューションを提供します。弾力性のあるトルク伝達、メンテナンスフリーの動作、調整可能な動的特性により、要求の厳しい産業環境で安定したパフォーマンスをサポートします。高速機械が進化し続ける中、ダイヤフラムカップリングは長期的な動作の安定性と効率を達成する上で重要なコンポーネントであり続けます。
