角度定格: 通常、「起動時」の数値が実際の制約となる理由

一括購入者は「最大角度」によってベンチマークを行うことがよくありますが、実際には、制限要因はブーツであることがよくあります。つまり、折り目の形状、クランプの保持力、グリースの変位、動的関節運動時の熱です。 「ブーツ付き」の値は、現場で動作するものであるため、購入基準として扱ってください。

調達仕様の実践的な解釈

• 動作範囲がブーツの制限角度に近づいている場合は、静的な関節運動のチェックだけでなく、意図した RPM と温度での検証が必要です。
• 固定カップ タイプの場合は、記載されている制限を区別してください。 25° ダイナミック (ブーツ付き) 対 38° 静的ブーツあり - 連続関節を伴うデューティ サイクルでは互換性がありません。
• 固定ディスクタイプの場合、一般的に引用されるのは 18°（ブーツ付き） 高速ブーツの加熱を避けるために、バランス要件とグリースの選択を組み合わせる必要があります。
• 環境に飛沫、粉塵、または研磨剤スラリーが含まれる場合は、ブーツの材質とベローズの設計の詳細を問い合わせてください。シール性能は仕様項目であり、マーケティングの形容詞ではありません。

量を見積もる際には、測定された車両/リグの形状に合わせて角度評価を調整し、動的テスト計画で検証することを好みます。これは、ワンストップの製造および検査機能がバッチ間で結果の一貫性を維持するのに役立ちます。

高速回転：バランス・振れ・熱がひとつの問題

回転数が上がると、 固定式等速ジョイント パフォーマンスは公称トルクよりも振動制御と熱管理に重点が置かれるようになります。たとえ堅牢なジョイントであっても、シャフトとジョイントのアセンブリがアプリケーションの感度に対してバランスが取れていないと、パフォーマンスが低下する可能性があります。

購入者の技術チェックリストで何を要求するか

• コンポーネントだけでなく、アセンブリ全体 (ジョイント シャフト) の動的バランス グレードとレポート。
• キー直径における振れの限界、および測定方法 (治具、データムの定義、および検査頻度)。
• 持続的な高速関節動作のためのブーツ温度制限とグリースの選択。熱はグリースの分解とブーツの老化を促進します。
• RPM と関節運動の両方でアンバランスな力が増加するため、意図した動作角度での検証。

高速アプリケーションの勝利の方程式は次のとおりであるため、当社は精密機械加工と動的テストに多額の投資を行っています。 加工精度 バランス検証済み潤滑 、「最強の素材」という主張は一つもありません。

実際の環境でのシーリング: ブート設計はメンテナンス計画です

シール性能は、現場での「無潤滑」寿命を実現するか、汚染の侵入による繰り返しの接合故障を実現するかを決定します。ベローズ タイプのブーツは通常、水しぶき、湿気、ほこりに対して堅牢なシールを提供しますが、これはクランプとベローズの形状がデューティ サイクルに一致する場合に限られます。

調達重視の故障予防

• 暴露タイプ (水噴霧、浸水の危険性、粉塵クラス) と温度範囲ごとに密閉要件を指定します。一般的な「良好なシーリング」という言葉は避けてください。
• ブーツ保持力の検証が必要です (クランプの引き抜き、圧力サイクル、目標角度での屈曲耐久性)。
• 関節動作中のブーツ容積の変化に合わせて、グリースの充填量と通気動作を調整します。過剰な充填はブーツ圧力とクランプ応力を増加させる可能性があり、充填が不足すると摩耗が促進されます。

輸出市場をサポートしてきた当社の経験では、過酷な環境に対する最も費用対効果の高い改善は、多くの場合、テストによって検証されたブーツとクランプのアップグレードであり、依然として汚染物質を取り込む過度に設計されたジョイントではありません。

ボルトとフランジの境界面: カップ型アセンブリの緩みやフレッチングを防ぐ方法

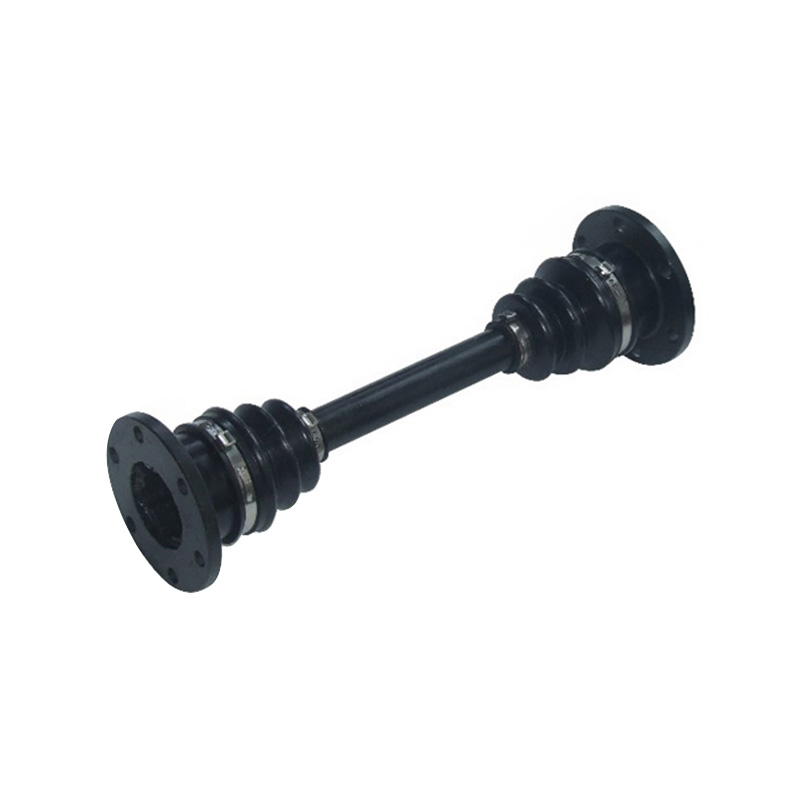

固定カップ型ジョイントはフランジハブに通しボルトで固定するのが一般的で、取り付け、取り外しが便利です。ボリューム プログラムの場合、インターフェイスの設計と強化戦略が、長期的な信頼性を左右することになります。

保証リスクを軽減するインターフェース制御

• クランプに対するトルクは摩擦の変動に非常に敏感であるため、ボルトのグレード、コーティング、および潤滑状態を定義します。
• 締め付け方法 (トルク、トルク角度、張力制御) を指定し、組立ラインの監査頻度を含めます。
• フランジ面の平坦度と表面仕上げを制御してマイクロスリップを軽減します。多くの場合、界面でのフレッティングが緩みに先立って発生します。
• ネジ緩み止めナットまたは一般的なトルク ナットを使用する場合は、熱サイクルおよびグリース/オイル ミストにさらした後に性能を検証してください。

当社が大規模なビルドに供給する場合、検査チェックポイントを備えた一貫したトルク仕様パッケージを提供することを好みます。安定したインターフェースが下流のアセンブリ歩留まりと現場での評判を保護します。

安全性と取り扱い: 外部形状が職場の KPI となり得る理由

一括購入者は、人間工学に基づいた取り扱いを「技術的ではない」と見落とすことがありますが、怪我のリスクや組み立て時間のばらつきは、規模が大きくなると測定可能なコストとなります。円筒状の外面により、ヨーク状の形状と比較して挟み込み点が減少し、オペレータの安全性と一貫性が向上します。

シンプルな制御でライン効率を向上

• 物流メモだけでなく、購入仕様書にも取り扱い機能 (グリップ ゾーン、保護キャップ、梱包の向き) を指定してください。
• オペレーターが部品と接触する場合、エッジブレイクとバリの管理が必要です。小さなバリは下流で大きな問題を引き起こします。
• 輸送中のブーツの変形を防ぐために梱包を標準化します。ブーツの形状記憶は初期のシール性能に影響を与える可能性があります。

私たちは、取り扱いの安全性を向上させることは「あればいいだけ」ではなく、特に生産量が急速に拡大する場合、手戻りを直接削減し、スループットを安定させることができることを見てきました。

大量注文の検査戦略: 実際に CVJ の問題を早期に発見するもの

大量調達の場合、目標は、現場での障害になる前に逸脱を検出することです。 固定式等速ジョイント 複数の小さな偏差が振動、熱、摩耗につながる可能性があるため、寸法管理、材料検証、動的性能チェックを組み合わせることが必要です。

契約時に指定する推奨検査バンドル

• 寸法: 重要なデータム、スプラインの形状、ブーツシートの直径。該当する場合、ゲージ R&R の期待を含めます。
• 物理/化学: 硬度と微細構造の結果を安定させるための熱処理検証と冶金サンプリング計画。
• ダイナミック: 角度/RPM エンベロープに合わせたバランス、騒音/振動、耐久性テスト。
• トレーサビリティ: 異常が現れた場合の封じ込めを促進するためのバッチレベルのマーキングとテスト記録の保持。

当社は機械加工、熱処理、動的試験を統合して運営しているため、通常、パラメーターがドリフトしたときにループをより早く閉じることができます。これが、多くの一括購入者が断片化されたサプライ チェーンではなくエンドツーエンドの機能を備えたサプライヤーを好む理由の 1 つです。
