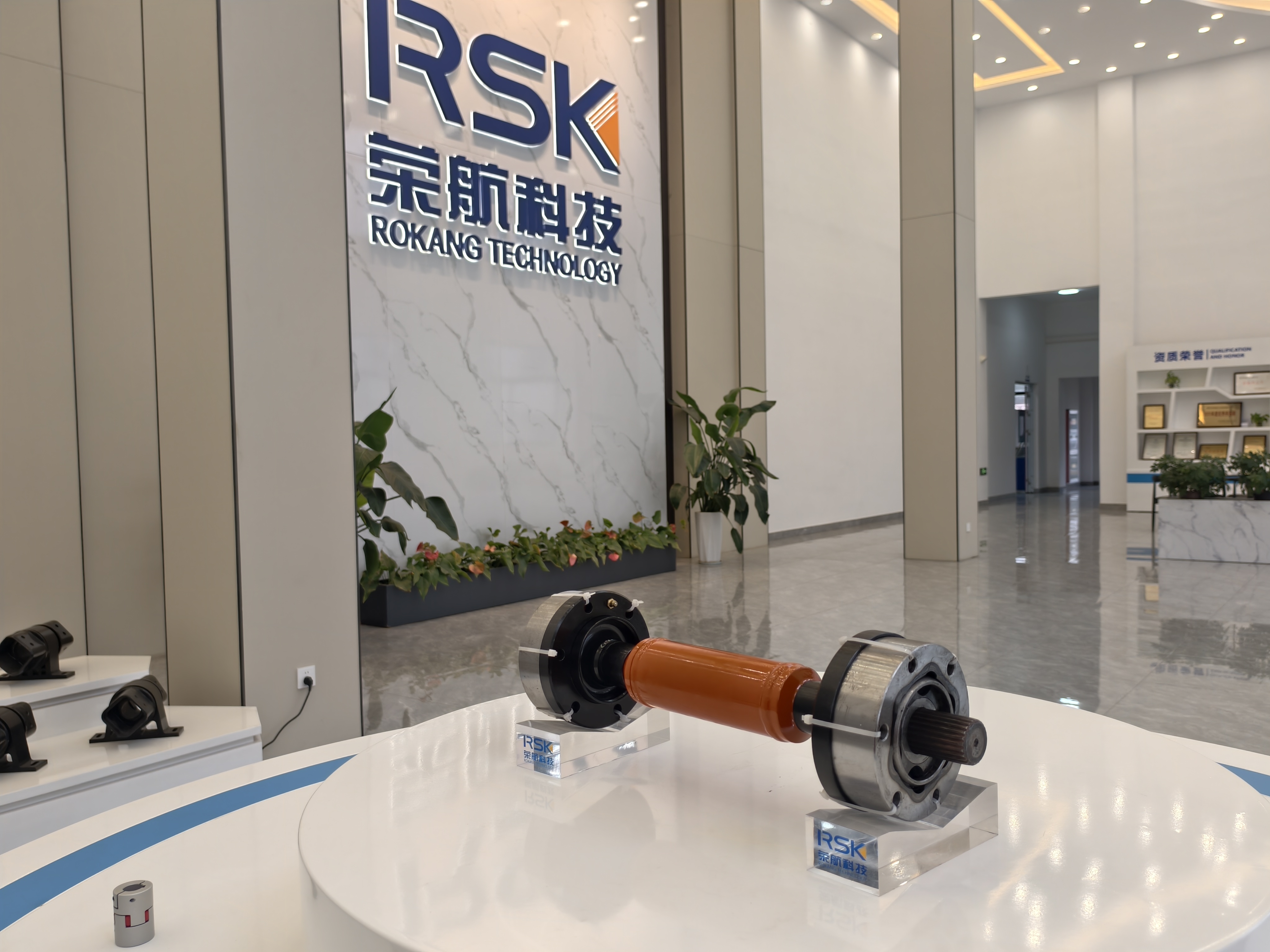

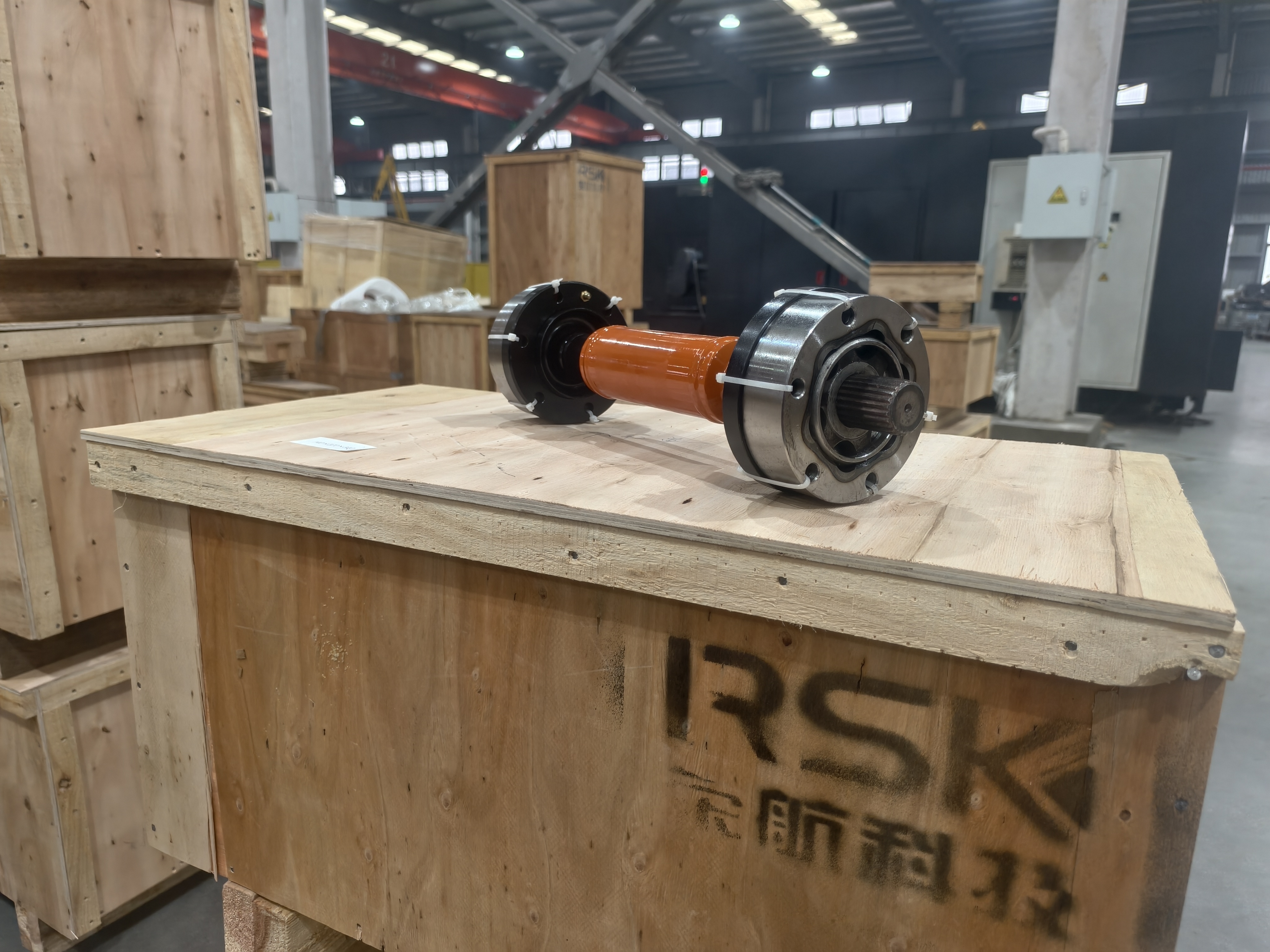

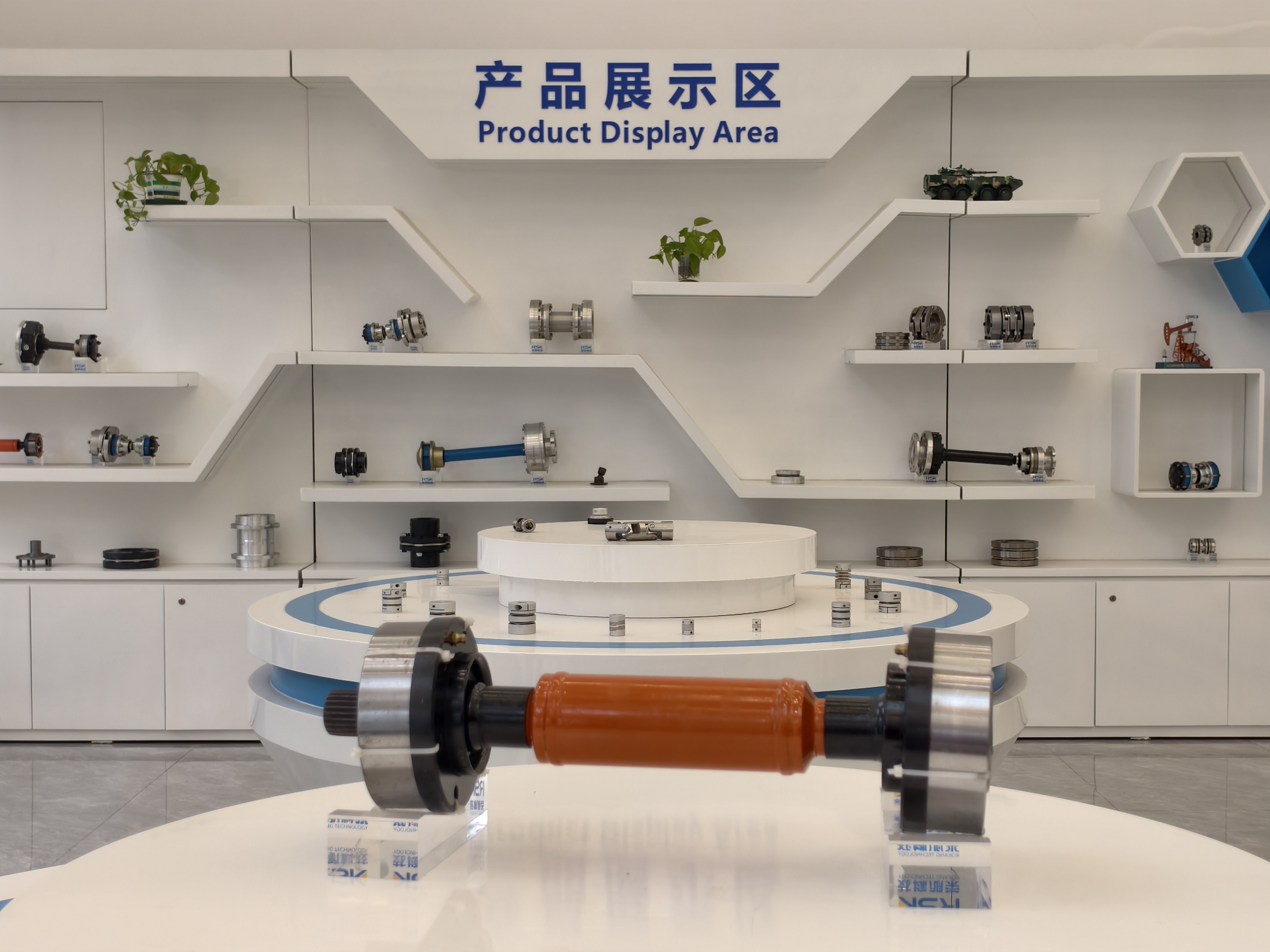

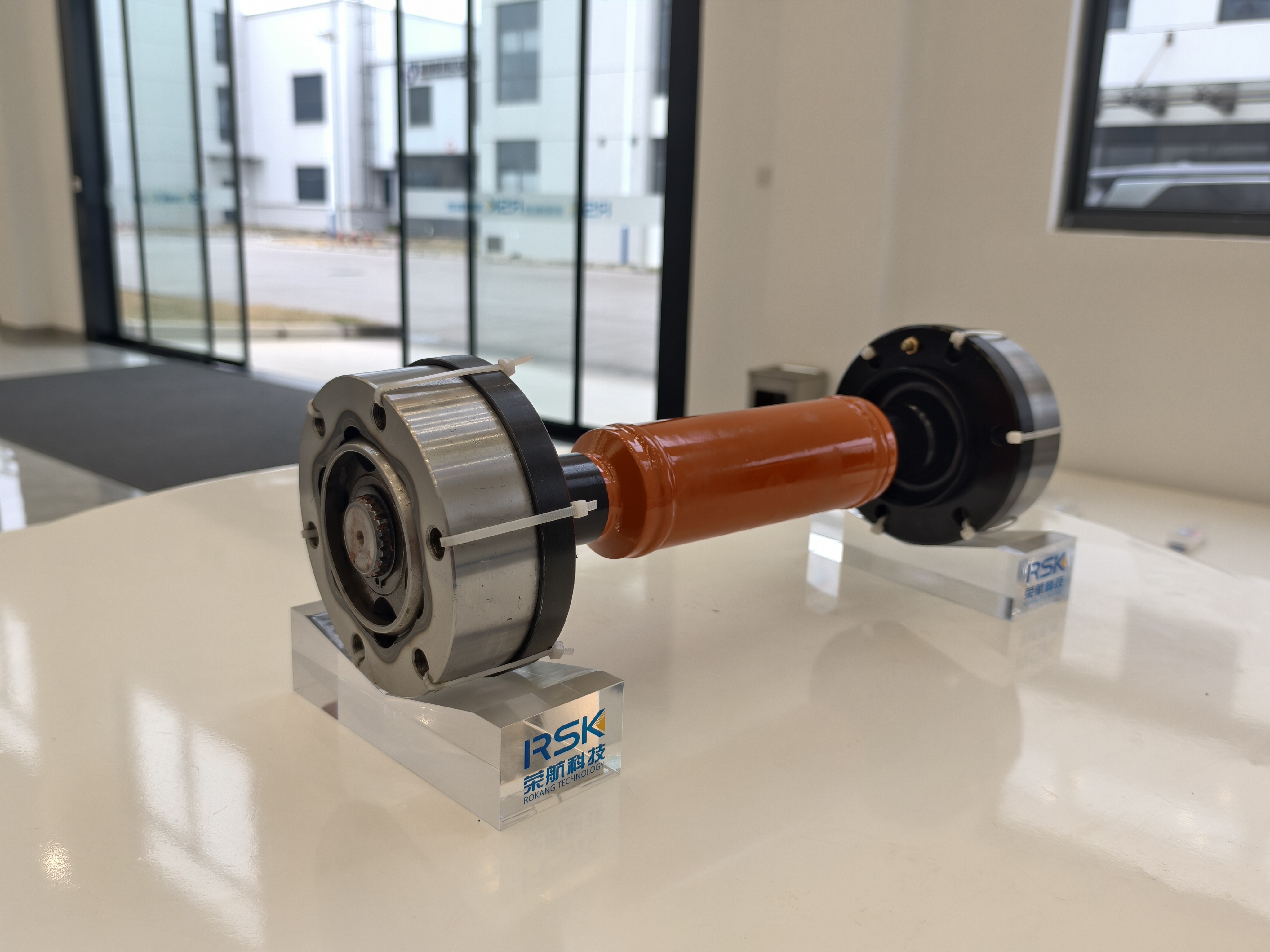

RSK-BJDF 製造業用高機能産業用等速ジョイント 固定式

RSK-BJDF 製造業用高機能産業用等速ジョイント 固定式

お問い合わせ
  • 仕様
  • 説明
仕様

作動角≤18°

許容伸び±12～±35

基本仕様：

種類

ダイアグラム

公称トルク(N・m)

疲労トルク(N・m)

許容作動角

膨張Δ

慣性モーメント GD3 J × 10 -3 (kg・㎡)

L=500

L=1000

長さが 100 増えるごとに

ローテーション中

休息中

中実シャフト

中空シャフト

中実シャフト

中空シャフト

BJ75DF

図1

1520

588

14°

16°

±12

8.67

15.8

0.12

0.96

BJ95DF

図1

2500

1127

14°

16°

±16

21.0

27.6

0.25

0.96

BJ125DF

図1

5782

2744

16°

18°

±20

76.3

91

0.79

2.1

BJ150DF

図1

11564

4704

16°

18°

±24

160

197

1.93

5.2

BJ175DF

図2

15680

6713

16°

18°

±27

273

330

2.80

8.5

BJ200DF

図2

23912

11172

16°

18°

±29

551

660

5.50

17.8

BJ225DF

図2

29694

14700

16°

18°

±29

904

1010

7.40

17.8

BJ250DF

図2

42238

20678

18°

20°

±30

1400

1700

12.6

54

BJ300DF

図2

63112

29106

18°

20°

±35

2860

3200

20.2

54

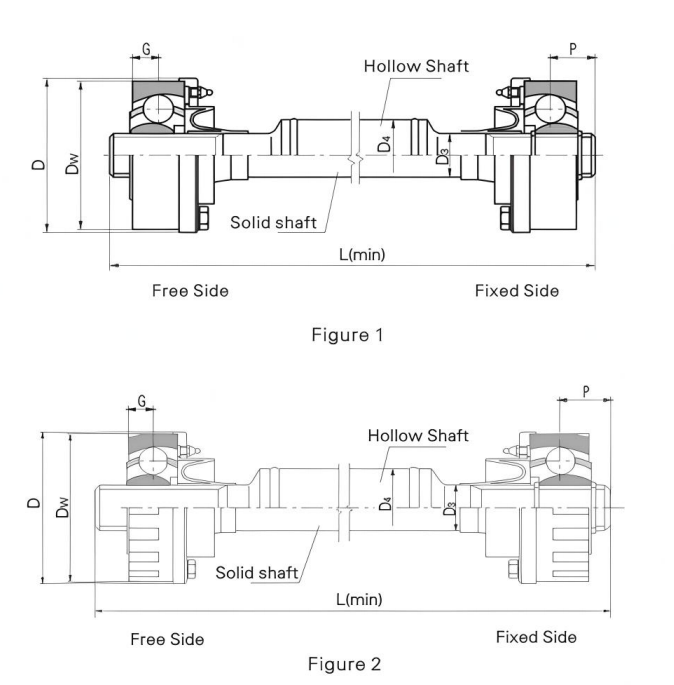

主な寸法：

種類

ダイアグラム

ダウ

D

G

P

中実シャフト D3

中空シャフト D4

L(分)

中実シャフト

中空シャフト

BJ75DF

図1

80

85

12.2

16

22

50

145

505

BJ95DF

図1

95

100

15.9

21

27.5

50

190

505

BJ125DF

図1

125

130

20.3

29

36.75

60

250

605

BJ150DF

図1

146

151

24.1

28

46

76

250

705

BJ175DF

図2

165.1

170

25.4

38

52

89

300

805

BJ200DF

図2

190

196

30

40

60

102

335

805

BJ225DF

図2

212

218

32.5

48

66

102

375

805

BJ250DF

図2

230

238

37.5

53

76

140

395

805

BJ300DF

図2

266.7

273

42

65

84

140

445

805

特徴と使い方

取付距離の調整と軸方向の広がりはユニバーサルジョイントの滑りスプライン嵌めにより実現します。

主に冶金装置のピンチロール、スクラビングロール、シーリングロール、仕上げテンションロール、絞りロールの駆動に使用されます。

記号例：BJ125DF1000

BJ：BJタイプ

125：仕様は125です

DF：DFタイプ

1000: 長さは 1000 です

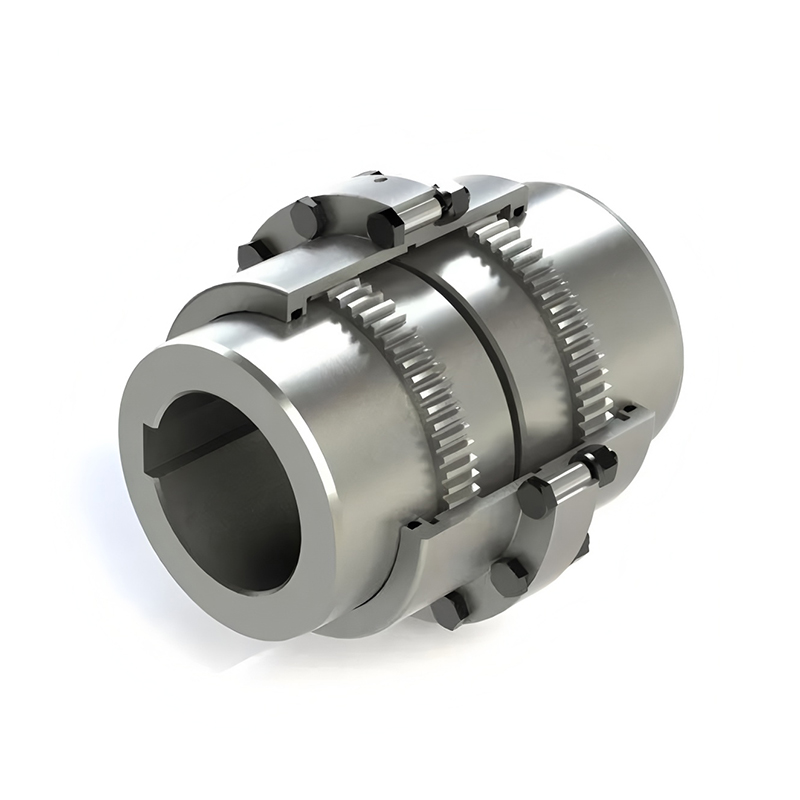

関連製品
