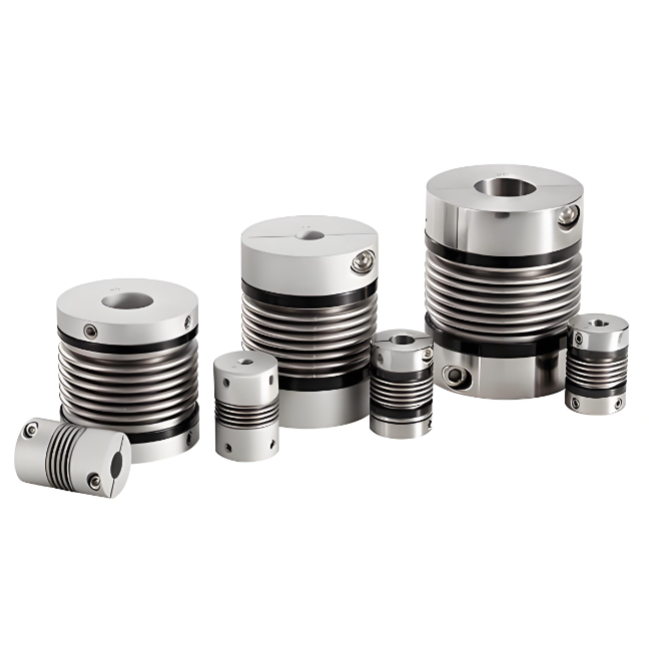

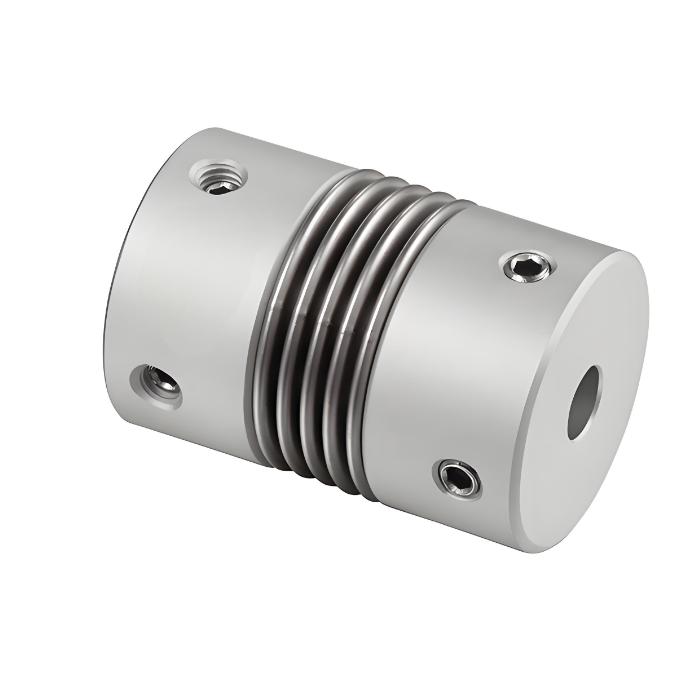

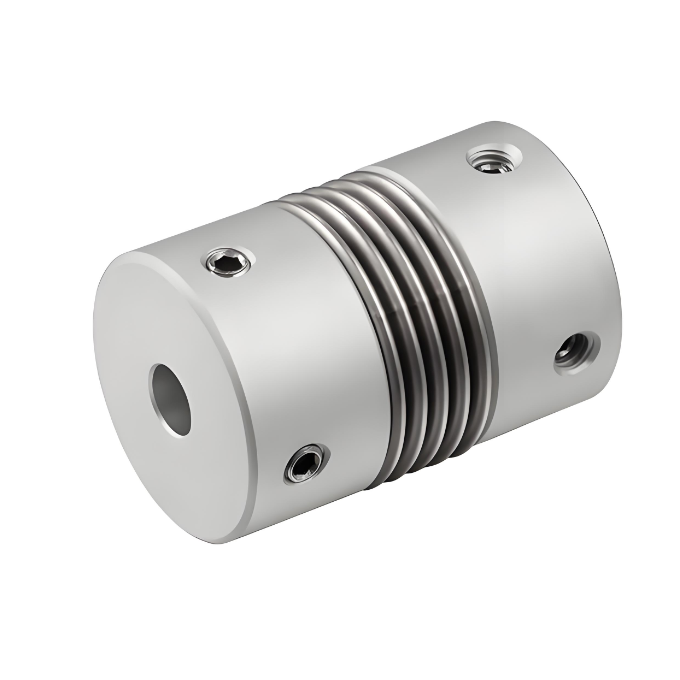

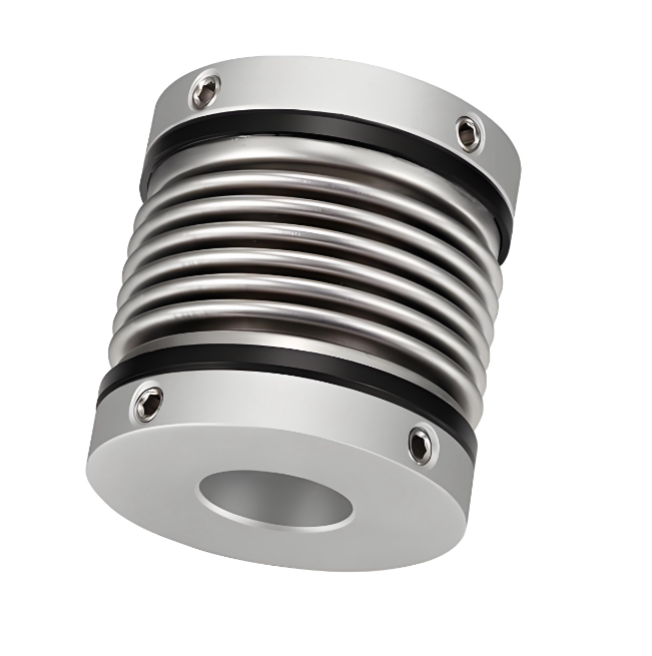

RSK-CPR アルミニウム合金ベローズカップリング位置決めねじタイプは、半径方向の角度と軸方向の偏差をより効果的に補正します

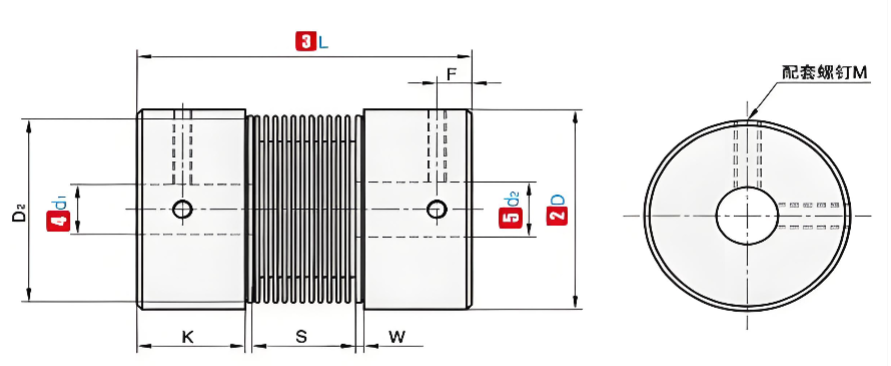

部品番号

ΦD

L

標準内径(mm)

K

W

S

D₂

F

M

締め付けトルク(N・m)

RSK-CPR

16

27

4-5-6-6.35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6.35-7-8-9-9.525

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6.35-7-8-9-9.525-10-11-12

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6.35-7-8-9-9.525-10-12

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-10-11-12-12.7-14-15

8

4

18

27.2

4.5

M5

5

40

51

8-9-9.525-10-11-12-12.7-14-15-16-17-18-19-20

9.5

6

20

34.5

5.5

M5

5

注：カップリング両端の内穴は最小内径と最大内径を自由に組み合わせることができます。表に記載されている内径サイズは参考値です。お客様のご要望の穴径も参考値です。お客様のご希望の穴径につきましてはお問い合わせください。

部品番号

ΦD

L

定格トルク(N・m)

許容バイアス(mm)

傾きを許容(∠°)

軸ズレ許容(mm)

RPM を許可する

静的ねじり剛性(N.m/rad)

慣性モーメント(N・m)

重量(g)

RSK-CPR

16

27

0.8

0.1

2

0.3

-1.0

20000

150

7.9X10⁻⁷

8

20

32

1.5

0.1

2

0.3

-1.0

18000

220

2.0X10⁻⁶

13

22.5

34

1.8

0.15

2

0.3

-1.0

16000

300

6.2X10⁻⁶

22

25

37

2.0

0.15

2

0.5

-1.3

15000

330

6.7X10⁻⁶

30

32

42

2.5

0.2

2

0.5

-1.3

11000

490

2.0X10⁻⁵

53

40

51

10

0.2

2

0.5

-1.3

10000

530

2.1X10⁻⁵

85

注: 上記の慣性トルクおよび技術パラメータは、最大口径の基準によって測定されます。最大定格トルク値はカップリング自体の耐久性に関係します。外径が大きいほど力は大きくなり、外径が小さいほど許容速度は大きくなります。
