RSK-CPFJ 高剛性アルミ合金梅形止めねじ軸継手

お問い合わせ

前へV: RSK-CPFJC 高剛性アルミ合金ジョースパイダーカップリングクランピングタイプカスタマイズ次へ: 次の記事はありません

仕様
説明する

仕様

> 本体は高強度アルミニウム合金製

> バックラッシュゼロ、正逆回転に適しています

>コロイドはポリウレタン製で、耐摩耗性に優れています。

> 耐油性と電気絶縁性、中央の弾性体が振動を吸収可能

> 半径方向、角度、軸方向の偏差を補正

> 簡単に取り付けられる取り外し可能なデザイン

> 位置決めネジの締め付け方法

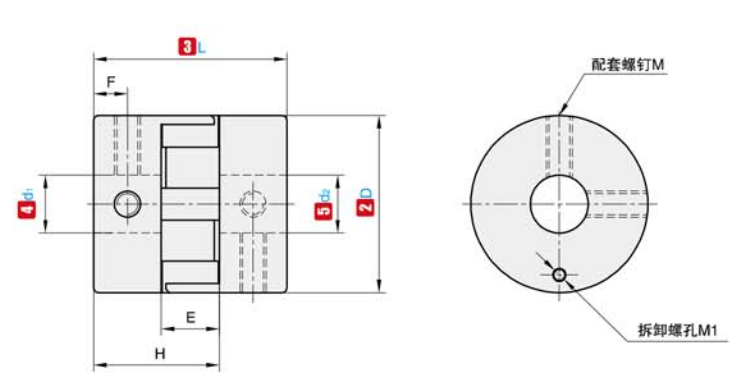

①いいえ。	②D	③L	④d₁⑤d₂(オプション範囲)	E	F	H	M	締め付けネジのトルク (N・m)
RSK-CPFJ	55	60	8、10、12、12.7、14、15、16、17、18、19、20、22、24、25、28、30、32	18	16	39	M6	8
	70	75	14、15、16、17、18、19、20、22、24、25、28、30、32、35、38、40	23	18	49	M8	20
	95	100	19、20、22、24、25、28、30、32、35、38、40、42、45、50、55	29	19	64.5	M10	40

①いいえ。	②D	③L	定格トルク	許容偏心量	許容角度偏差	許容軸ズレ	許容回転速度	静的反転剛性	慣性モーメント	重量
①いいえ。	②D	③L	（N・m）	（mm）	（°）	（mm）	（回転数）	（N・m/rad）	（kg・㎡）	（g）
RSK-CPFJ	55	60	45	0.1	1	0.2	8000	7500	1.1×10-4	320
	70	75	110	0.1	1	0.5	8000	7800	3.8×10-4	560
	95	100	200	0.1	1	0.80	5500	17500	1.0×10-3	1220

説明する

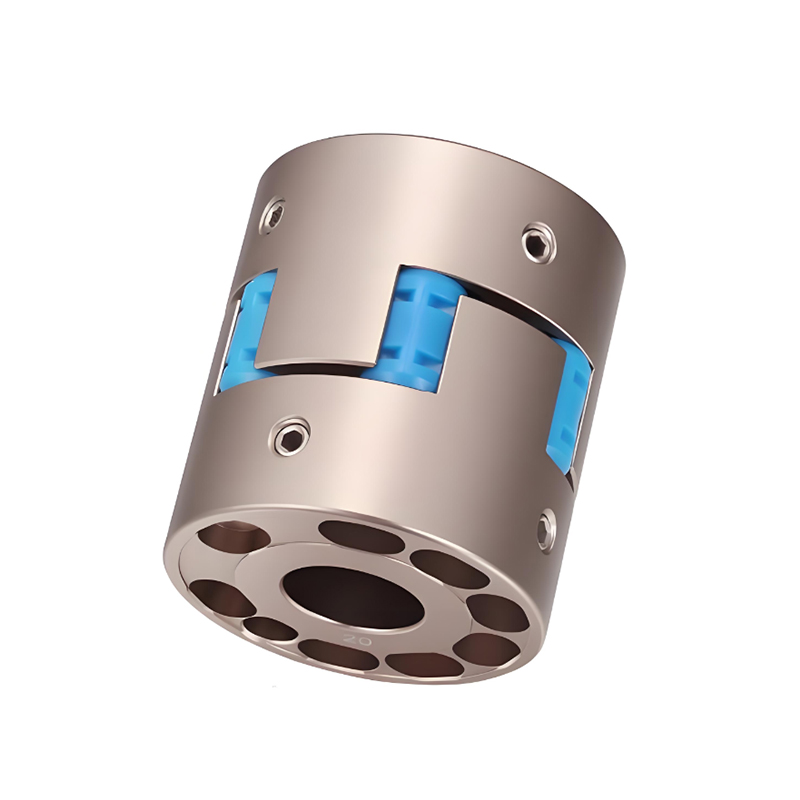

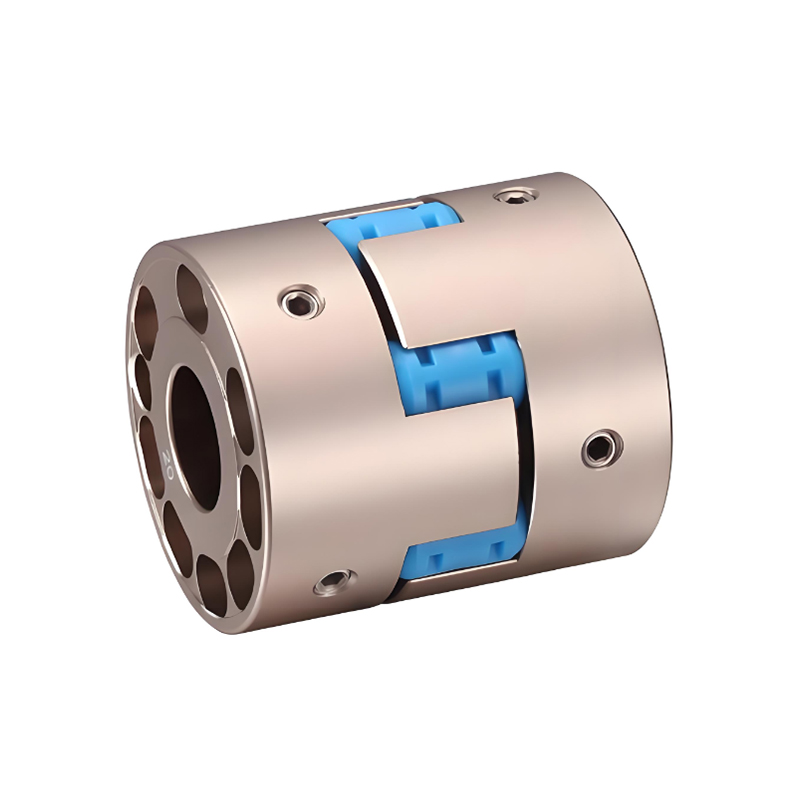

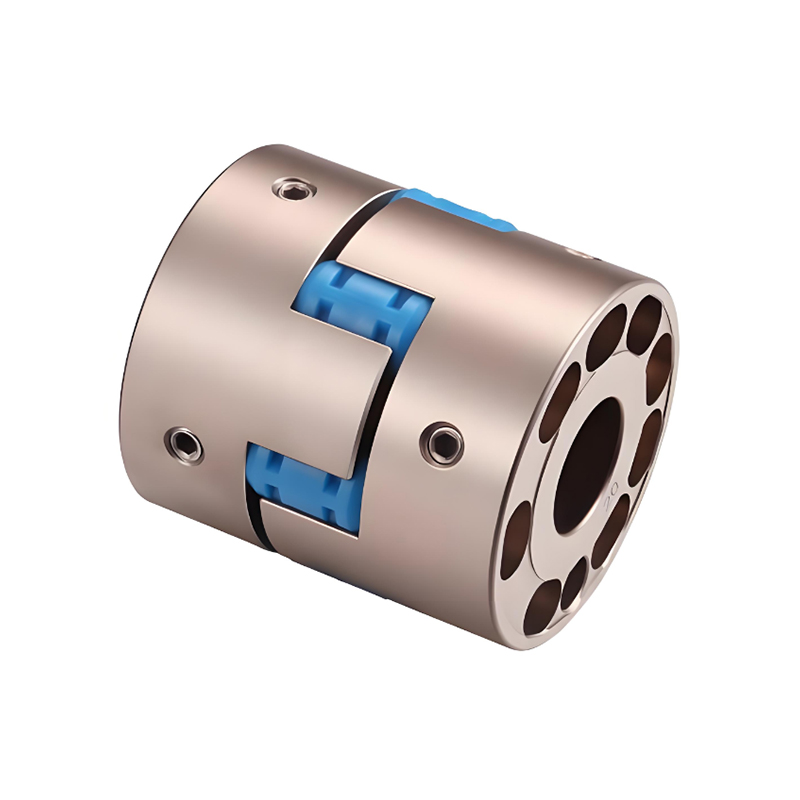

当社の高剛性アルミニウム合金梅形止めねじ軸継手は、革新的な技術と卓越した職人技が融合したトランスミッション製品です。本体は高品質アルミニウム合金製で、精密旋削、フライス加工、ブローチ加工を経て全体に熱処理が施されており、高強度と軽量化の完璧なバランスを実現しています。

このカップリングの核となる構造は、梅の花の形をした弾性リングを 2 つのカップリングの爪の間に正確に埋め込むことです。作動中は、密着した爪と弾性リングにより力が効率よく伝達されます。同時に、フレキシブルリングの優れた柔軟変形能力を利用して、2つのシャフト間の相対的なオフセットを容易に補償し、優れた振動減衰および緩衝効果を実現し、装置動作中の振動と騒音を効果的に低減します。

ジョー/スパイダーフレキシブルシャフトカップリングは独自に設計されており、花びらは曲げモーメントを避けるために圧力のみに耐えるため、耐荷重能力と信頼性が大幅に向上します。優れた軸方向、半径方向、角度の補正機能を備えており、さまざまな複雑な作業条件に適応できます。同時にカップリングは電気絶縁性に優れ、無給油のためメンテナンスの負担が大幅に軽減され、長期間安定した運転が可能です。また、コンパクトな構造、小さな径寸法、低慣性モーメントを備えているため、中高速、頻繁な起動停止、正逆転交互回転、信頼性が要求される伝動軸系などに特に適しています。 CNC工作機械、サーボモーター、あるいは繊維や包装などの精密機械分野であっても、優れたパフォーマンスを発揮し、機器の効率的かつ安定した動作を確実に保証します。
