サーボモーターダイヤフラムカップリング 精密運動システムにおける

サーボモーターのダイヤフラムカップリングは、サーボモーターとボールネジ、リニアアクチュエーター、精密ギアユニットなどの被駆動要素を接続するために設計された特殊な動力伝達コンポーネントです。その主な役割は、バックラッシゼロと安定したねじれ挙動を維持しながら、トルクを高精度に伝達することです。高性能サーボ システムでは、カップリングは位置決め精度、応答速度、長期的な動作安定性に直接影響します。

汎用のフレキシブルカップリングと比較して、精度と効率が重要な場合にはダイヤフラムカップリングが選択されます。金属ベースの弾性構造は、動的なオートメーション環境における一貫したモーション制御をサポートします。

サーボモータダイヤフラムカップリングの構造設計

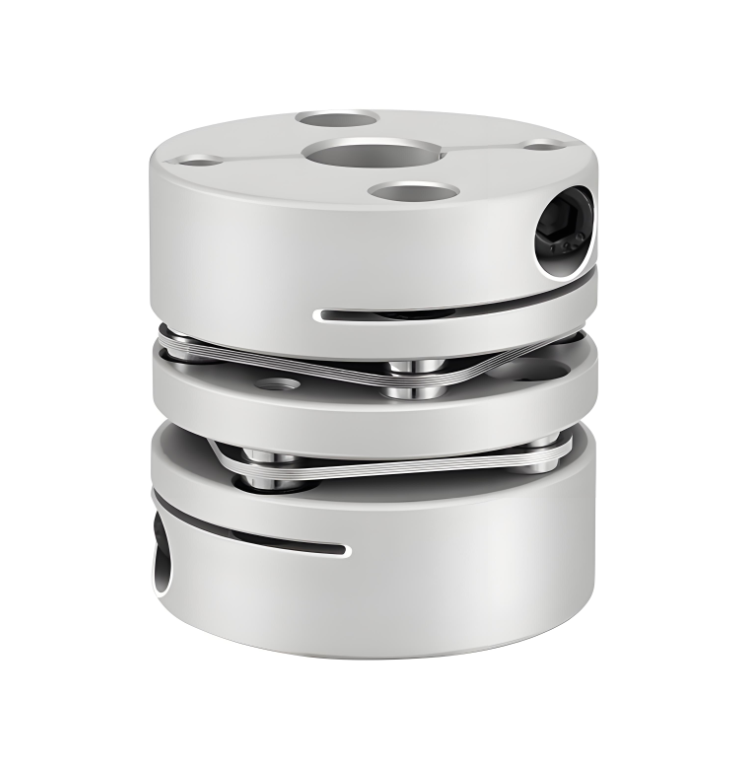

サーボ モーターのダイヤフラム カップリングは通常、1 つまたは複数の薄い金属ダイヤフラムで接続された 2 つのハブで構成されます。これらのダイヤフラムは、可撓性のプレートまたはディスク状の要素として製造され、モーター シャフトと被駆動シャフトの間に配置されます。ハブは、クランプ、キー溝、またはその他の精密な固定方法を使用してシャフトに直接取り付けられます。

ダイアフラム要素は、ねじり剛性を維持しながら、負荷がかかると弾性的に曲がるように設計されています。この柔軟性と剛性のバランスにより、カップリングはシャフトのわずかなずれに対応しながらトルクを正確に伝達できます。

弾性金属ダイヤフラムによるトルク伝達

サーボ モーターのダイヤフラム カップリングでは、トルクはモーター シャフトから最初のハブに流れ、ダイヤフラム要素を通って、駆動負荷に接続されたハブに流れます。伝達経路は、滑りや転がり接触ではなく、ダイヤフラムの弾性変形に依存します。

連続した金属構造でトルクを伝達するため、カップリングは高いねじれ剛性を発揮します。この特性により、正確なトルク応答がサポートされ、急速な加速または負荷変化時の角度のたわみが最小限に抑えられます。

軸受応力なしで位置ずれを補正

実際の設置では、サーボ モーターのシャフトと被駆動コンポーネントの間のわずかな位置ずれは避けられません。サーボ モーターのダイヤフラム カップリングは、ダイヤフラム要素の制御された屈曲を通じてこれらの偏差を補償します。

• 熱膨張による軸方向の変位
• 取付公差による角度ずれ
• 小さな平行軸オフセット

カップリングはこれらの動きを内部で吸収することで、モーターのベアリングや被駆動機器への不要な力の伝達を低減し、より長い耐用年数をサポートします。

バックラッシュゼロと動作精度

モーションコマンドを機械的な動作に直接変換する必要があるサーボ駆動システムでは、バックラッシュがゼロであることが不可欠です。多くのサーボ モーターのダイヤフラム カップリングは、精密に加工されたハブ、厳密に制御されたダイヤフラムの形状、ボルトまたは溶接接続などの安全な接合方法によってゼロ バックラッシュを実現しています。

この堅固で遊びのない接続により、サーボ モーターと被駆動軸間の正確な同期が維持され、閉ループ制御システムの再現性と位置決め精度が向上します。

低い慣性と高い動的性能

サーボモーターダイヤフラムカップリング 通常、軽量でコンパクトな形状で設計されています。慣性モーメントの低減によりモーターにかかる負荷が軽減され、より速い加減速が可能になります。

高速オートメーションやロボット工学において、この低慣性は、安定した動的挙動を維持しながら、サイクルタイムの短縮とエネルギー効率の向上に貢献します。

メンテナンスフリーの動作とサービスの信頼性

ダイヤフラムカップリングは非摺動のため潤滑が不要です。このメンテナンスフリーの特性により、特にクリーンな環境や密閉された環境において、運用コストが削減され、システムの維持管理が簡素化されます。

全金属製のダイアフラム構造は、動作限界が尊重される限り、周期的な負荷の下でも長い耐用年数をサポートします。一部の設計では、極度の過負荷下で予測可能な方法で故障するようにダイアフラムを設計することができ、接続された機器にある程度の機械的保護を提供します。

サーボ駆動機器の応用分野

サーボモータのダイヤフラムカップリングは、正確な動作制御と安定したトルク伝達が要求される用途で広く使用されています。

• CNC工作機械の送り軸と位置決めシステム
• 産業用ロボットと自動組立ライン
• 半導体製造・検査装置
• 高速包装およびラベル貼付機械

ダイヤフラムカップリング性能を支えるエンジニアリング力

サーボモーターのダイヤフラムカップリングで信頼性の高い性能を達成するには、正確な材料管理、正確な機械加工、および厳格な品質検査が必要です。一貫したダイヤフラムの厚さ、バランスのとれた形状、および制御されたアセンブリは、剛性と疲労寿命に直接影響します。

江蘇六康重工業技術有限公司は、高精度のパワートランスミッションコンポーネントと高度なカップリング技術の経験を持ち、そのエンジニアリングノウハウをさまざまな産業用途にわたる高精度サーボシステムに適したダイヤフラムカップリングの開発に統合しています。

結論

サーボ モーターのダイヤフラム カップリングは、サーボ モーターと被駆動コンポーネントの間に正確、効率的、信頼性の高い接続を提供します。ゼロバックラッシ、高いねじり剛性、ミスアライメント補正、メンテナンス不要の動作により、最新のオートメーションシステムにおける正確なモーション制御をサポートします。サーボ技術が進歩し続けるにつれて、ダイヤフラムカップリングは一貫したパフォーマンスと長期的なシステム安定性を達成する上で重要な要素であり続けます。
