卸売 RSK-CPNLT 耐食性 45# 鋼 黒染め段付ダブルダイヤフラムカップリングクランプ

ホーム / 製品 / サーボカップリング / ダイヤフラムカップリング / RSK-CPNLT 耐食性 45# 鋼 黒染め段付ダブルダイヤフラムカップリングクランプ

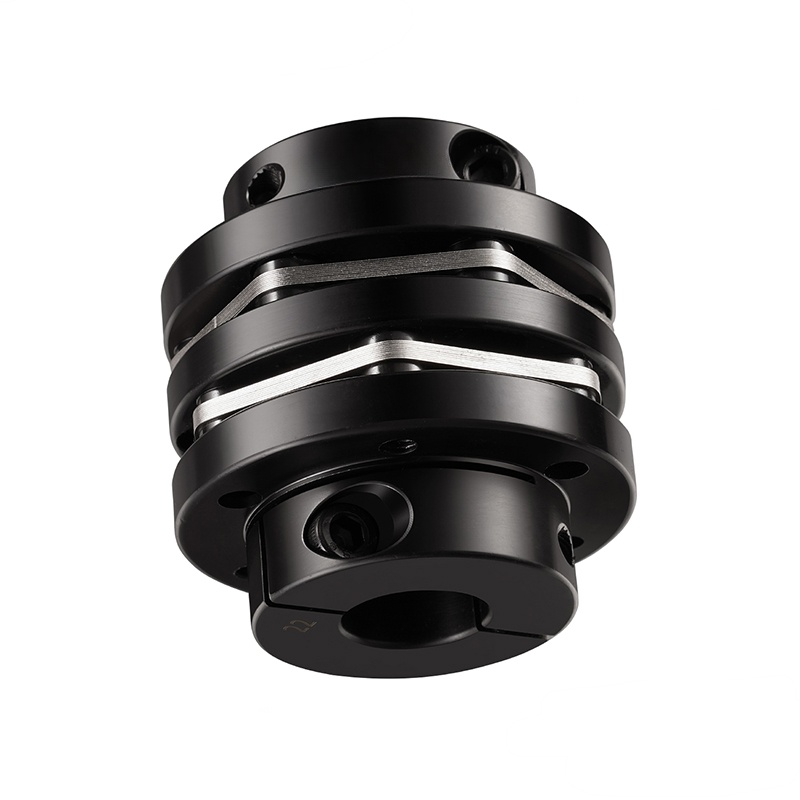

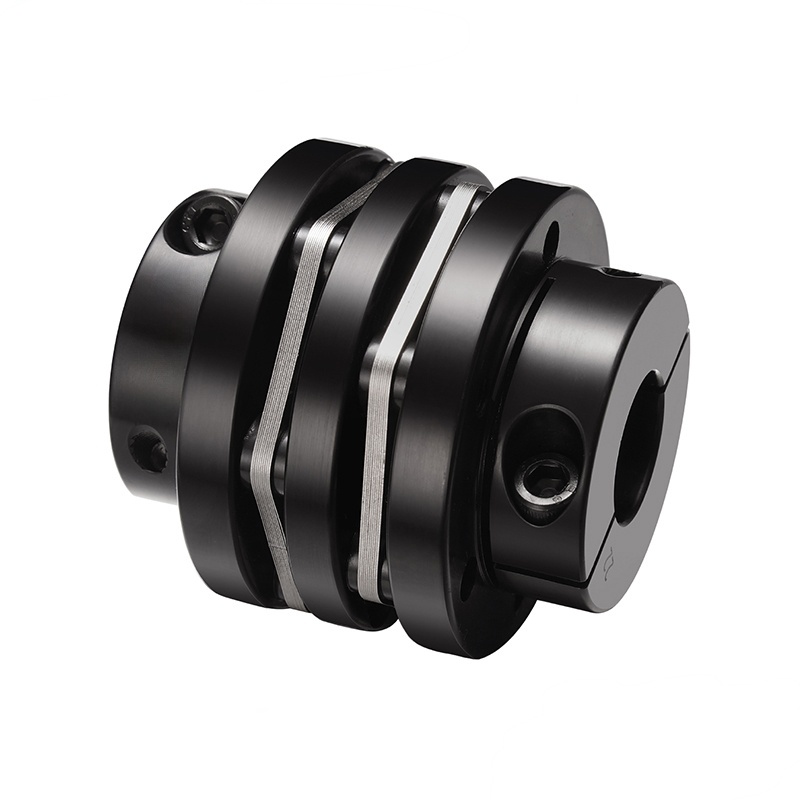

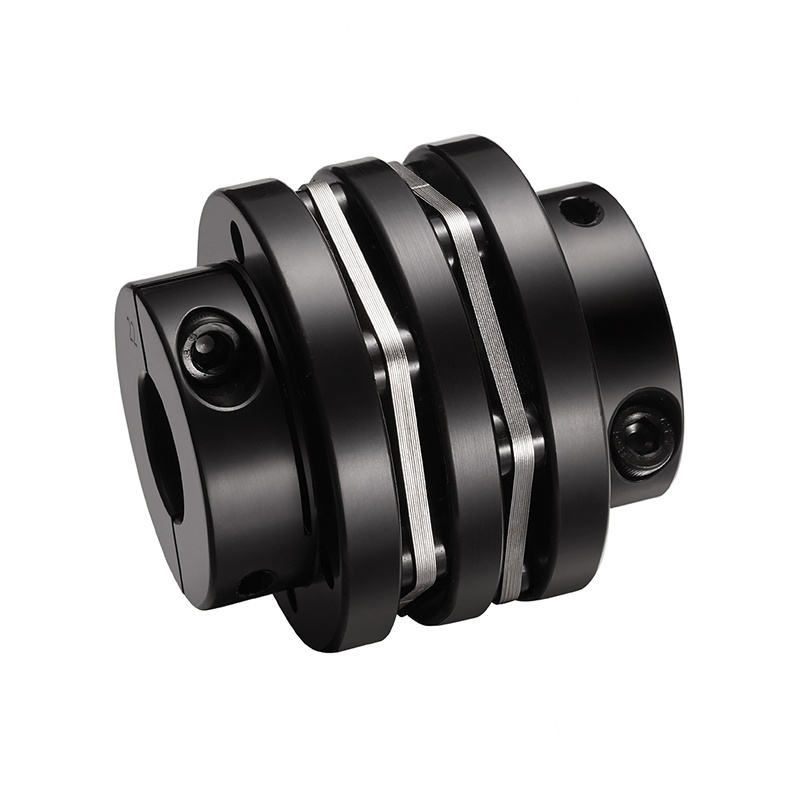

RSK-CPNLT 耐食性 45# 鋼 黒染め段付ダブルダイヤフラムカップリングクランプ

RSK-CPNLT 耐食性 45# 鋼 黒染め段付ダブルダイヤフラムカップリングクランプ

お問い合わせ
  • 仕様
  • 説明
仕様

>ダイヤフラムは304ステンレス鋼製

>高いトルク剛性、シャフトの回転を正確に制御でき、高精度の制御を実行できます

>サーボおよびステッピングモーター用に設計

>キー溝設計により、大きなトルク伝達

>隙間のないシャフトとシャフトスリーブの接続は正逆回転に適しています

>シャフトスリーブは45#スチール製です

>クランプネジの締め付け方法

①いいえ。 ②D ③L ④d₁ ⑤d₂ 任意範囲 D₂ E N H M ネジの締め付けトルク
(N・m)
RSK-CPNLT 56 64 12 12.7 14 15 16 17 18 19 20 22 38 12.9 6.1 19.45 M5 5
68 75 15 16 17 18 19 20 22 24 25 46 15.1 6.9 23.05 M6 8
82 98 17 18 19 20 22 24 25 28 30 32 56 21.4 8.6 29.7 M8 20

①いいえ。 ②D ③L 定格トルク
(N・m) 		許容偏心量
(mm) 		許容たわみ量
(°) 		許容軸ズレ
(mm) 		許容速度
(回転数) 		静的反転剛性
(N・m/rad) 		慣性モーメント 重量
(g)
RSK-CPNLT 56 64 37 0.1 1 ±0.36 5000 4480 1.8×10⁻ 4 546
68 75 90 0.1 1 ±0.40 4500 6900 4.5×10⁻⁴ 910
82 98 125 0.1 1 ±0.50 4000 9300 7.0×10⁻⁴ 1695
