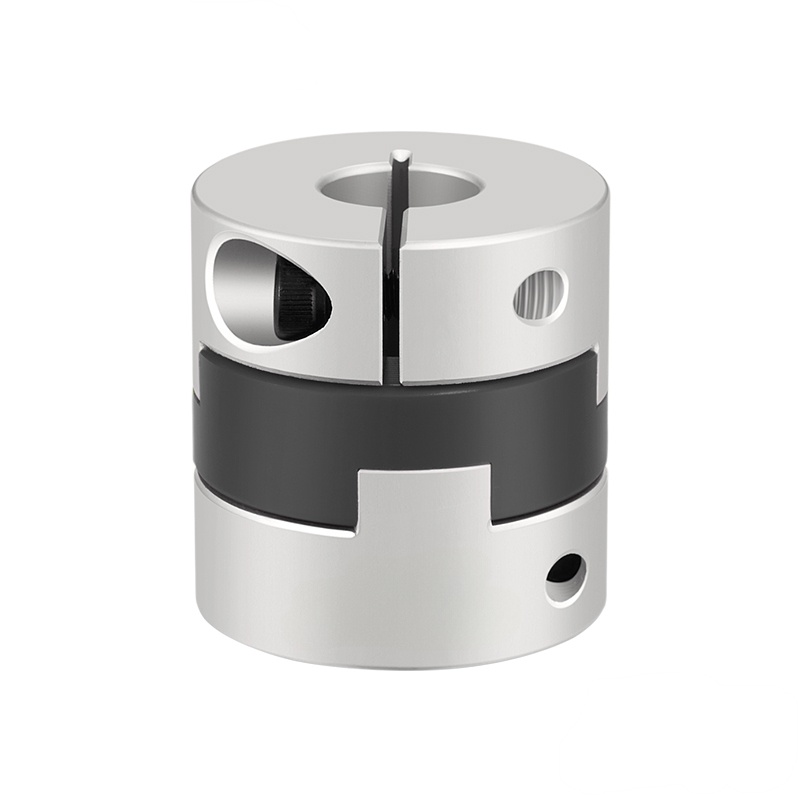

RSK-CPHCS 高精度アルミニウム合金オルダムカップリング ショートタイプ
この高精度アルミニウム合金オルダムカップリングは、伝送精度と機器のコンパクトさに対する厳しい要件が求められるシナリオ向けに設計されています。スリーブは高品質のアルミニウム合金で作られています。高い強度を確保しながら自重を大幅に軽減し、装置稼働時の慣性負荷を効果的に軽減し、全体の稼働効率を向上さ...
この高精度アルミニウム合金オルダムカップリングは、伝送精度と機器のコンパクトさに対する厳しい要件が求められるシナリオ向けに設計されています。スリーブは高品質のアルミニウム合金で作られています。高い強度を確保しながら自重を大幅に軽減し、装置稼働時の慣性負荷を効果的に軽減し、全体の稼働効率を向上さ...

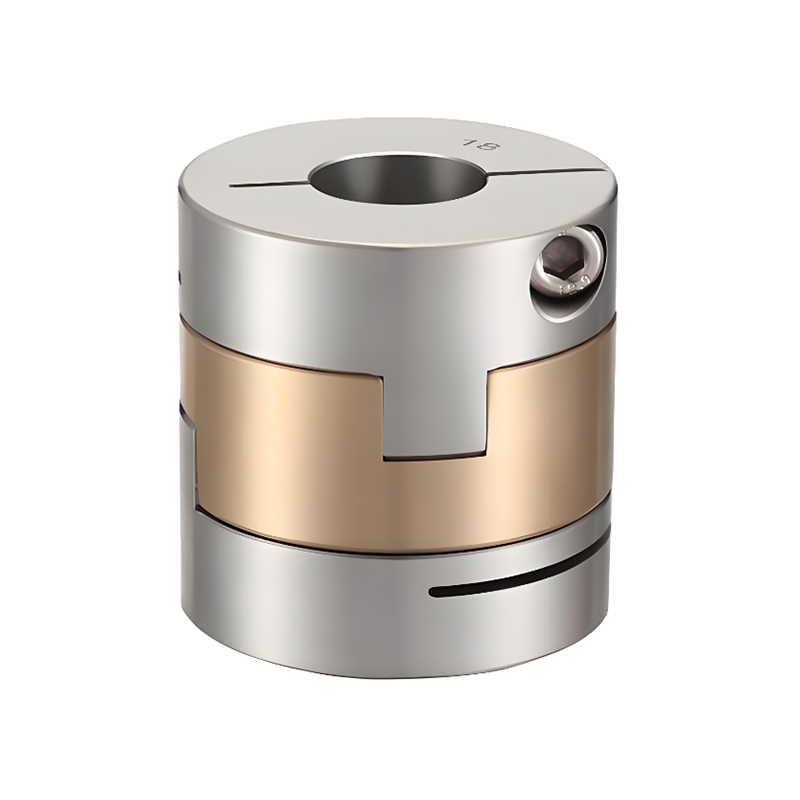

当社のステンレス製高トルクオルダムカップリングは、優れた性能と信頼の品質を兼ね備えた伝動部品です。その構造設計は絶妙で、溝のある 2 つのハーフカップリングと、両側に凸歯のある中間ディスクで構成されています。この独自の構造により、凸歯が溝内でスムーズに滑り、機器の設置時や運転時の両軸間の相対変...

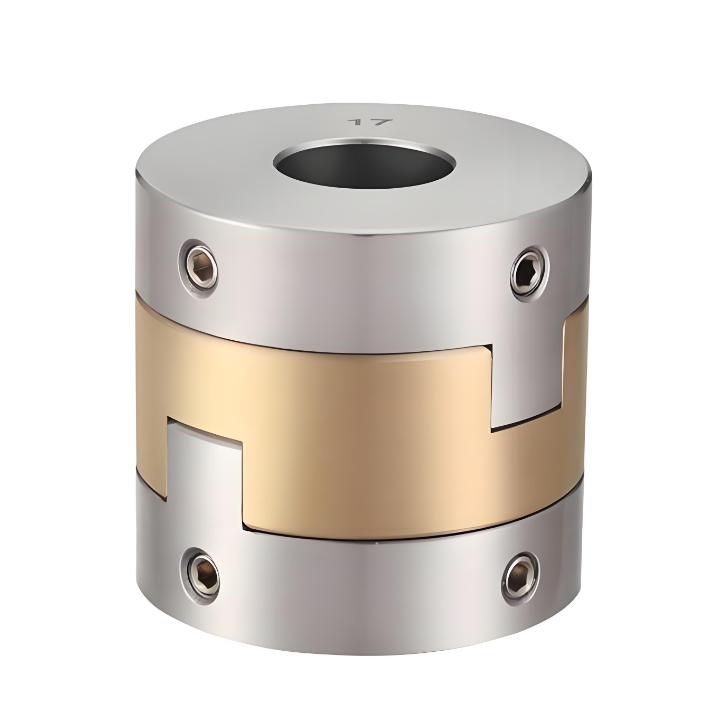

当社のステンレス製高トルクブロッキングカップリングは、優れた性能と信頼できる品質を兼ね備えたトランスミッションコンポーネントです。その構造設計は絶妙で、溝のある 2 つのハーフカップリングと、両側に凸歯のある中間ディスクで構成されています。この独自の構造により、凸歯が溝内でスムーズに滑り、機器...

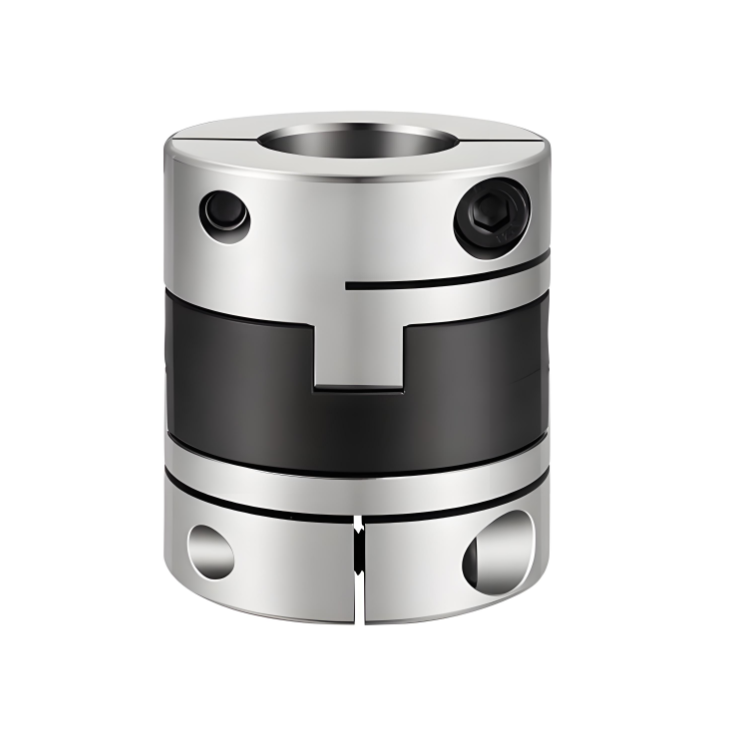

当社のステンレス鋼製高トルククロススライダカップリングは、優れた性能と信頼の品質を兼ね備えたトランスミッション部品です。その構造設計は絶妙で、溝のある 2 つのハーフカップリングと、両側に凸歯のある中間ディスクで構成されています。この独自の構造により、凸歯が溝内でスムーズに滑り、機器の設置時や...

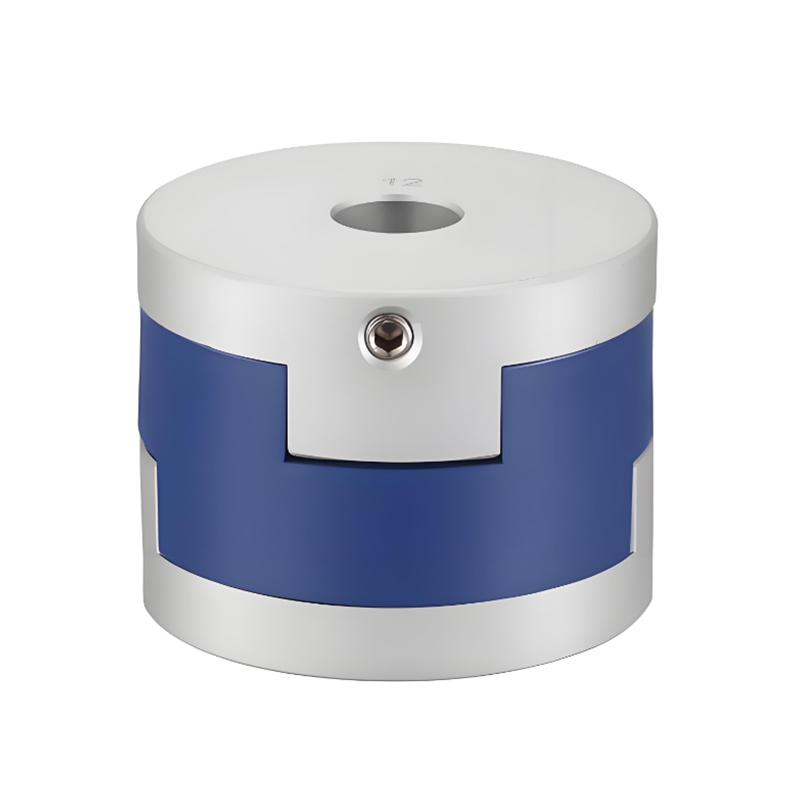

当社のアルミ製高トルククロススライダーカップリングは、優れた性能と信頼の品質を兼ね備えた伝動部品です。その構造設計は絶妙で、溝のある 2 つのハーフカップリングと、両側に凸歯のある中間ディスクで構成されています。この独自の構造により、凸歯が溝内でスムーズに滑り、機器の設置時や運転時の両軸間の相...

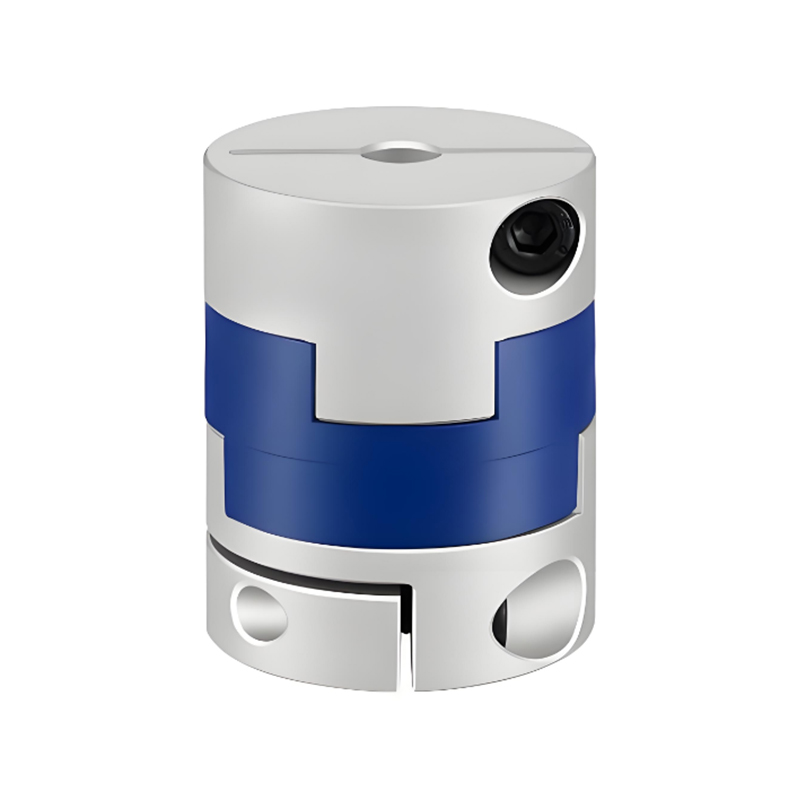

当社のアルミ製高トルクオルダムカップリングは、優れた性能と信頼の品質を兼ね備えた伝動部品です。その構造設計は絶妙で、溝のある 2 つのハーフカップリングと、両側に凸歯のある中間ディスクで構成されています。この独自の構造により、凸歯が溝内でスムーズに滑り、機器の設置時や運転時の両軸間の相対変位を...
オルダム カップリングは、平行シャフト用のコンパクトな 3 ピースのメカニカル コネクタで、スロット付きの 2 つの外側ハブと、これらのスロット内でスライドする垂直の舌が付いた中央のフローティング ディスクを備えており、バックラッシュなしで大きな横方向 (平行) の位置ずれを吸収しながらトルクを伝達でき、スムーズでバックラッシュのない電力伝達のために印刷、パッケージング、半導体機械で一般的に使用されています。
仕組み:
3 つの部品: 2 つのエンドハブ (シャフトに接続) と中央のフローティングディスク (カプラー) があります。
Tongue & Groove: 各ハブにはスロットがあります。センター ディスクの片側には、一方のハブのスロットに嵌合する舌部があり、反対側にはもう一方のハブのスロットに嵌合する舌部があり、舌部は 90 度になっています。
スライド モーション: シャフトが回転すると、タングがそれぞれのスロット内でスライドし、センター ディスクが横方向 (横方向) に移動して位置ずれに対応します。
動力伝達: 動力はスライド動作によって伝達され、平行シャフトがオフセットしていてもスムーズな等速動力伝達が保証されます。
主な特徴:
高い位置ずれ: 重大な平行 (横方向) 位置ずれに優れています。
バックラッシュゼロ: 正確な位置決めに不可欠な、バックラッシュのない正確な動きを提供します。
コンパクトで簡単:シンプルなデザイン、組み立てが簡単、コンパクトです。
摩耗要素: センターディスクは摩耗部品であり、頻繁に使用する用途では定期的な交換が必要です。
一般的な用途:
オートメーションとロボティクス
印刷および包装機械
半導体製造
スクロール コンプレッサー(スクロールの回転を周回するのを防ぐため)。
カップリングギアが位置のずれたシャフト間でトルクをどのように伝達するか 外歯を備えた 2 つのハブが、対応する内歯を備えたスリーブで包まれています。これが、すべてのカップリング ギアの背後にある中心的な形状です。トルクは、剛性の高いボルト接合部ではなく、噛み合った歯を通過し、その噛み合いに組み込まれたクリアランスにより、接続されたシャフトに曲げ応力を伝達することなく、カップリングがミスアライメントを吸収できるようになります。 実際の設置では、次の 3 種類の位置ずれが発生します。平行オフセット。平行ではあるが同軸ではありません。もう 1 つは軸方向で、動作中にシャフトの端が近づいたり離れたりします...
READ MORE工業用クロスシャフトユニバーサルカップリングとボールの主な違い ケージ タイプ 等速ユニバーサルカップリング 伝達の滑らかさと適用可能な作業条件にあります。前者は構造が簡単で、負荷容量が非常に高いですが、速度変動が発生するため、低速、高負荷の用途に適しています。後者は、低振動で厳密な等速伝達を実現し、高速、大角度、精密駆動のシナリオに適しています。 コア性能の比較 * 等速特性と滑ら...
READ MOREサーペンタイン スプリング カップリングを理解する A サーペンタインスプリングカップリング は、2 つの回転軸を接続し、位置ずれを吸収し、振動衝撃を吸収するように設計された特殊な機械装置です。リジットカップリングとは異なり、一連の連動する波形金属バネを利用してトルクを柔軟に伝達します。 これらのカップリングは、次のようなヘビーデューティ産業用途で特に価値があります。 衝撃荷重吸収 そして メンテナンスフリーの運用 重要です。独自の設計により、重大な摩耗を引き起こすことなく角度、平行、軸方向のずれを許容できるため、要求の厳しい環境に...
READ MOREアン オルダムカップリング 間のトルクを伝達するために使用されるコンパクトなメカニカルコネクタです。 平行軸 大幅な横方向のずれにも対応します。両端のハブと中央のフローティング ディスクという独自の 3 ピース設計により、バックラッシュのないスムーズな等速トルク伝達が可能となり、印刷、包装、半導体製造などの業界の精密機械に最適です。
カップリングは、シャフトに接続された 2 つの外側ハブと中央のフローティング ディスクの 3 つのコンポーネントで構成されます。各ハブにはスロットがあり、センター ディスクにはハブ スロットにフィットする垂直な舌が付いています。シャフトが回転すると、これらのタングがそれぞれのスロット内でスライドし、ディスクが横方向に移動してシャフトの平行ずれを吸収します。
オルダムカップリングは、正確で信頼性の高い動力伝達を必要とする産業で広く使用されています。典型的なアプリケーションには次のようなものがあります。
オルダムカップリングs 精密機械に不可欠な技術的利点がいくつかあります。
| 特徴 | メリット |
| 横方向のズレ許容値 | シャフトとベアリングの応力を軽減し、機械の寿命を延ばします。 |
| バックラッシュのない動き | 正確な位置決めと正確な制御をサポート |
| 交換可能なセンターディスク | 費用対効果の高いメンテナンスとカップリングの寿命 |
| コンパクトなデザイン | 制約のある機械アセンブリへの簡単な統合 |
江蘇六康重工業技術有限公司 ~の大手メーカーです オルダムカップリングs and other precision couplings 中国で。固定資産は8,000万元を超え、機械設計、精密製造、熱処理、溶接などに熟練した専門チームを擁しています。 Rokang は、測定、物理的および化学的、動的試験を含む一連の処理施設と高度な品質検査システムを備え、包括的な機械的処理能力を提供します。
ロカンは長年にわたり、ボールケージ型等速ユニバーサルカップリング、クロスシャフト型ユニバーサルカップリング、ドラムギアカップリング、カスタムオルダムカップリングの研究、開発、生産に注力してきました。同社は軍や地元の研究機関、人民解放軍海軍士官学校の電力工学部門と緊密に連携し、高精度、高負荷、高速アプリケーションの分野に進出しています。
Rokang の製品は、海外ブランドを国際的に先進的な性能基準に置き換えることに成功しました。これらは、吊り上げおよび輸送、冶金機械、エンジニアリングおよび鉱山機械、石油化学および繊維機械、軍用車両、鉄道機関車などで広く使用されています。同社はヨーロッパ、アメリカ、ロシア、中東、インド、その他の地域に製品を輸出しています。
近年、Rokangはスクリューポンプ用ボールケージ等速カップリング、ボールスプラインカップリング、同軸倍速カップリング、双方向ボールケージカップリングなどのイノベーションを開発し、現代のユーザーの課題に取り組んでいます。同社は次の原則に基づいて運営されています。 品質第一、誠実な経営、顧客優先 、優れた製品、競争力のある価格、献身的なサービスを世界中のクライアントに提供します。
