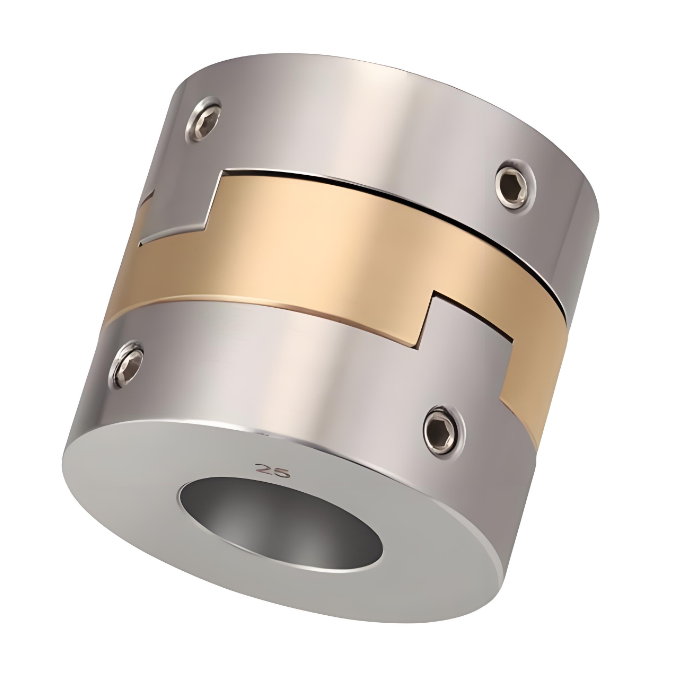

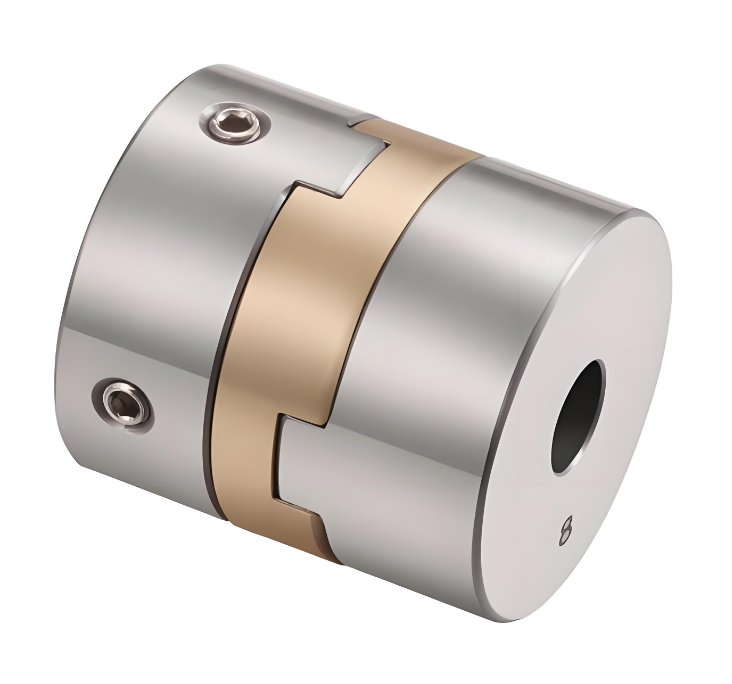

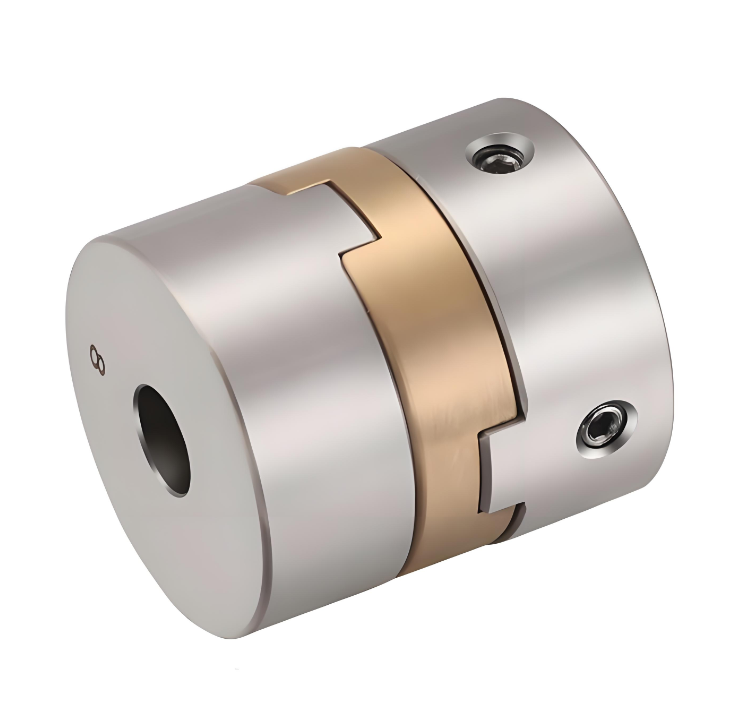

RSK-CPHG ステンレスブロックカップリング キー溝設計位置決めねじ締結方式

代号

コードネーム

D

L

常用D1/D2内径尺寸 標準内径(mm)

E

F

H

M

拧紧扭ク

締め付けトルク(N・m)

RSK-CPHG

14.5

16

4 5 6 6.35

5.4

3

7.7

M3

1.2

16.8

19.8

5 6 6.35 7 8

6..3

3.2

9.7

M4

2.5

20

21.4

5 6 6.35 7 8

7.3

3.2

10.5

M4

2.5

26

25.6

5 6 6.35 8 9 9.525 10 11 12

7.5

3.8

12

M4

2.5

30

33

5 6 6.35 8 9 9.525 10 11 12

8.8

5.8

16

M4

2.5

34

34

5 6 6.35 8 9 9.525 10 11 12  12.7  14  15  16

8.5

5.8

16.5

M5

5

38

39.5

5 6 6.35 8 9 9.525 10 11 12  12.7  14  15  16

9.7

7.0

19.3

M5

5

45

43.6

5 6 6.35 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22

13.6

7.5

21.3

M5

5

55

49.4

5 6 6.35 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24 25

15.4

8.5

24.2

M6

8

70

57

5 6 6.35 8 9 10 11 12 12.7 14 15 16 17 18 19 20 22 24 25 28 30 32 35

17

11

28

M8

20

代号

コードネーム

D

L

定扭トルク 定格トルク(N.m)

容许偏心 許容バイアス(mm)

許容傾斜角(∠°)

許容軸方向偏差許容軸方向偏差(mm)

容许转速許可 RPM

静态扭转钢度静的ねじり剛性(N.m/rad)

惯性トルク 慣性モーメント(N.m)

重量重量(g)

RSK-CPHG

14.5

16

3

0.5

0.6

±0.1

7000

800

4.5x10 ^-7

15

16.8

19.8

5

6500

900

1.0x10 ^-6

25

20

21.4

7

5000

2000

2.25x10 ^-6

37

26

25.6

10

0.8

±0.2

5000

3500

7.5x10 ^-6

79

30

33

24

1

5000

5000

2.5x10 ^-5

122

34

34

32

3500

7500

4.0x10 ^-5

180

38

39.5

50

±0.3

3500

10000

5.2x10 ^-5

260

45

43.6

50

0.2

9000

6500

1.7x10 ^-4

400

55

49.4

75

1.2

±0.5

9000

90000

3.3x10 ^-4

750

70

57

95

1.6

±0.6

9000

170000

1.1x10 ^-3

1050
