チェーンカップリング 産業用電力伝送における

チェーンカップリングは、スプロケットとローラーチェーンを使用して 2 つの回転シャフト間でトルクを伝達するように設計された、広く使用されている機械部品です。チェーンカップリングは、そのシンプルな構造と強力な耐荷重能力で知られており、耐久性、メンテナンスの容易さ、およびミスアライメント耐性が要求される産業用動力伝達システムに広く使用されています。その設計により、標準的な動作条件と要求の厳しい産業環境の両方に適しています。

コンベヤーやミキサーからポンプやマテリアルハンドリング機器に至るまで、チェーンカップリングは信頼性の高いトルク伝達を維持しながらシャフトを接続するための実用的なソリューションを提供します。

チェーンカップリングの基本構造

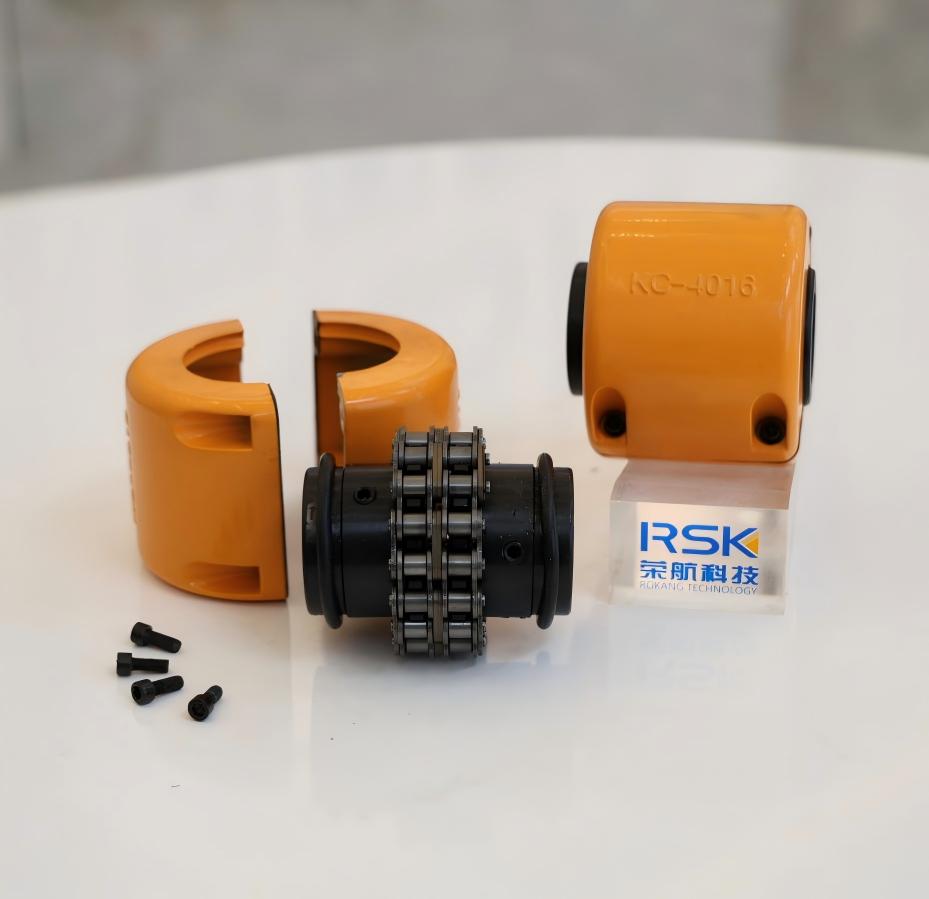

一般的なチェーン カップリングは、駆動シャフトと従動シャフトに取り付けられた 2 つのスプロケットで構成され、2 本のストランド ローラー チェーンで接続されています。スプロケットの歯はチェーンと直接噛み合い、シャフト間のトルク伝達経路を形成します。

多くの設計では、分割された保護カバーがカップリングの周囲に取り付けられます。このカバーは潤滑剤を保持し、粉塵や破片からチェーンを保護し、産業環境での操作の安全性を向上させます。

トルク伝達機構

チェーンカップリングのトルクは、ローラーチェーンとスプロケットの歯の噛み合いによって伝達されます。荷重は複数のチェーンリンクと歯に分散され、カップリングはコンパクトなサイズでありながら比較的高いトルクに対応できます。

チェーンは内部すきまを持って動作するため、カップリングは連続的な動力伝達を維持しながらシャフトの動きに対応できます。これにより、チェーンカップリングは負荷が変動する用途や取り付け条件の剛性が低い用途に適しています。

位置ずれ補正機能

チェーンカップリングの実際的な利点の 1 つは、シャフトの位置ずれを許容できることです。チェーンとスプロケットの噛み合いによってもたらされる柔軟性により、カップリングは直ちに故障することなく、さまざまな種類の位置ずれを吸収できます。

• 軸オフセットによる平行ずれ
• 取り付け誤差による角度のズレ
• 熱膨張による軸方向の動きの制限

チェーン カップリングは位置ずれを許容できますが、取り付け時に適切な位置に調整すると、チェーンとスプロケットの耐用年数を延ばすことができます。

設置とメンテナンスの容易さ

チェーンカップリングは、組み立てと分解が簡単であることで評価されています。ローラー チェーンは通常、1 本のピンを外すだけで取り付けまたは取り外しができるため、メンテナンスや機器の交換時のダウンタイムが削減されます。

この簡単な取り扱いにより、チェーンカップリングは、生産ラインやマテリアルハンドリングシステムなど、頻繁な検査やコンポーネントの交換が予想される用途に適しています。

潤滑の重要性 チェーンカップリング

潤滑はチェーンカップリングの性能と寿命に重要な役割を果たします。適切なグリースはチェーンローラーとスプロケットの歯の間の摩擦を軽減し、動作中の摩耗と発熱を最小限に抑えます。

高速アプリケーションの場合は、グリース保持機能を備えた密閉カバーが一般的に使用されます。潤滑が不十分だと、チェーンの摩耗が加速したり、場合によってはチェーンの破損につながる可能性があり、システムの信頼性に影響を与えます。

素材とデザインのバリエーション

チェーンカップリングは、さまざまな使用環境に合わせてさまざまな材質と構成で入手できます。標準的なスチール製のスプロケットとチェーンは、その強度と耐久性から一般産業機械に広く使用されています。

腐食性または汚染された環境では、湿気、化学物質、または研磨粒子に対する耐性を向上させるために、代替の材料または表面処理が選択される場合があります。これらのバリエーションにより、さまざまな業界にわたってチェーン カップリングの使いやすさが広がります。

チェーンカップリングの代表的な用途

チェーンカップリングは、信頼性の高いトルク伝達と保守の容易さが要求される機械に一般的に使用されます。

• コンベヤおよびバルクマテリアルハンドリング装置
• ポンプ、ミキサー、撹拌機
• 農業機械および加工機械
• 一般産業用駆動システム

製造品質と応用経験

チェーンカップリングの信頼性は、正確なスプロケット加工、適切な熱処理、および安定したチェーン品質に依存します。寸法精度と表面硬度は、荷重分散と耐摩耗性に直接影響します。

頑丈な動力伝達コンポーネントの経験を持つ江蘇六康重工業技術有限公司は、その製造能力とエンジニアリング能力を応用して、幅広い産業動作条件に適したチェーンカップリングソリューションを提供しています。

結論

チェーンカップリング 産業用電力伝送のための耐久性のある実用的なソリューションを提供します。シンプルな構造、高いトルク容量、ミスアライメント許容度、メンテナンスの容易さにより、多くの駆動システムにとって信頼できる選択肢であり続けています。適切な取り付けと潤滑により、チェーンカップリングはさまざまな産業用途で安定した性能と長い耐用年数を実現できます。
