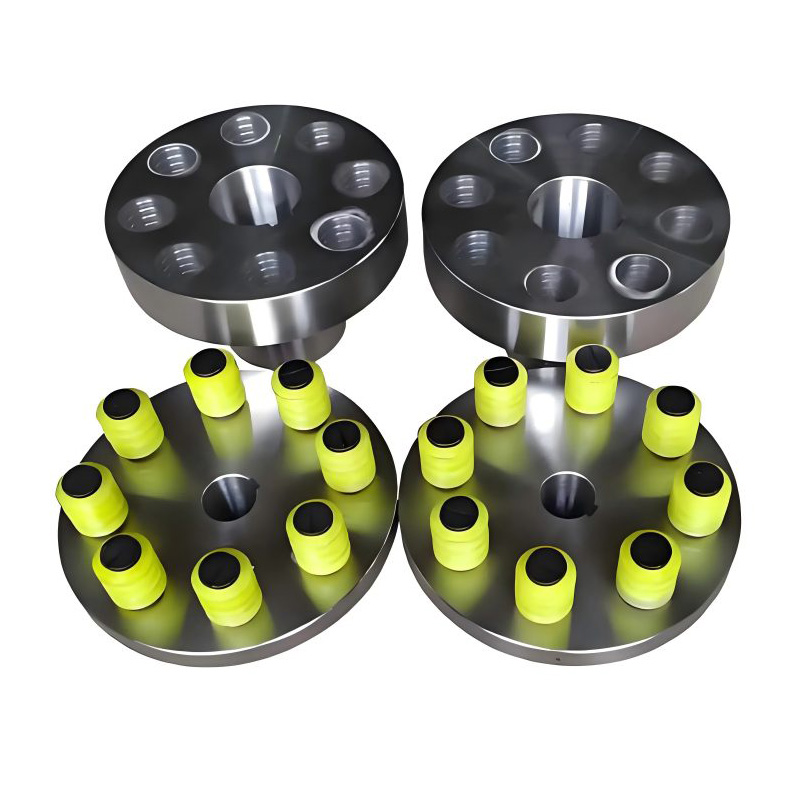

RSK-LT ピンと弾性ブッシュを使用した簡単取り付け弾性スリーブ ピン カップリング
ピンと弾性ブッシュを介してトルクを伝達する非金属製のフレキシブルエレメントカップリングです。 その中心的な動作原理は、ゴム(またはポリウレタン)の弾性ブッシュの圧縮変形を利用してトルクを伝達し、その弾性を利用して位置ずれを補正し、振動や衝撃を吸収します。シンプルな構造により、中小電力、中...
ピンと弾性ブッシュを介してトルクを伝達する非金属製のフレキシブルエレメントカップリングです。 その中心的な動作原理は、ゴム(またはポリウレタン)の弾性ブッシュの圧縮変形を利用してトルクを伝達し、その弾性を利用して位置ずれを補正し、振動や衝撃を吸収します。シンプルな構造により、中小電力、中...
当社の防水・防塵タイヤカップリングは、過酷な作業環境に対応するよう設計されており、湿気や粉塵などの過酷な条件下でも安定した作動を実現します。特別なプロセスと材料を使用して、水や塵の侵入を効果的に防ぎ、内部構造が腐食しないようにし、耐用年数を大幅に延ばします。 カップリングは高弾性タイ...

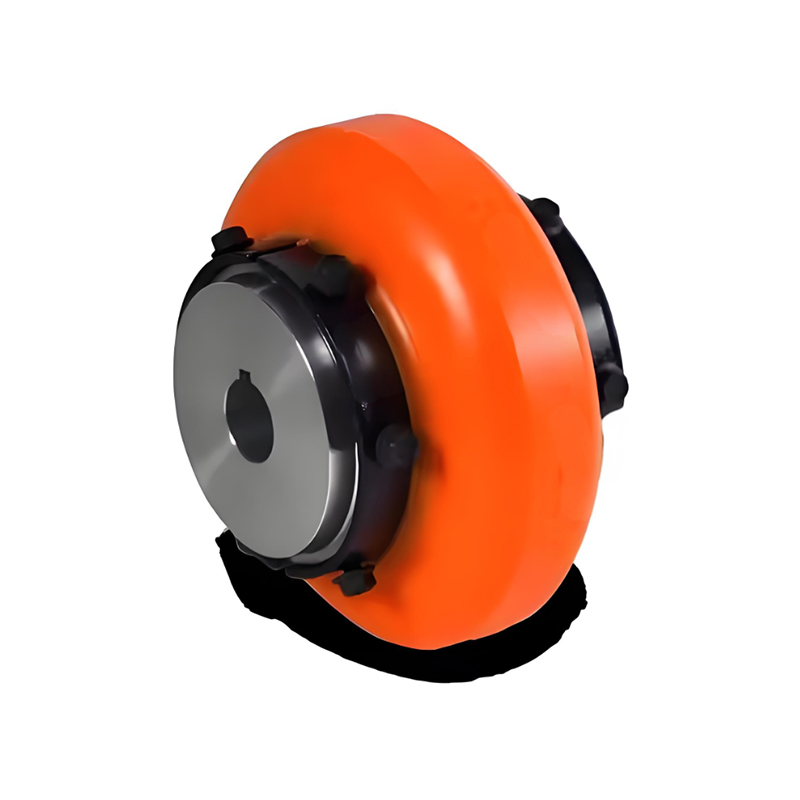

オメガ型タイヤカップリングは、断面形状がΩのようなリング状のゴムエラストマーを一体成形したコア部品を特徴としています。両端の金属フランジ(ハーフカップリング)にボルトで直結されています。ゴム体はトルク伝達時にせん断、圧縮、引張変形を起こし、多機能を実現します。 2 つの同一の金属フランジ...
クラウン/ストレート ギア メッシュ: 高トルクを伝達し、大きな角度、大きな変位の補償機能を提供するために使用されます。 フレキシブルピンアセンブリ: 通常、端面またはギアスリーブの周囲に配置され、二次的または平行な力伝達/減衰経路として機能します。その主な機能には次のものが含まれます。...

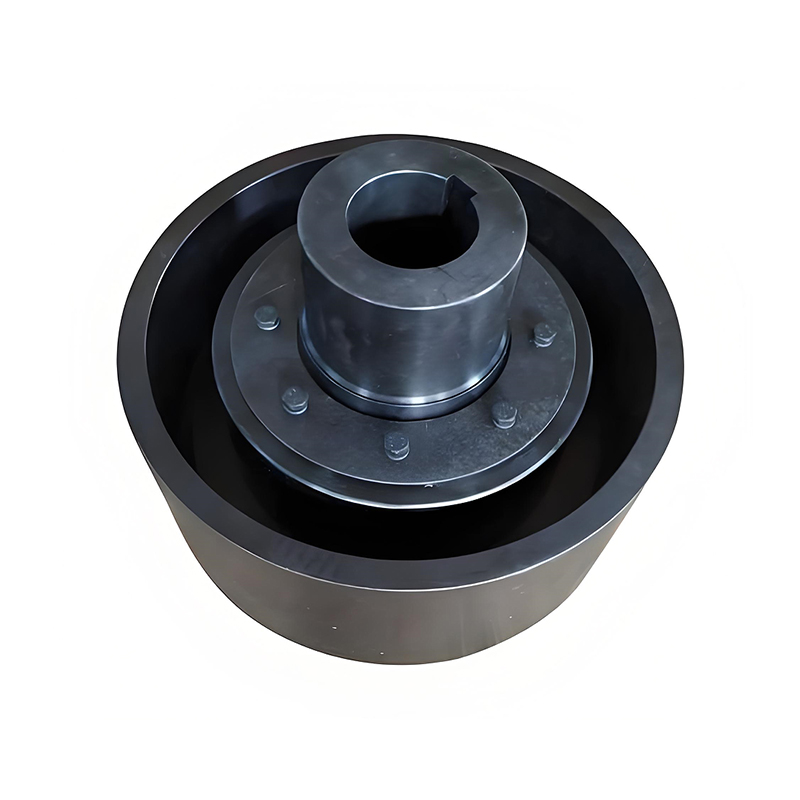

基本構造 ブレーキホイールハーフカップリング:これが特徴的なコンポーネントです。十分な強度と耐摩耗性を確保するために、通常は鋳鋼で作られています。外周部はブレーキ摩擦面として規定の表面粗さ、ラジアル振れ、厚み公差を満たすよう精密加工(旋削・研削)されています...
RSK-lx タイプの主な特徴は次のとおりです。ピン自体 (ナイロン部品) がトルクの主な耐荷重部材として機能し、弾性リングは主にクッションと補償を目的としています。 基本構造 その構造はシンプルで対称的で、主に次のコンポーネントで構成されています。 2 つのハーフカップリン...

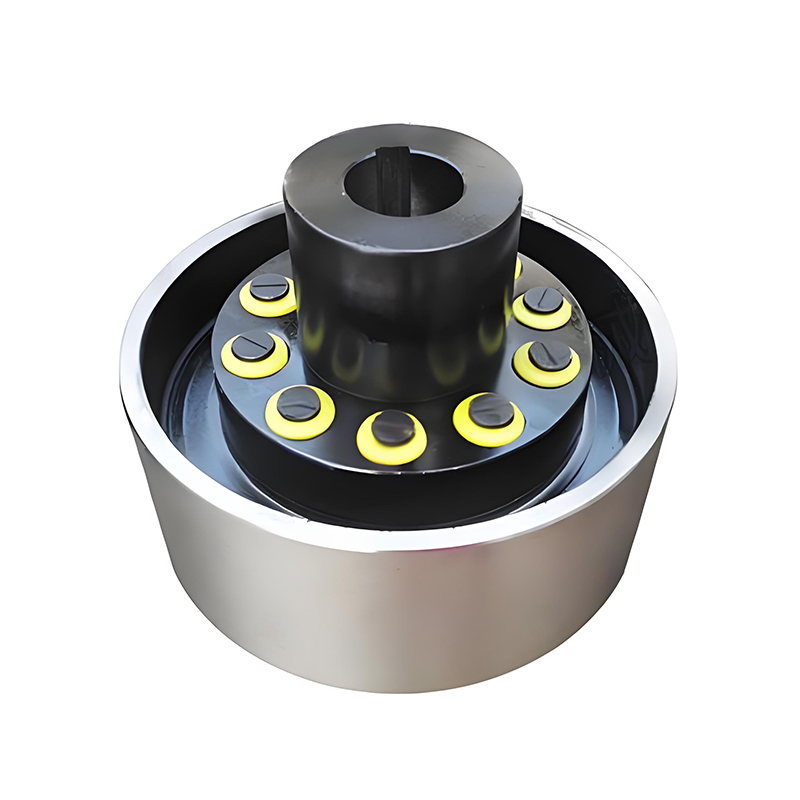

基本構造 RSK-ltz型は、「RSK-ltz型カップリング」と「ブレーキホイール」の機能複合体と見ることができます。その主なコンポーネントは次のとおりです。 ブレーキ ホイール ハーフ カップリング: 重要な特徴的なコンポーネントです。通常は高強度ねずみ鋳鉄または鋳鋼で...
当社の防水・防塵タイヤカップリングは、過酷な作業環境に対応するよう設計されており、湿気や粉塵などの過酷な条件下でも安定した作動を実現します。特別なプロセスと材料を使用して、水や塵の侵入を効果的に防ぎ、内部構造が腐食しないようにし、耐用年数を大幅に延ばします。 カップリングは高弾性タイ...
フレキシブルカップリングは 2 つのシャフトを接続してトルクを伝達すると同時に、軽微な位置ずれ (角度、平行、軸方向) を補正し、振動を減衰し、衝撃を吸収し、モーターやポンプなどの機械への損傷を防ぎ、システムの寿命を向上させます。タイプはエラストマージョーカップリングから金属ギアまたはダイヤフラムカップリングまで多岐にわたります。
何をするのか
電力の伝達: 2 つの回転シャフトを接続して、ドライバー (モーターなど) から被駆動コンポーネントに電力を伝達します。
ミスアライメントへの対応: 実際の機械では一般的な、シャフトのアライメント (角度、平行、軸方向) のわずかな不完全性を許容します。
振動と衝撃を軽減: ねじり振動と衝撃荷重を吸収し、ベアリングやその他の部品の摩耗を軽減します。
保護を提供します: 重度の過負荷時に高価なコンポーネントが破損する前に故障する「機械的ヒューズ」として機能します。
主な利点
ダウンタイムの削減: 動的な動作条件を処理することで早期故障を防ぎます。
パフォーマンスの向上: 接続された機器の精度と寿命が向上します。
多用途: 多くの設計が、高速精度から過酷な産業作業まで、特定のニーズに応えます。
一般的なタイプ
ジョーカップリング: 電気モーターで一般的な、衝撃吸収のためにエラストマーインサート(スパイダーなど)を使用します。
ギアカップリング: 高いトルク容量、外歯/内歯を使用して柔軟性を実現。
ダイヤフラムカップリング: 薄い金属ダイヤフラムを介してトルクを伝達し、高速に適しています。
ピンとブッシュ: ゴムブッシュを使用したシンプルでコスト効率の高い設計。
タイヤ カップリング: 高いねじり柔軟性を提供するゴム製タイヤ エレメントが特徴で、重大なミスアライメントや衝撃荷重のあるシステムに最適です。
アプリケーション
産業用動力伝達装置(ポンプ、コンベア)。
ロボット工学と自動化。
CNC機械。
空調システム。
仕組み (例: ジョーカップリング)
2 つのハブが各シャフトに接続されます。
エラストマーインサート (スパイダー) がそれらの間にあり、多くの場合、湾曲したジョーを備えています。
トルクはインサートを介して伝達され、インサートは振動を減衰しながら、角度、平行、または軸方向のミスアライメントを管理するために屈曲します。
カップリングギアが位置のずれたシャフト間でトルクをどのように伝達するか 外歯を備えた 2 つのハブが、対応する内歯を備えたスリーブで包まれています。これが、すべてのカップリング ギアの背後にある中心的な形状です。トルクは、剛性の高いボルト接合部ではなく、噛み合った歯を通過し、その噛み合いに組み込まれたクリアランスにより、接続されたシャフトに曲げ応力を伝達することなく、カップリングがミスアライメントを吸収できるよう...
READ MORE工業用クロスシャフトユニバーサルカップリングとボールの主な違い ケージ タイプ 等速ユニバーサルカップリング 伝達の滑らかさと適用可能な作業条件にあります。前者は構造が簡単で、負荷容量が非常に高いですが、速度変動が発生するため、低速、高負荷の用途に適しています。後者は、低振動で厳密な等速伝達を実現し、高速、大角度、精密駆動のシナリオに適しています。 ...
READ MOREサーペンタイン スプリング カップリングを理解する A サーペンタインスプリングカップリング は、2 つの回転軸を接続し、位置ずれを吸収し、振動衝撃を吸収するように設計された特殊な機械装置です。リジットカップリングとは異なり、一連の連動する波形金属バネを利用してトルクを柔軟に伝達します。 これらのカップリングは、次のようなヘビーデューティ産業用途で特に価値があります。 ...
READ MORE世界的な「第 15 次 5 か年計画」期間が始まるにつれ、産業用トランスミッション部品市場は新たな機会と課題を迎えています。産業機械に欠かせない「継手」として、2026年のカップリング業界は技術高度化と市場差別化の明確な傾向を示しています。 複数の機関からの調査データによると、世界の送電カップリング市場は着実な成長を維持しています。 2025 年の世界市場規模は約 243 億 1,000 万米ドルと推定され、...
READ MOREフレキシブル カップリングは、耐久性、精度、振動吸収性を確保するために、その構造に使用される材料に大きく依存しています。江蘇六康重工科技では、ボールリテーナ型およびクロスシャフト型ユニバーサルカップリングに高張力合金鋼と精密熱処理金属を厳選しております。これにより、当社のカップリングは早期摩耗を起こすことなく、高トルク、重荷重、極端な作業環境に耐えることができます。精密製造における当社の経験により、各コンポーネントで一貫した微細構造を維持することができ、疲労寿命と動作信頼性が直接的に向上します。
フレキシブルカップリングは万能ではありません。その設計はさまざまな産業用途に適応できます。たとえば、当社のドラムギアカップリングは高速金属圧延および吊り上げ機械用に最適化されていますが、当社のボールケージ等速ユニバーサルカップリングはスクリューポンプや頑丈な鉱山機械用に特別に設計されています。ケージの形状、ボールの配置、および潤滑チャネルを微調整することにより、振動、騒音、ねじりバックラッシュを低減することができます。これは、軍艦や装甲車両の繊細な用途に不可欠です。
フレキシブルカップリングの性能は、精密な製造と徹底した品質管理に大きく左右されます。当社の施設では、一式の処理装置と、動的試験や化学分析を含む包括的な検査システムを利用しています。これにより、各カップリングが国際規格を満たしていることを保証し、輸入製品を確実に置き換えることができます。当社の製品を選択すると、世界中の冶金機械、鉄道機関車、特殊車両に動力を供給するのと同じ高品質のパフォーマンスの恩恵を受けることができます。
フレキシブルカップリング 今日、マルチスピード動作から高負荷の産業環境に至るまで、これまで以上に複雑な課題に直面しています。当社は、同軸倍速ボールケージカップリングや双方向等速カップリングなどのイノベーションを通じてこれらの問題に対処してきました。これらの設計により、角度ずれやねじり振動を最小限に抑えながら、高速な回転同期が可能になります。当社の設計ソリューションに切り替えた後、メンテナンスの必要性が減り、運用効率が向上したとユーザーから報告されています。
| 産業 | アプリケーション | カップリングの種類 |
| 冶金学 | ローリングおよびリフティング機械 | ドラムギアカップリング |
| マイニング | 強力なトルク伝達 | クロスシャフトユニバーサルカップリング |
| 陸海軍 | 装甲車両、海軍の推進力 | ボールリテーナ型等速カップリング |
| 繊維機械 | 高速精密動作 | ボールスプラインボールケージカップリング |
私たちは単なるメーカーではありません。私たちはパフォーマンスにおけるあなたのパートナーです。高度な研究、広範な業界経験、顧客重視のサービスを組み合わせることで、当社が提供する各フレキシブル カップリングが現実世界の運用上の問題を解決できるように調整されています。正確なトルク伝達から多方向の速度同期まで、当社のソリューションは機械の効率と信頼性を向上させます。ヨーロッパ、アメリカ、ロシア、中東、インドなどで認められた製品を使用して、一緒に機器を最適化しましょう。
