RSK-AL型コンケーブタイヤカップリング高トルク伝達と多方向変位補償

お問い合わせ

前へV: 前の記事はありません次へ: 次の記事はありません

仕様
説明する

仕様

RSK-AL タイプのコンケーブタイヤカップリングは、高強度のフレキシブルカップリングです。そのコアコンポーネントは、ゴムまたはポリウレタンで作られた凹型のエラストマータイヤで、内側と外側の金属フレームの間に押し付けられて固定されます。タイヤの半径方向の圧縮と円周方向のせん断を利用して、高トルク伝達と多方向の変位補償を実現します。高い柔軟性、高い耐荷重性、耐衝撃性に対する厳しい要件がある重機、船舶推進機、鉱山機械の動力伝達システムに適しています。

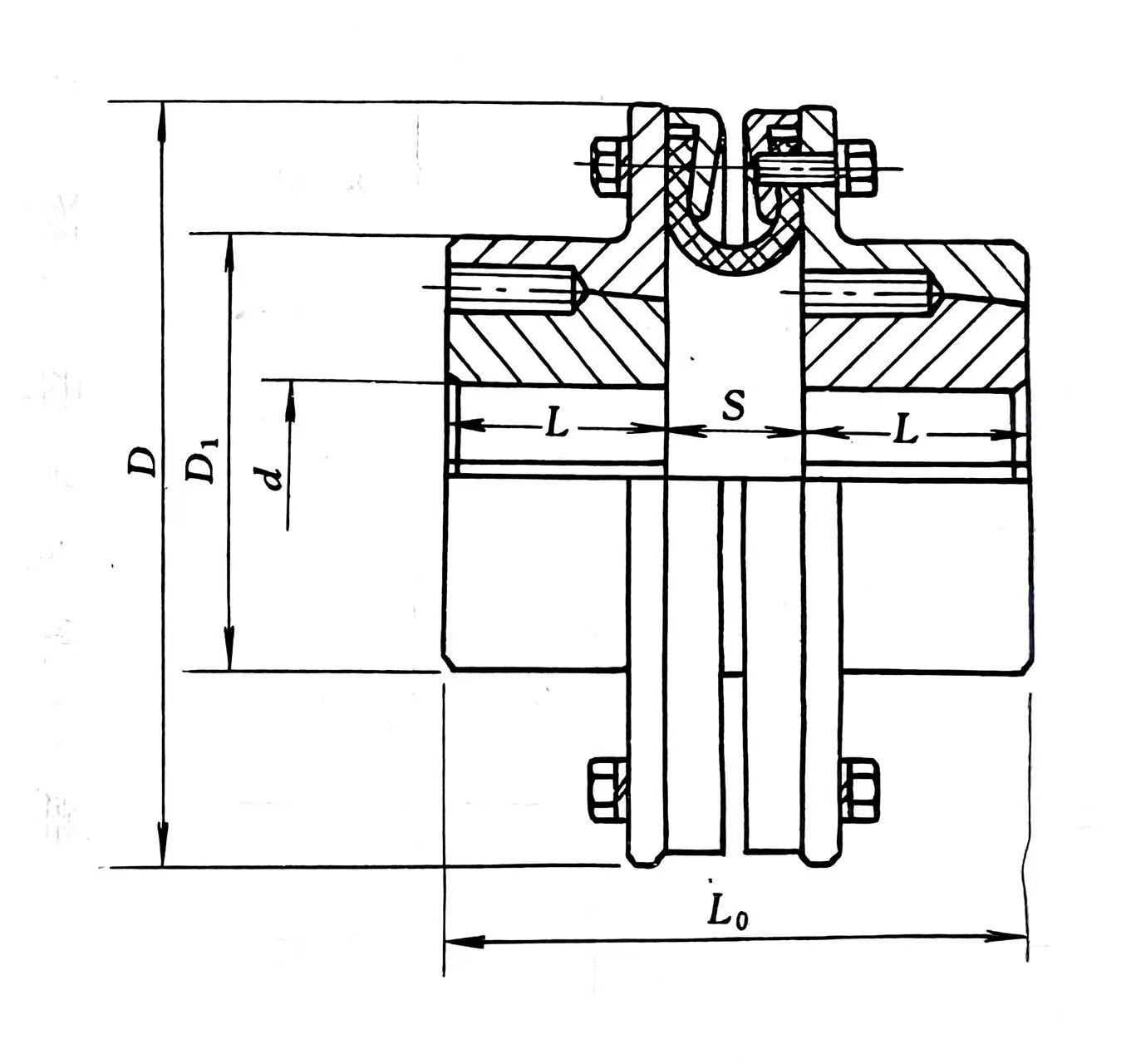

モデル	公称トルク Tn /N・m	許容される回転速度 [n]	軸穴径 d		軸穴長さ L	D	D1	L₀	S	重量メートル/キログラム
モデル	公称トルク Tn /N・m	許容される回転速度 [n]	分	最大	軸穴長さ L	D	D1	L₀	S	重量メートル/キログラム
LA1	63	5000	12	40	27	138	86	80	26	4.08
LA2	80		12	42	31	150	94	88	27	4.99
LA3	125		12	50	33	172	113	95	28	6.8
LA4	200	4500	16	65	46	192	125	127	35	10.9
LA5	315	4000	16	70	48	219	144	137	38	15.9
LA6	450	3600	24	80	54	242	152	149	41	20.9
LA7	630	3000	24	85	62	276	178	168	44	28.1
LA8	1000	2800	24	95	66	310	210	187	54	44.5
LA9	1600	2400	28	130	90	357	251	245	64	76.2
LA10	2500	2200	38	150	104	393	251	285	76	89.8
LA11	3550	2000	38	160	116	430	254	322	90	102
LA12	5600	1850	38	170	116	471	267	337	102	120
LA13	8000	1600	45	190	142	510	272	401	117	151
LA14	12500	1500	48	200	152	576	284	432	127	211
LA15	16000	1400	50	200	162	617	300	471	146	255

説明する

当社の防水・防塵タイヤカップリングは、過酷な作業環境に対応するよう設計されており、湿気や粉塵などの過酷な条件下でも安定した作動を実現します。特別なプロセスと材料を使用して、水や塵の侵入を効果的に防ぎ、内部構造が腐食しないようにし、耐用年数を大幅に延ばします。

カップリングは高弾性タイヤリングを使用してトルクを伝達するため、2 つのシャフト間の軸方向、ラジアル方向、角度方向の変位を良好に補償でき、機器の設置誤差や動作中のシャフトの変位に対して高い適応性を備えています。優れた緩衝性能と衝撃吸収性能により、稼働中の機器の衝撃や振動を大幅に軽減し、機器のスムーズな稼働を確保し、部品の摩耗を軽減してメンテナンスコストを削減します。同時に、この機能により、機器の動作中の電流ピークを効果的に低減することもできます。他のカップリングと比較して最大 50% 削減できるため、エネルギーの節約と電気システムの保護に役立ちます。

構造設計もシンプルかつコンパクトで、無給油で汚染や潤滑油漏れによるメンテナンスの手間もありません。日常の組立・分解・メンテナンスが簡単で便利です。一度主エンジンの軸を合わせてしまえば、弾性要素を交換する際に主エンジンを移動させる必要はありません。操作は迅速に完了し、時間と労力を大幅に節約できます。

このカップリングは鉱業、冶金、繊維、ウォーターポンプなどの産業で広く使用されており、-20℃～80℃の温度範囲で安定して動作します。鉱山機械の強い衝撃環境でも、織物工場の粉塵の多い環境でも、ウォーターポンプの長期にわたる湿気の多い作業現場でも、信頼性の高いパフォーマンスを発揮し、設備の効率的な動作を確実に保証します。
