Wholesale RSK-RQL-D 動力伝達用高性能等速ジョイント

ホーム / 製品 / 等速(CV)ジョイント / スライド式 / RSK-RQL-D 動力伝達用高性能等速ジョイント

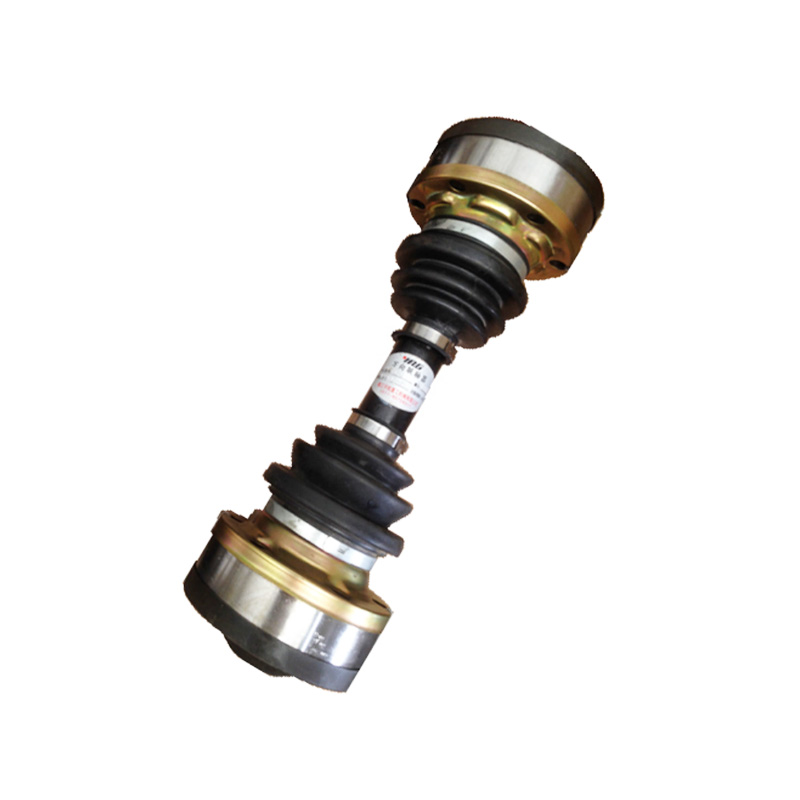

RSK-RQL-D 動力伝達用高性能等速ジョイント

RSK-RQL-D 動力伝達用高性能等速ジョイント

お問い合わせ
  • 仕様
  • 説明する
仕様

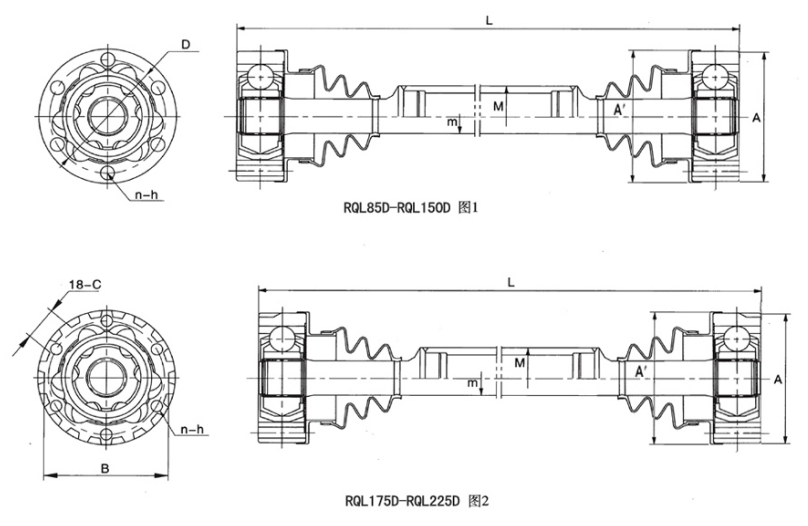

モデル 凡例 A あ' 外歯 ボルト穴 m M L(分)
B C D(js11) ん～ん 貫通軸 溶接シャフト 貫通軸 溶接シャフト
RQL85D 1 86 -0.046 88 74 6-8.5 25 50 220 400
RQL95D 1 100 -0.054 103 86 6-8.5 30 50 250 450
RQL105D 1 108 -0.054 111 94 6-10.5 35 50 250 505
RQL125D 1 128 -0.063 132 108 6-12.5 40 60 300 605
RQL150D 1 146 -0.063 151 124 6-12.5 50 76 350 705
RQL175D 2 168 -0.100 172 158.5 42.4 -0.15 140 6-15.5 55 89 300 808
RQL200D 2 192 -0.115 196 180 16.25 -0.15 159 6-15.5 65 102 335 805
RQL225D 2 215 -0.115 220 203 54.7 -0.15 180 6-15.5 70 102 375 805

モデル
許容速度
回転数 		許容角度タワーシール 拡張 最大許容トルク
N・m 		慣性モーメント (kg m²) 重量(kg)
L=500 Lmm延長ごとに100 L=500 Lmm延長ごとに100
静止時 回転時 0° 20° ダイナミックトルク 静トルク 貫通軸 溶接シャフト 貫通軸 溶接シャフト 貫通軸 溶接シャフト 貫通軸 溶接シャフト
RQL85D 2000 25° 20° ±20 ±12 620 1600 2.6×10-3 2.9×10-3 0.03×10-3 0.28×10-3 3.8 4.1 0.39 0.55
RQL95D 2000 25° 20° ±25 ±15 1160 2700 5.7×10-3 6.1×10-3 6.1×10-3 0.28×10-3 5.9 6.3 0.56 0.55
RQL105D 2000 25° 20° ±25 ±15 1700 3500 5.7×10-3 6.1x10-3 6.1×10-3 0.28×10-3 59 6.3 0.56 0.55
RQL125D 2000 25° 20° ±35 ±20 2750 5780 19×10-3 19.5x10-3 19.5×10-3 0.52×10-3 12 12.5 0.99 0.68
RQL150D 2000 25° 20° ±40 ±23 4800 11500 42×10-3 43×10-3 43×10-3 1.28×10-3 21 21.6 1.54 1.04
RQL175D 2000 25° 20° ±50 ±26 6800 15600 68×10-3 71×10-3 71×10-3 2.13×10-3 28 29 1.86 1.23
RQL200D 2000 25° 20* ±55 ±30 11200 23500 139×10-3 140×10-3 140×10-3 4.12×10-3 42 44 2.60 1.85
ROL225D 2000 25° 20° ±60 ±34 14700 29000 230×10-3 232×10-3 232×10-3 4.86x10-3 55 461 3.02 2.27
