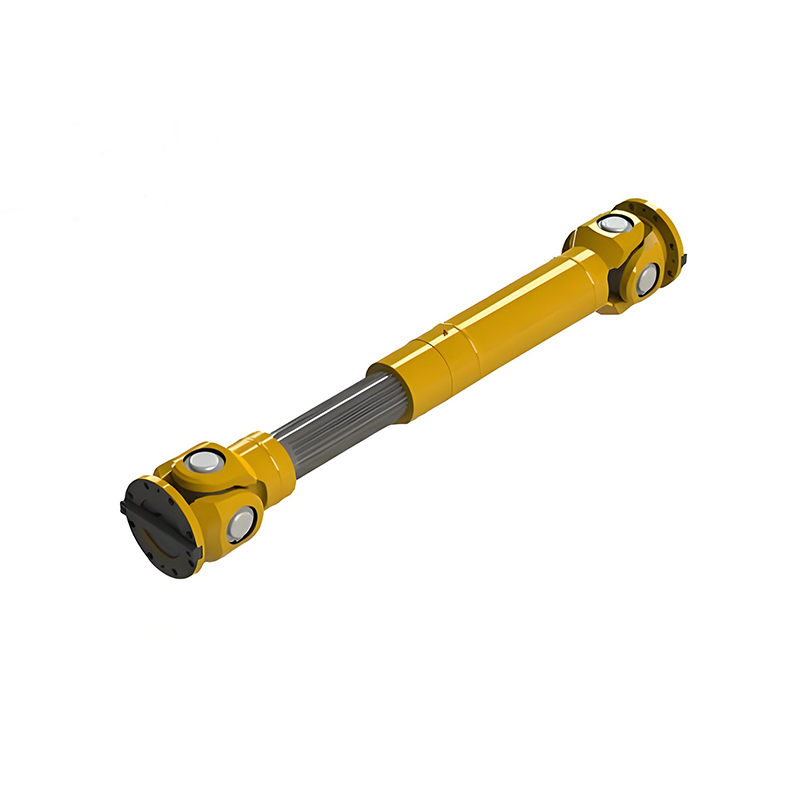

使用中に故障しないカルダン シャフトを指定する方法

RFQ に全長だけでなく実際の義務が記載されていれば、大量調達は成功します。のために カルダンドライブシャフト 最も一般的な調達ギャップは、動作角、ピーク トルク、および衝撃プロファイルが欠落していることです。これら 3 つの項目は、U ジョイント サイズ、チューブの選択、および疲労マージンを直接決定します。実際的なルールとして、図面またはデータシートに明示的に記載されていることを確認してください。 連続トルク、ピーク（衝撃）トルク、連続最大角度、断続最大角度 .

• 通常動作時と最悪の関節動作時（サスペンションの垂下、機械のストロークエンドなど）の U ジョイントの角度を述べます。
• トルクが滑らかであるか (ファン/ポンプ)、脈動しているか (粉砕機、往復動装置) を定義します。脈動はベアリングの寿命とヨークの応力を左右します。
• 該当する場合は、反転頻度 (順方向/逆方向サイクル) を含めます。反転するとフレッティングとスプラインの摩耗が加速します。
• 位置ずれの原因を指定します: 固定オフセットと移動オフセット。オフセットを移動するには、より優れたバランスとより堅牢なスリップ設計が必要です。

私たちの制作ワークフローでは、「未知の業務」をリスク要因として扱います。バイヤーが全荷重/角度エンベロープを提供する場合、ターゲットに合わせた U ジョイント シリーズとチューブを選択できます。 静的強度だけでなく疲労寿命も向上 これにより、フリート全体の保証リスクが大幅に減少します。

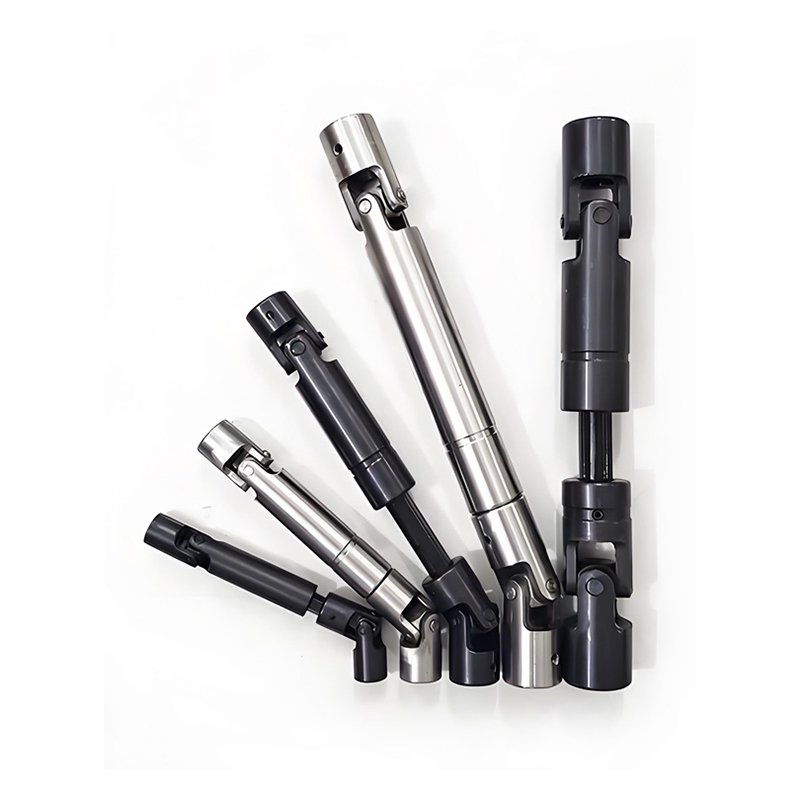

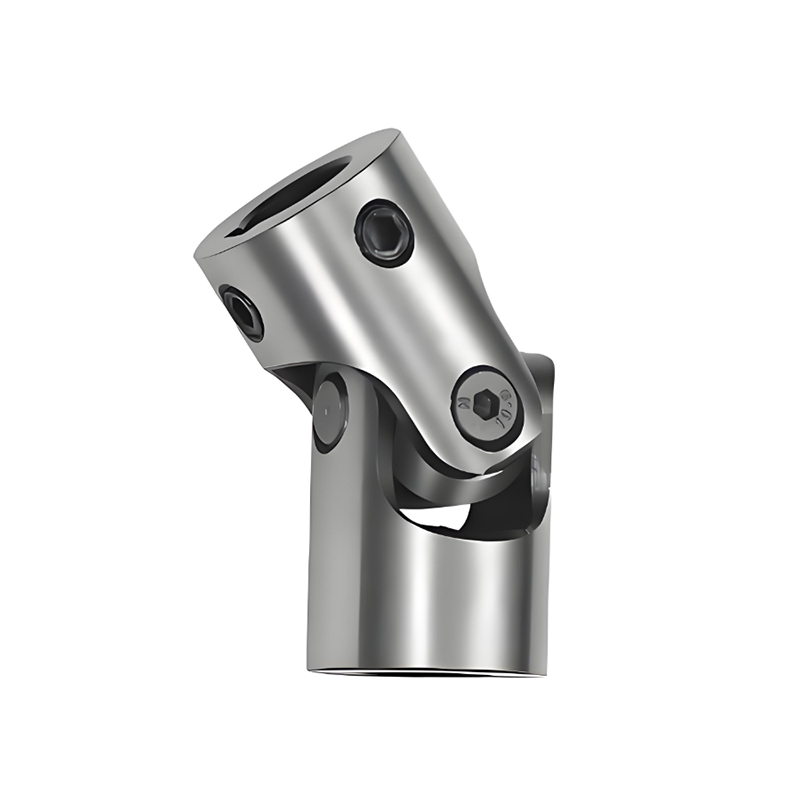

ユニバーサルジョイントの動作角度と「もう少し角度を増やす」という隠れたコスト

カルダンシャフト U ジョイント ベアリングの寿命は、作動角が増加するにつれて急激に低下します。これは、ベアリング ローラーの振動と接触応力が大きくなるためです。たとえジョイントが生き残ったとしても、角度が大きいと速度変動と振動が増幅されます。小規模なパッケージ変更を行うか、より高い角度で実行するかを決定する場合、多くの場合、機器のライフサイクル全体でパッケージ変更の方が経済的に有利です。

調達仕様のための実践的な角度管理のヒント

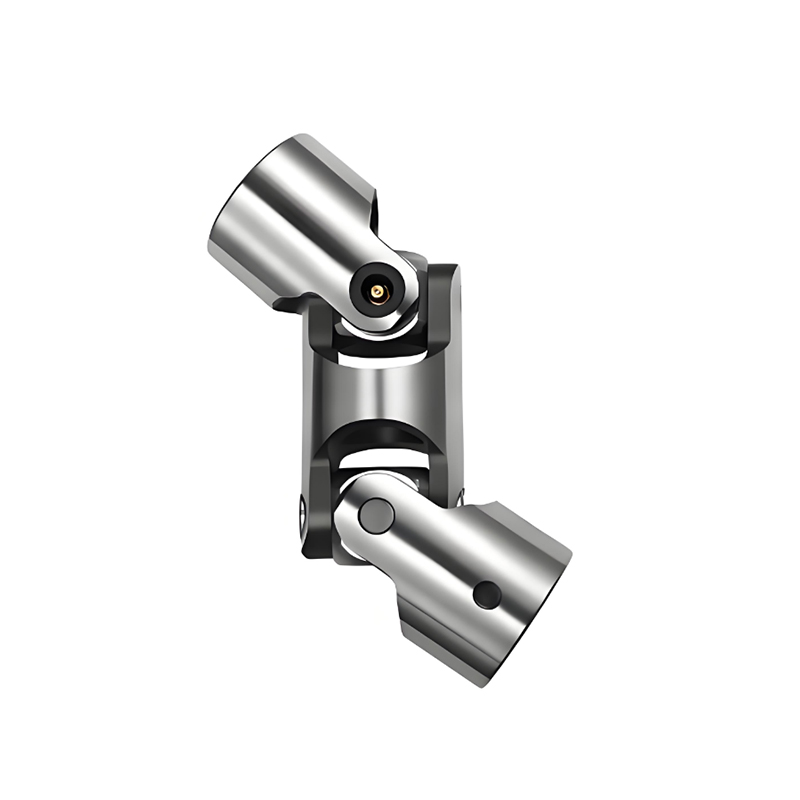

• 振動と二次負荷を軽減するために、(可能な場合) 2 つのジョイントに等しい逆向きの動作角度を使用します。
• 継続的に最大角度近くで走行することは避けてください。断続的なイベント（衝突、機械の過渡位置など）に備えて高度な明瞭度を確保します。
• 高角度が避けられない場合は、設計のアップグレード (より大きなジョイント シリーズ、より強力なヨーク、潤滑戦略の改善、または代替ジョイント アーキテクチャ) を検討してください。

大量購入者の観点から見ると、最良の KPI は「紙上の最大角度」ではありません。 制御された振動による実際の作業角度での安定した動作 。そのため、購入者には設置形状を早期に提供することをお勧めします。多くの場合、ジョイント シリーズとチューブを最適化して総陸揚げコストを削減できます。

熱処理と冶金:「高強度」以外にバイヤーが尋ねるべきこと

ドライブ シャフトの故障の多くは、過負荷によるものではなく、疲労によって発生します。つまり、冶金と熱処理の品質が公称寸法と同じくらい重要であることを意味します。購入者は、「より強力な材料」だけを求めるのではなく、疲労と摩耗を制御する特性、つまり硬度プロファイル、コアの靭性、重要な界面（ベアリング シート、スプラインの歯、ヨーク フィレット）の表面状態を求めることで、より良い結果が得られます。

一括購入契約の高額確認項目

• ブリネリングやフレッチングに耐えるためのベアリング カップ シートおよびスプライン表面の硬度要件。
• ヨークの靱性期待値と ユニバーサルジョイントシャフト 衝撃荷重が存在する場合（脆性破壊のリスクを軽減します）。
• 一貫したロット間の動作を実現するための微細構造またはプロセス管理の文書化 (熱処理バッチのトレーサビリティ)。
• 疲労ホットスポットの表面状態（脱炭、研削焼け、鋭いエッジ）を制御します。

Rokang は熱処理、測定、物理/化学検査を 1 つのシステムに統合しているため、大量購入者をサポートできます。 トレーサビリティと再現性 これにより、地域やエンド ユーザー間のばらつきが軽減されます。これは、世界中に出荷する場合の重要な利点です。

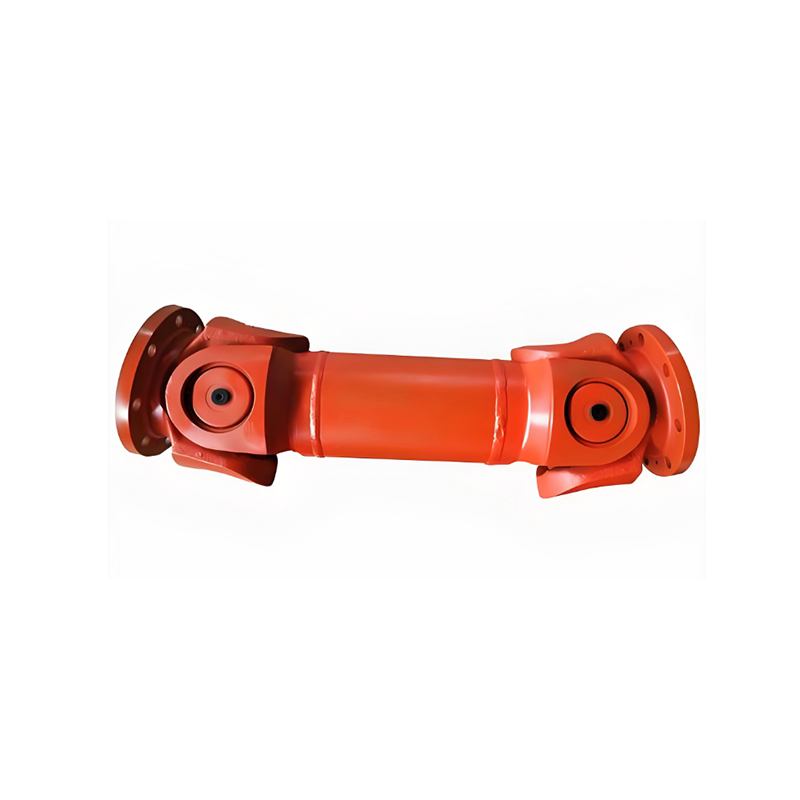

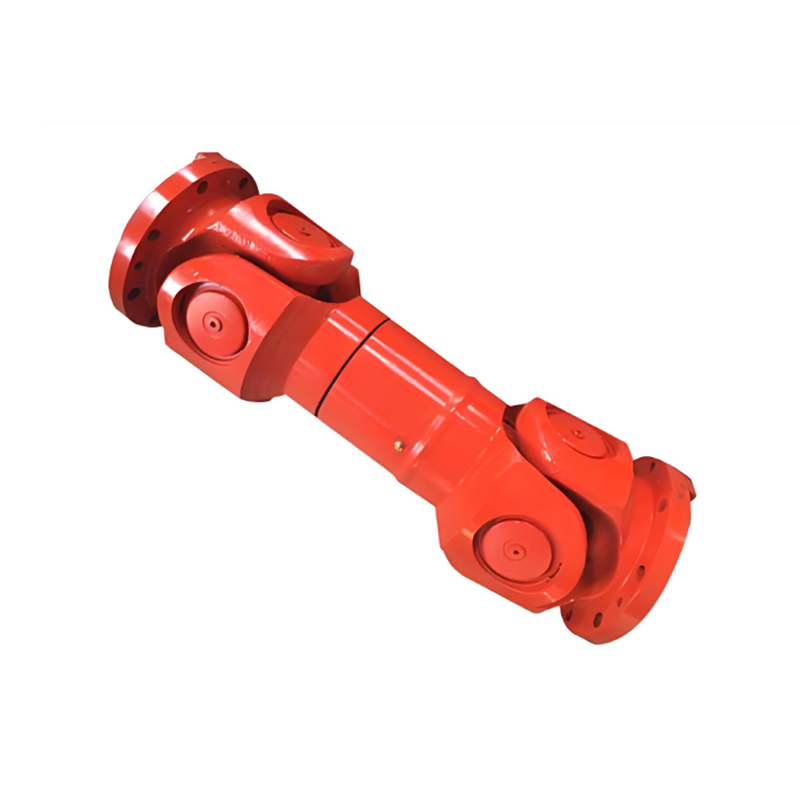

シャフトチューブの溶接品質: 歪みと疲労ホットスポットの制御

チューブとヨークの溶接は構造上、疲労が重要なプロセスです。歪みにより振れが増加する可能性があります。つま先の移行が不十分だと疲労が発生する可能性があります。貫通力が不十分だとトルク容量が低下する可能性があります。大量購入の場合は、測定可能でサービス負荷に合わせた方法で溶接の受け入れを定義することが有益です。

購入者にとって有益な受け入れコンセプト (プロセスを過度に規定することなく)

• バランスが達成可能であることを確認するために、定義されたデータム点での溶接後の振れチェックが必要です。
• よりリスクの高いデューティ サイクル (衝撃、逆転、高速) に対する非破壊検査のサンプリング プランを定義します。
• 溶接部周囲の腐食防止の期待値を指定します (過酷な環境ではコーティングの連続性が重要です)。

当社の施設では、溶接が精密機械加工および動的試験と統合されているため、歪みを制御し、結果を大規模に検証することが容易になります。調達のメリットは次のとおりです。 手戻りが減り、振動の問題が減り、現場での寿命がより予測可能になります .

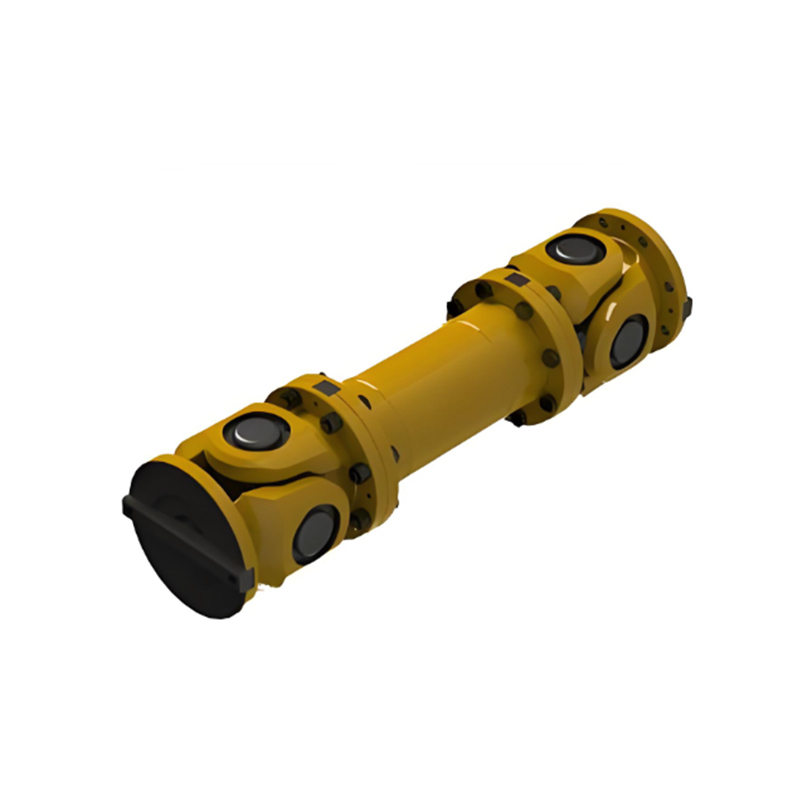

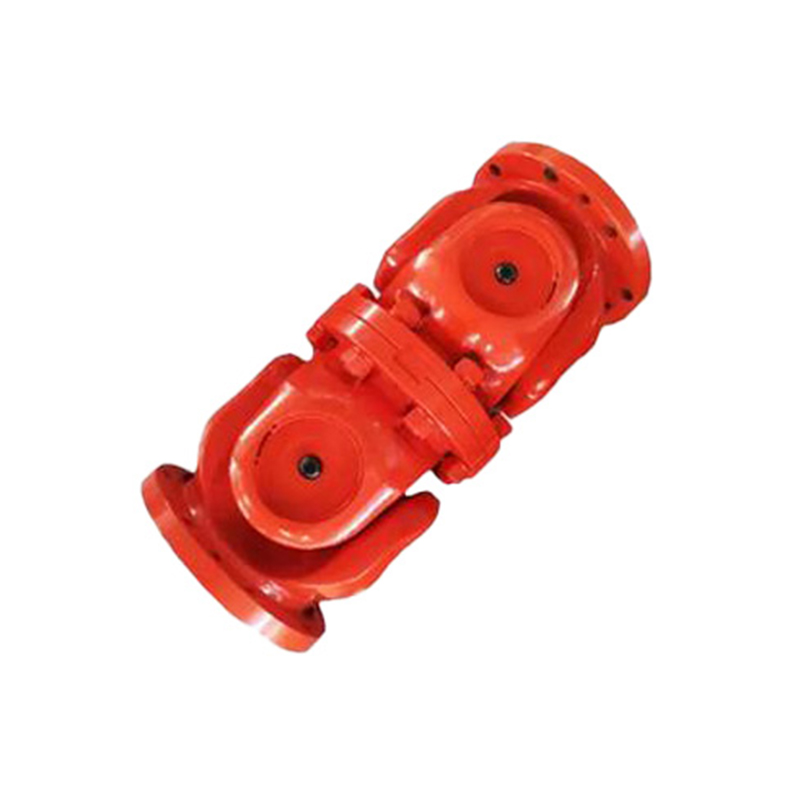

接続インターフェースの選択: フランジ、ヨーク、またはカスタム エンドによるフィールド サービスの高速化

エンドコネクションの設計は、適合性以上の影響を及ぼします。サービス速度、互換性、フレッチングを発生させずにトルクをどのように確実に伝達するかが決まります。一括購入者は、多くの場合、複数のマシンのバリエーションにわたってインターフェースを標準化し、長さとチューブのサイズを構成変数として管理することで、運用の複雑さを軽減します。

インターフェイスの選択とその最適化内容

複数の地域を管理する場合、標準化は強力な手段となり、スペアパーツの SKU が減り、トレーニングが短縮され、ダウンタイムが短縮されます。当社はカスタム最終開発もサポートしていますが、常にバイヤーが定義することを推奨しています。 保守性と互換性 前もってターゲットを定めます。

受入品質管理: サンプリング計画と最初に測定するもの

大量注文の場合、品質を安定させるための最速の方法は、寸法フィット、振れ、界面の硬さ、動的バランスの証拠など、故障モードに関連する少数の「高信号」特性に受入検査を集中させることです。検査ポイントが多すぎると、最も重要な問題を発見できずにコストが増加します。

カルダンシャフトの高信号検査ポイント

• 重要なインターフェース寸法: パイロット直径、ボルト円、キー嵌合機能、およびスプラインのフィット。
• 定義されたステーションでのラジアル振れにより、振動リスクを予測します。
• U ジョイントの関節の滑らかさとキャップの保持の完全性 (組み立ての問題の早期指標)。
• 疲労ホットスポットの表面状態: ヨーク フィレット、スプライン エッジ、溶接遷移。

Rokang の測定、物理的/化学的能力、動的試験により、工場検査記録をお客様の QC 要件に合わせて調整することができます。大量購入者の場合、これは、 紛争が減り、受け入れが早まり、下流でのパフォーマンスがより安定します .
