RSK-SWC-WD カスタマイズ製造伸縮式ショートユニバーサルジョイントカップリングなし

お問い合わせ

前へV: RSK-SWC-WF 大型伸縮なしフランジタイプ U ジョイントカップリング高品質次へ: 次の記事はありません

仕様
説明する

仕様

大きな角度ずれを補正

コンパクト設計で高耐荷重

高い伝送効率

高い信頼性と比較的簡単なメンテナンス

過酷な環境に最適

要件に応じてカスタマイズ

実際の用途では伝達するトルクの大きさにより重荷重用、中荷重用、軽荷重用、小型形に分類されます。ヘビーデューティユニバーサルカップリングは、冶金機械、重機、石油機械、建設機械、吊り上げおよび輸送機械などでよく使用されます。中耐久および軽量ユニバーサルカップリングは、自動車や機関車などの車両、軽産業機械でよく使用されます。小型ユニバーサルカップリングは、主に精密機械や制御機構などの運動伝達に使用されます。

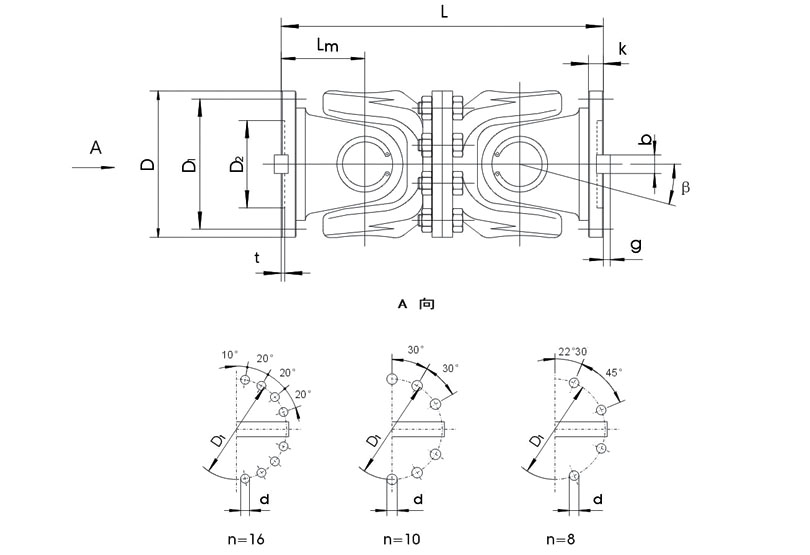

部品番号	戦術的な直径 D/mm	公称トルク Tn/kN.m	疲労トルク Tf/kN.m	角度ずれβ/(。）	寸法(mm)		動的慣性モーメントI (kg・m2)	重量 (kg)
					最小	うーん	最小	最小
SWC180WD	180	12.5	6.3	≤25	440	110	0.145	52
SWC225WD	225	40	20	≤15	480	120	0.355	82
SWC250WD	250	63	31.5	≤15	560	140	0.831	127
SWC285WD	285	90	45	≤15	640	160	1.715	189
SWC315WD	315	125	63	≤15	720	180	2.820	270
SWC350WD	350	180	90	≤15	776	194	4.791	370
SWC390WD	390	250	125	≤15	360	215	8.229	524
SWC440WD	440	355	180	≤15	1040	260	15.32	798
SWC490WD	490	500	250	≤15	1080	270	25.74	1055
SWC550WD	550	710	355	≤15	1220	305	46.78	1524
SWC620WD	620	1000	500	≤15	1360	340	83.76	2120

説明する

ユニバーサルジョイントカップリング（カルダンジョイント、フックジョイント、または U ジョイントとしても知られています）は、機械駆動システムで広く使用されている基本コンポーネントです。その主な機能は、軸が同一線上にない 2 つのシャフトを接続し、それらの間でトルクと回転運動を伝達することです。その動作原理は球面リンク機構に基づいており、接続されたシャフトが平面内で特定の夾角 (通常は最大 15° ～ 20°) を形成できるようにし、軸方向、半径方向、および角度の小さな位置ずれを補正します。

一般的なシングルユニバーサルジョイントカップリングは、主に次のコンポーネントで構成されます。

ヨーク (ドライビングヨークおよびドリブンヨーク): シャフトに取り付けられた U 字型またはヨーク型のフォークエンド。

クロスシャフト/スパイダー(十字): 4つのトラニオンジャーナルを十字状に配置したコアコンポーネントです。

ニードルローラーベアリング/プレーンベアリング: クロスシャフトジャーナルとヨーク穴の間に取り付けられ、摩擦と摩耗を軽減します。

ベアリングキャップ / 止め輪 (サークリップ): ベアリングを固定してシールし、分解を防止するために使用されます。

単一ジョイントの固有の速度変動を克服するために、エンジニアリングの実践では一般に「ダブルユニバーサルジョイント」を直列に配置することが採用されています。この設定では、等速伝動を実現するために「中間軸に対する入力軸と出力軸の角度が等しく、中間軸両端のヨークが同一平面上にある」という取り付けルールを守る必要があります。

大きな角度のずれを補正:

その最も顕著な利点。 1 つのジョイントで比較的大きな作動角 (通常 15° ～ 25°、特別な設計では最大 35°) に対応できるため、取り付け誤差が大きいシャフトや、動作中に相対移動が起こりやすいシャフトの接続に最適です。

コンパクト設計で高い耐荷重:

比較的シンプルでありながら堅牢な構造で、多くの場合高張力合金鋼から鍛造されています。非常に高いトルクを伝達することができ、大型機械（圧延機、船舶、鉱山機械など）に適しています。

高い伝送効率:

針状ころ軸受の採用により摩擦損失が少なく、98%～99.9%の効率を実現します。

高い信頼性と比較的簡単なメンテナンス:

頑丈で耐久性があり、適切に潤滑すれば長寿命です。通常、故障はクロスシャフトまたはベアリングの摩耗として現れますが、これらの交換は比較的簡単です。

過酷な環境に最適:

保護カバーまたはシールを装備すると、ほこりの多い、湿気の多い環境、または温度変化のある環境でも動作できます。

主な応用分野:

自動車産業: トランスミッションを駆動軸に接続するドライブシャフトシステム。

冶金機械: 圧延機、矯正機の駆動機構。

建設機械：クレーン、ショベル、コンクリートポンプ車などの大角度伝動が必要な場所。

製紙機械、海洋産業、大型鉱山機械: 高トルクを伝達し、軸のミスアライメントを伴う装置。
