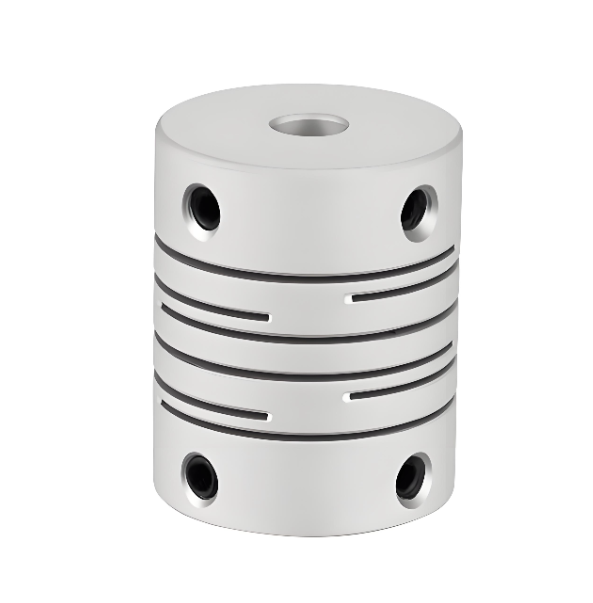

RSK-CPI 高強度アルミニウム合金平行ビーム軸継手位置決めねじ式
平行線カップリングは、平行軸伝動装置のミスアライメントを改善するために設計された機能部品です。モデルを選択する際は、定格トルク、最高速度、ねじり剛性、偏心、角度ずれ、軸方向の変位補正の許容値などの重要なパラメータに注目することが重要です。これらのパラメータによって、カップリングが特定の動作条件...
平行線カップリングは、平行軸伝動装置のミスアライメントを改善するために設計された機能部品です。モデルを選択する際は、定格トルク、最高速度、ねじり剛性、偏心、角度ずれ、軸方向の変位補正の許容値などの重要なパラメータに注目することが重要です。これらのパラメータによって、カップリングが特定の動作条件...
平行線カップリングは、平行軸伝動装置のミスアライメントを改善するために設計された機能部品です。モデルを選択する際は、定格トルク、最高速度、ねじり剛性、偏心、角度ずれ、軸方向の変位補正の許容値などの重要なパラメータに注目することが重要です。これらのパラメータによって、カップリングが特定の動作条件...
平行線カップリングは、平行軸伝動装置のミスアライメントを改善するために設計された機能部品です。モデルを選択する際は、定格トルク、最高速度、ねじり剛性、偏心、角度ずれ、軸方向の変位補正の許容値などの重要なパラメータに注目することが重要です。これらのパラメータによって、カップリングが特定の動作条件...
平行線カップリングは、平行軸伝動装置のミスアライメントを改善するために設計された機能部品です。モデルを選択する際は、定格トルク、最高速度、ねじり剛性、偏心、角度ずれ、軸方向の変位補正の許容値などの重要なパラメータに注目することが重要です。これらのパラメータによって、カップリングが特定の動作条件...
平行線カップリングは、平行軸伝動装置のミスアライメントを改善するために設計された機能部品です。モデルを選択する際は、定格トルク、最高速度、ねじり剛性、偏心、角度ずれ、軸方向の変位補正の許容値などの重要なパラメータに注目することが重要です。これらのパラメータによって、カップリングが特定の動作条件...
平行線カップリングは、平行軸伝動装置のミスアライメントを改善するために設計された機能部品です。モデルを選択する際は、定格トルク、最高速度、ねじり剛性、偏心、角度ずれ、軸方向の変位補正の許容値などの重要なパラメータに注目することが重要です。これらのパラメータによって、カップリングが特定の動作条件...
ビーム カップリング(またはヘリカル カップリング)は、シャフト用の一体型フレキシブル コネクタで、スパイラル カットを施した 1 つの金属ブロックから機械加工されて柔軟な「ビーム」を作成し、角度、平行、軸の位置ずれをバックラッシュなく吸収しながらトルクを伝達できるため、エラーのないスムーズな動作が重要なロボット工学、エンコーダ、ポンプの精密動作制御に最適です。
仕組み
一体構造: 固体シリンダーから機械加工され、らせん状のスロットを備えた一体構造の部品が作成されます。
柔軟性: スパイラルカットは柔軟なビームとして機能し、シャフトの動き (角度、平行オフセット、軸方向) に合わせて曲がります。
バックラッシゼロ:一体型のため、多部品カップリングのような隙間や遊び(バックラッシ)がなく、正確な位置決めが可能です。
主な機能と種類
カスタマイズ可能: カットのリード (ピッチ) と開始数を変更することで柔軟性を調整できます。
材質: 一般的にはアルミニウムまたはステンレス鋼ですが、チタンも使用されます。
シングルビームとマルチビーム: シングルビームは角度の柔軟性に優れています。マルチビームは、より多くの平行ずれを処理します。
一般的なアプリケーション
モーション コントロール: サーボ モーター、ロボット工学、自動機械。
計装: エンコーダとセンサーの接続シャフト。
ポンプ: 軽量ポンプおよびその他の一般的な機械システム。
理想的な用途
精密位置決めシステム。
エラーのない送信が必要なアプリケーション。
低~中トルク、高速、低負荷作業。
いつ使用するか
正確でバックラッシュのない動きが必要な場合。
軸のずれをコンパクトなユニットで接続します。
カップリングギアが位置のずれたシャフト間でトルクをどのように伝達するか 外歯を備えた 2 つのハブが、対応する内歯を備えたスリーブで包まれています。これが、すべてのカップリング ギアの背後にある中心的な形状です。トルクは、剛性の高いボルト接合部ではなく、噛み合った歯を通過し、その噛み合いに組み込まれたクリアランスにより、接続されたシャフトに曲げ応力を伝達することなく、カップリングがミスアライメントを吸収できるようになります。 実際の設置では、次の 3 種類の位置ずれが発生します。平行オフセット。平行ではあるが同軸ではありません。もう 1 つは軸方向で、動作中にシャフトの端が近づいたり離れたりします...
READ MORE工業用クロスシャフトユニバーサルカップリングとボールの主な違い ケージ タイプ 等速ユニバーサルカップリング 伝達の滑らかさと適用可能な作業条件にあります。前者は構造が簡単で、負荷容量が非常に高いですが、速度変動が発生するため、低速、高負荷の用途に適しています。後者は、低振動で厳密な等速伝達を実現し、高速、大角度、精密駆動のシナリオに適しています。 コア性能の比較 * 等速特性と滑ら...
READ MOREサーペンタイン スプリング カップリングを理解する A サーペンタインスプリングカップリング は、2 つの回転軸を接続し、位置ずれを吸収し、振動衝撃を吸収するように設計された特殊な機械装置です。リジットカップリングとは異なり、一連の連動する波形金属バネを利用してトルクを柔軟に伝達します。 これらのカップリングは、次のようなヘビーデューティ産業用途で特に価値があります。 衝撃荷重吸収 そして メンテナンスフリーの運用 重要です。独自の設計により、重大な摩耗を引き起こすことなく角度、平行、軸方向のずれを許容できるため、要求の厳しい環境に...
READ MOREヘリカル ビーム カップリングは、角度、軸、および平行のミスアライメントに対応しながらトルクを伝達できる能力で広く評価されています。ヘリカルカット設計の柔軟性を活用することで、これらのカップリングはシャフトや接続された機械への応力集中を軽減します。江蘇六康重工業では、ヘリカルカップリングを高級合金鋼から精密機械加工し、熱処理と動的試験を経て、重荷重や高速運転下での長期耐久性を確保しています。当社の専門知識により、重要な産業環境において輸入ソリューションを確実に置き換えるカップリングを提供できることを誇りに思います。
ビーム カップリングは、バックラッシュを生じさせることなく位置ずれに対処できるという点で、従来のクロス シャフトやドラム ギア カップリングとは異なります。ボールケージタイプの等速ユニバーサルカップリングは、鉱山や船舶用途などの高速で高負荷のシナリオに優れていますが、ヘリカルビームカップリングは、精密位置決め装置、サーボモーター、計装に最適です。独自の柔軟性とねじれに対するコンプライアンスにより、振動を軽減し、接続されたコンポーネントの寿命を延ばします。
高品質のヘリカルカップリングを製造するには、綿密な機械設計と高度な機械加工能力が必要です。当社の施設では、精密旋削、フライス加工、溶接、熱処理に加え、総合的な測定、化学試験、動的試験を網羅する一連の設備をワンストップで利用しています。これにより、すべてのビーム結合が厳しい公差を満たし、要求の厳しい用途でも確実に動作することが保証されます。当社の統合アプローチにより、競争力のある価格を維持しながら業界標準を超えるカップリングを自信を持って約束できます。
ヘリカル ビーム カップリングの最近の技術革新は、必要に応じてねじり剛性を最小限に抑えながら、トルク容量を最適化することに重点を置いています。たとえば、複数スタートのヘリカル カットにより、カップリング本体全体に荷重をより均等に分散できるため、局所的な応力が軽減され、耐用年数が延長されます。江蘇六康重工業は、軍や学術機関との研究協力を活用してこれらの設計を改良し、装甲車両、海軍推進システム、高速繊維機械などの分野で信頼性の高い動作を保証しています。
| メトリック | ビームカップリング | ヘリカルカットカップリング |
| 角度のずれ | 中等度 | 高 |
| 軸方向の動き | 限定 | 素晴らしい |
| バックラッシュ | 低い | ゼロに近い |
| トルク容量 | 中等度 | 高 |
当社のヘリカルカップリングは、ヨーロッパの精密オートメーションシステムからインドや中東の大型機器に至るまで、世界中で成功を収めています。先進的な設計、高品質の素材、厳格な品質管理を組み合わせることで、江蘇六康重工業は各カップリングが期待される性能を満たすだけでなく、長期的な信頼性も保証します。私たちの製品が有名な海外ブランドに取って代わり、国内のエンジニアリングが国際レベルのパフォーマンスを提供できることを実証していることを誇りに思います。
