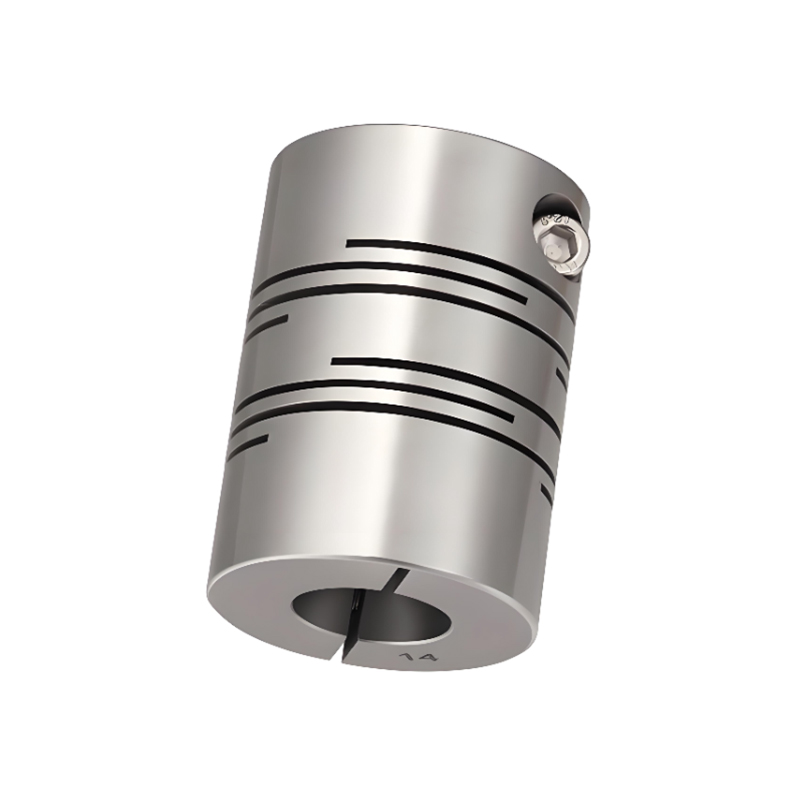

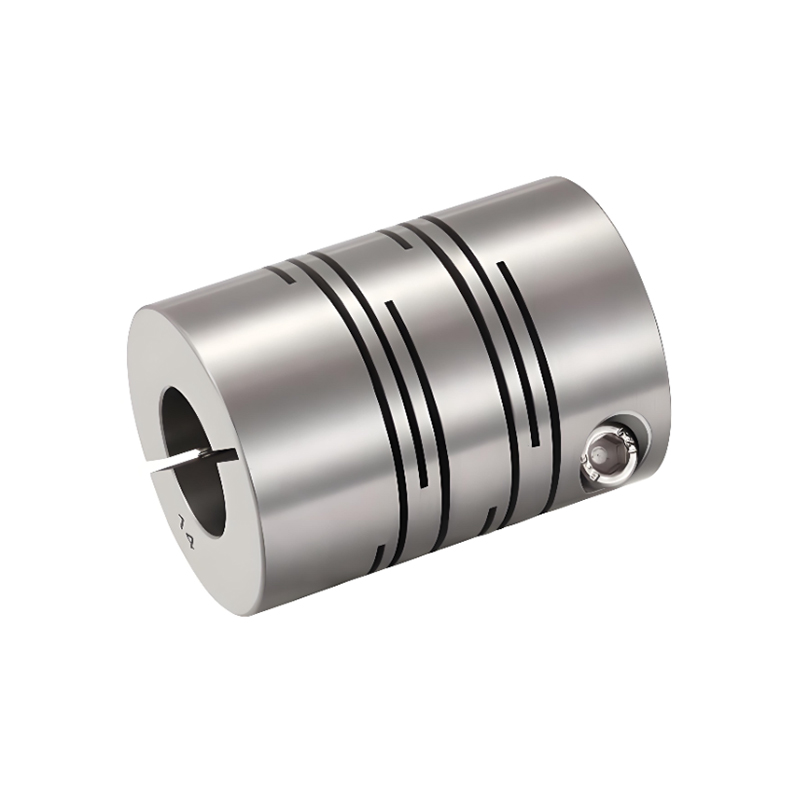

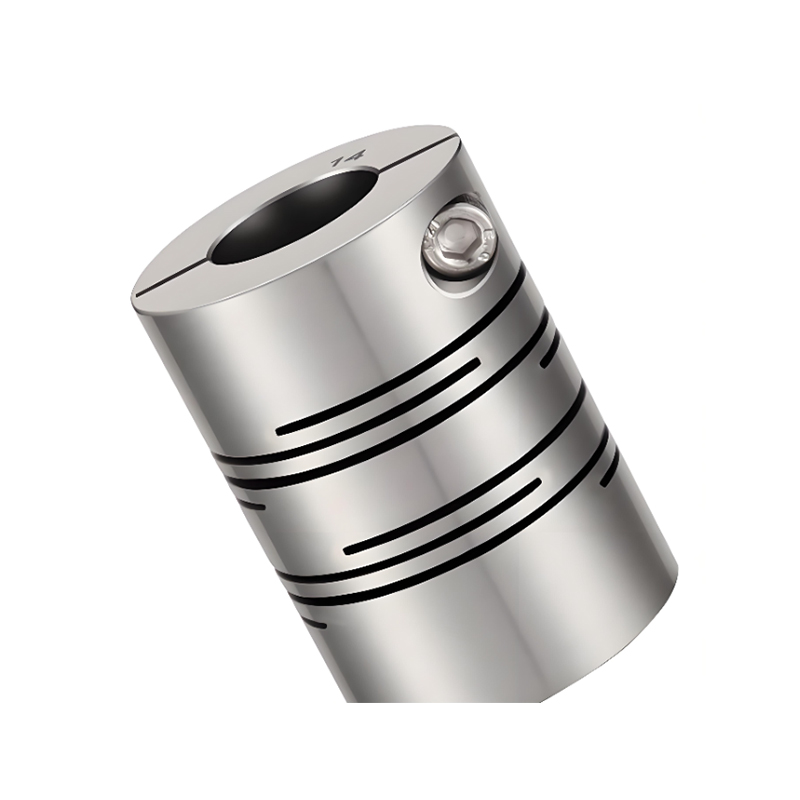

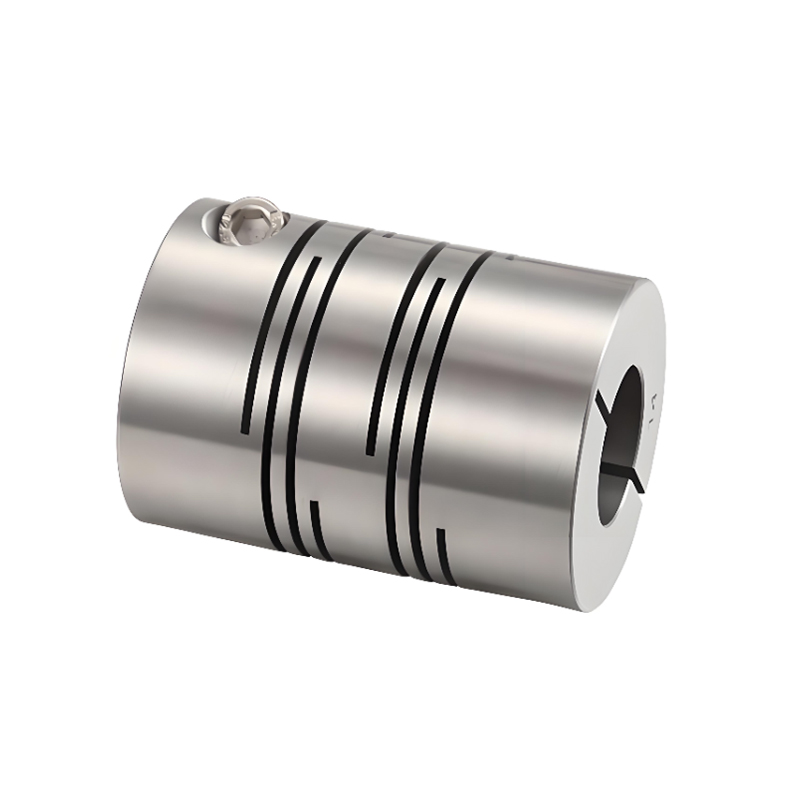

RSK-CPPCG 高強度ステンレス平行線軸カップリング クランプ式

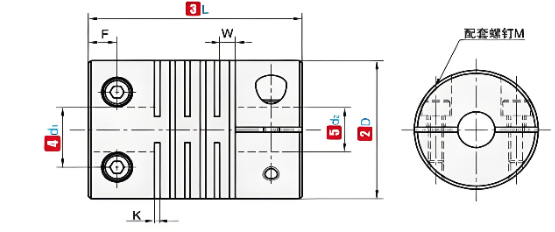

コードネーム

D

L

標準内径(mm)

K

W

F

M

締め付けトルク(N・m)

RSK-CPPCG

16

17.4

3 4 5 6

0.55

1.18

3.0

M2.5

0.8

19

20

3 4 5 6  6.35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4 5 6 6.35 7 8 9 10 11

0.55

1.49

3.78

M3

1.2

29

30

5 6 6.35 7 8 9 9.525 10 11 12 12.7

0.55

1.81

4.5

M3

1.2

34

35

8 9 9.525 10 11 12 12.7 14 15 16

0.8

2.09

5.1

M3

1.2

39

40

8 9 9.525 10 11 12 12.7 14 15 16  18  19

0.8

2.34

7.0

M4

2.5

44

45

8 9 9.525 10 11 12 12.7 14 15 16  18  19  20

0.8

2.54

7.75

M4

2.5

注：カップリング両端の内穴は最小内径と最大内径を自由に組み合わせることができます。表に記載されている内径サイズは参考値です。お客様のご要望の穴径も参考値です。お客様のご希望の穴径につきましてはお問い合わせください。

コードネーム

D

L

定格トルク(N・m)

許容バイアス(mm)

傾きを許容(∠°)

軸ズレ許容(mm)

RPM を許可する

静的ねじり剛性(N.m/rad)

慣性モーメント(N・m)

重量(g)

RSK-CPPCG

16

17.4

2

0.05

0.5

±0.10

8000

200

2.8x10 ^-5

21

19

20

4

0.05

0.5

±0.10

8000

270

6.2x10 ^-5

33

24

25

6

0.05

0.5

±0.10

6200

790

2.0x10 ^-5

66

29

30

8

0.05

0.5

±0.10

5000

1400

5.2x10 ^-5

120

34

35

12

0.05

0.5

±0.10

4300

2200

1.1x10 ^-4

183

39

40

15

0.05

0.5

±0.10

4000

4100

2.3x10 ^-4

246

44

45

23

0.05

0.5

±0.10

3600

5100

4.3x10 ^-4

358

注: 上記の慣性トルクおよび技術パラメータは、最大口径の基準によって測定されます。最大定格トルク値はカップリング自体の耐久性に関係します。外径が大きいほど力は大きくなり、外径が小さいほど許容速度は大きくなります。
