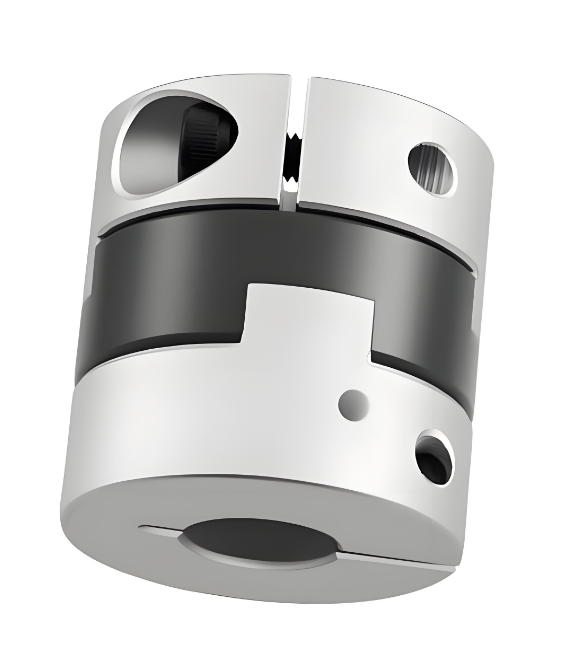

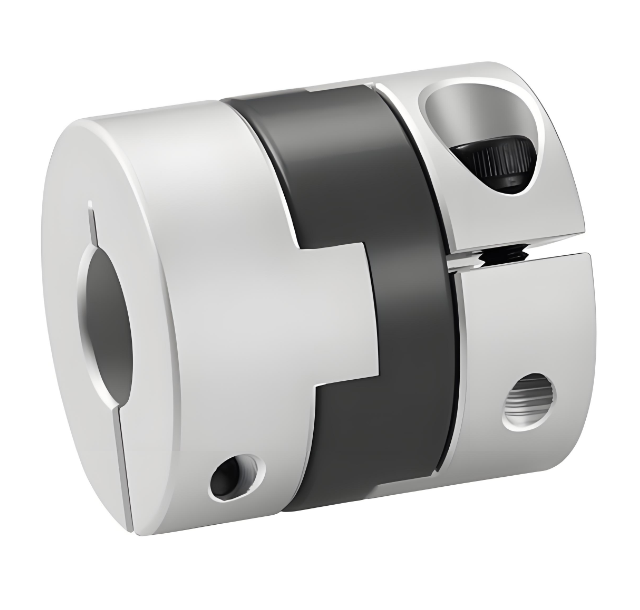

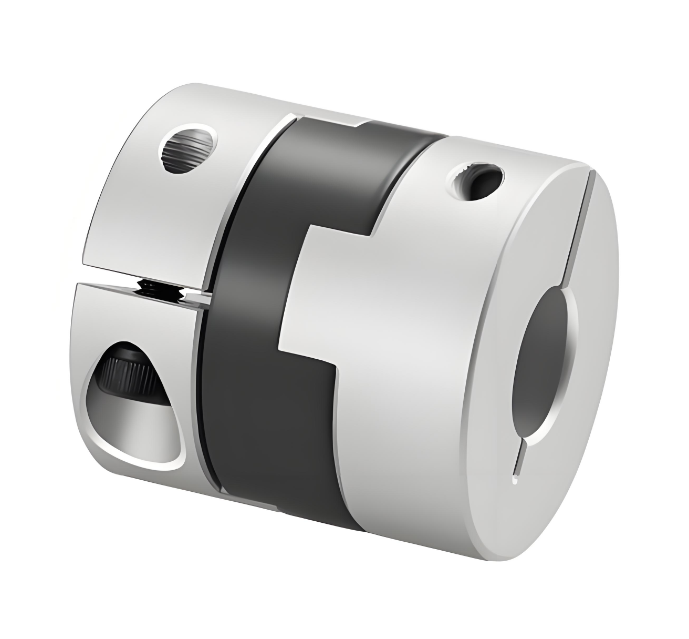

RSK-CPHPCG ステンレス製高トルククロススライダーカップリング クランピングタイプ

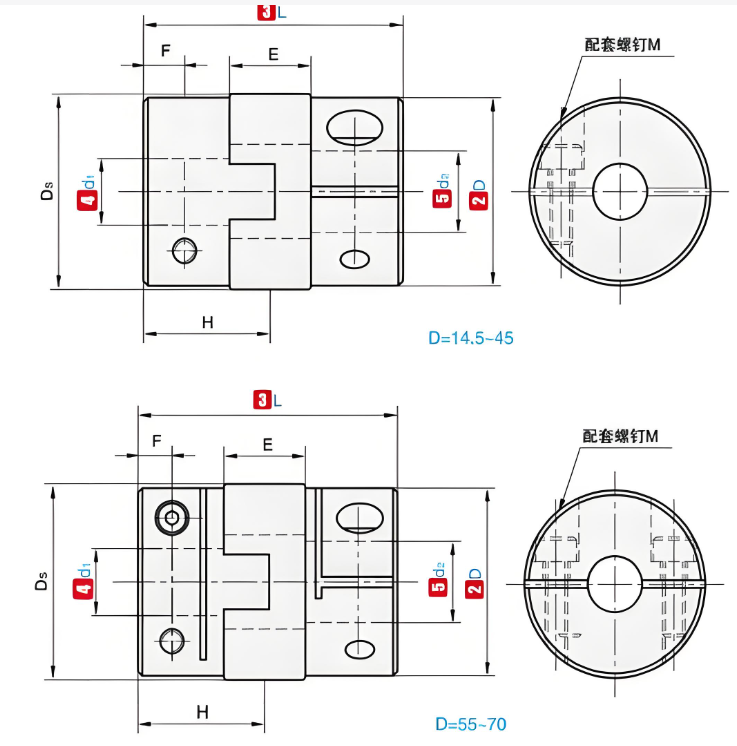

代号

コードネーム

D

L

常用D1/D2内径尺寸 標準内径(mm)

E

F

H

M

拧紧扭ク

締め付けトルク(N・m)

RSK-CPHPCG

14.5

18.4

4 5 6 6.35

5.5

3.3

8.9

M2.5

0.8

16.8

24.4

4 5 6 6.35

6.2

4.2

12.0

M3

1.2

20

27.2

5 6 6.35 7 8 9 9.525 10

7.3

4.5

13.4

M3

1.2

26

30.4

5 6 6.35 7 8 9 9.525 10  11  12

7.5

5.0

15.0

M4

2.5

30

33

5 6 6.35 7 8 9 9.525 10  11  12  12.7  14

8.8

6.0

16.0

M4

2.5

34

34

5 6 6.35 7 8 9 9.525 10  11  12  12.7  14  15  16

8.5

6.0

16.5

M5

5

38

40

5 6 6.35 7 8 9 9.525 10  11  12  12.7  14  15  16  17  18  19  20

9.7

7.0

19.5

M5

5

代号

コードネーム

D

L

定トルク 定格トルク(N.m)

容许偏心 許容バイアス(mm)

容许偏角 傾きを許可します(∠°)

容许轴方向偏差 軸方向の偏差を許容します(mm)

容许转速許可 RPM

静态扭转钢度静的ねじり剛性(N.m/rad)

惯性トルク 慣性モーメント(N.m)

重量重量(g)

RSK-CPHPCG

14.5

18.4

1.6

0.6

2

±0.12

8000

80

2.0x10 ^-7

17

16.8

24.4

2.2

0.8

6500

220

1.0x10 ^-6

30

20

27.2

3.2

1.2

5500

320

1.0x10 ^-6

48

26

30.4

6

1.8

±0.25

4500

400

1.0x10 ^-6

90

30

33

15

4500

1100

1.0x10 ^-5

120

34

34

16

2.2

3500

2200

1.0x10 ^-5

172

38

40

28

3500

3200

1.0x10 ^-5

250
