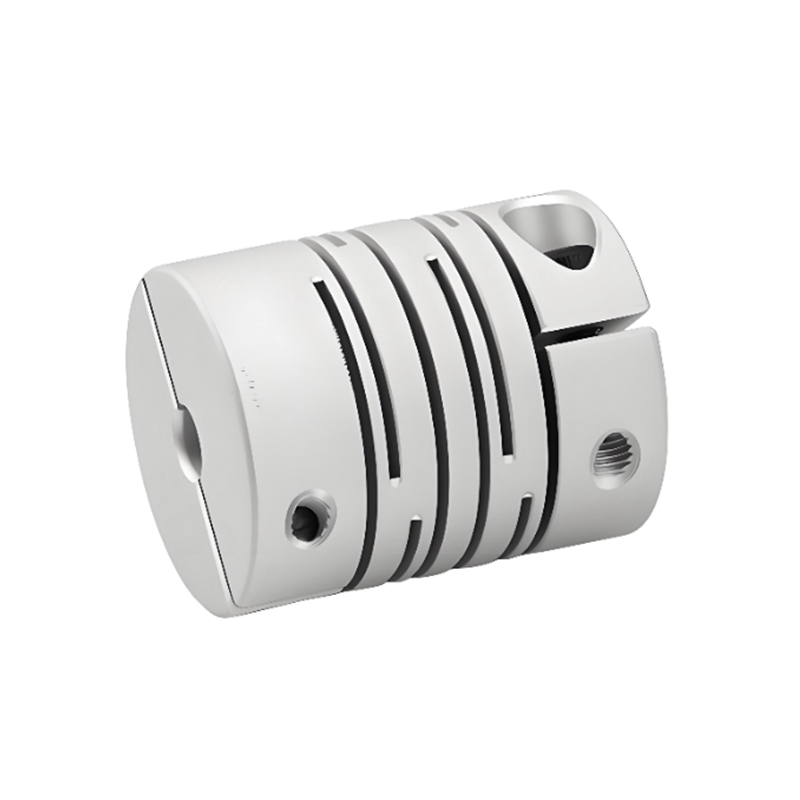

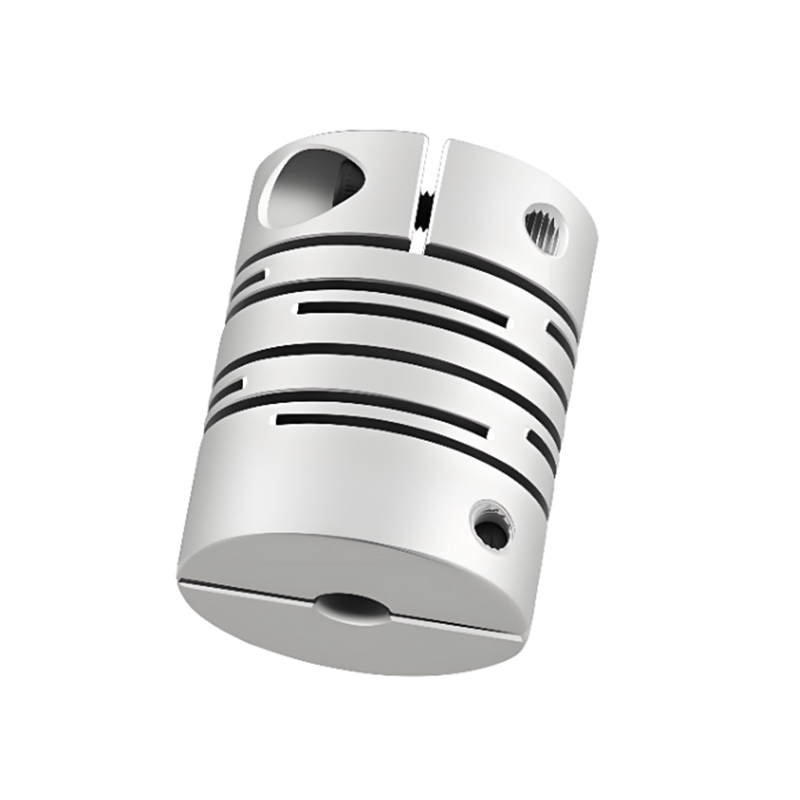

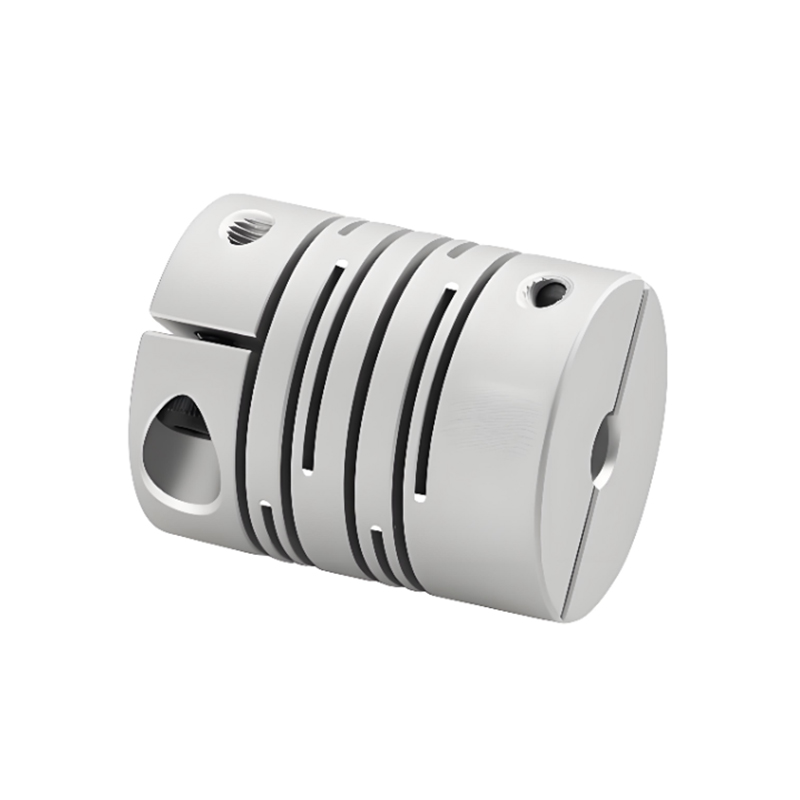

RSK-CPPC 高剛性アルミ合金平行線軸カップリング クランプ式

コードネーム

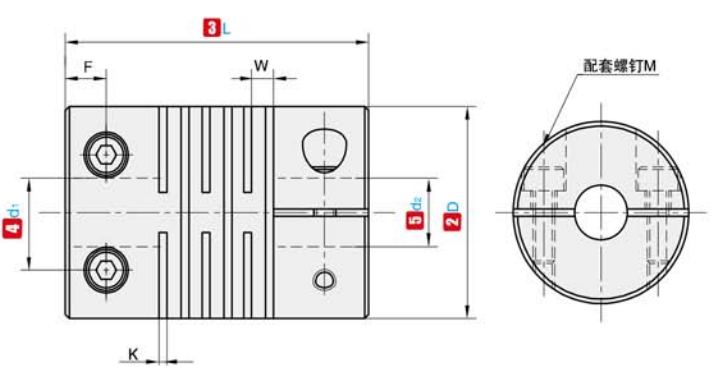

D

L

標準内径(mm)

K

W

F

M

締め付けトルク(N・m)

RSK-CPPC

16

17.5

3 4 5 6

0.55

1.18

3.0

M2.5

0.8

19

20

3 4 5 6  6.35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4 5 6 6.35 7 8 9 10

0.55

1.49

3.78

M3

1.2

29

30

5 6 6.35 7 8 9 9.525 10 11 12

0.55

1.81

4.5

M3

1.2

34

35

8 9 9.525 10 11 12 12.7 14 15 16

0.8

2.09

5.1

M3

1.2

注：カップリング両端の内穴は最小内径と最大内径を自由に組み合わせることができます。表に記載されている内径サイズは参考値です。お客様のご要望の穴径も参考値です。お客様のご希望の穴径につきましてはお問い合わせください。

コードネーム

D

L

定格トルク(N・m)

許容バイアス(mm)

傾きを許容(∠°)

軸ズレ許容(mm)

RPM を許可する

静的ねじり剛性(N.m/rad)

慣性モーメント(N・m)

重量(g)

RSK-CPPC

16

17.5

0.75

0.05

0.5

±0.10

24000

200

2.8x10 ^-7

7

19

20

1.5

0.05

0.5

±0.10

20000

270

6.2x10 ^-7

12

24

25

2.2

0.05

0.5

±0.10

16000

790

2.0x10 ^-6

23

29

30

3

0.05

0.5

±0.10

13000

1400

5.2x10 ^-6

41

34

35

4.5

0.05

0.5

±0.10

11000

2200

1.1x10 ^-5

62

注: 上記の慣性トルクおよび技術パラメータは、最大口径の基準によって測定されます。最大定格トルク値はカップリング自体の耐久性に関係します。外径が大きいほど力は大きくなり、外径が小さいほど許容速度は大きくなります。
