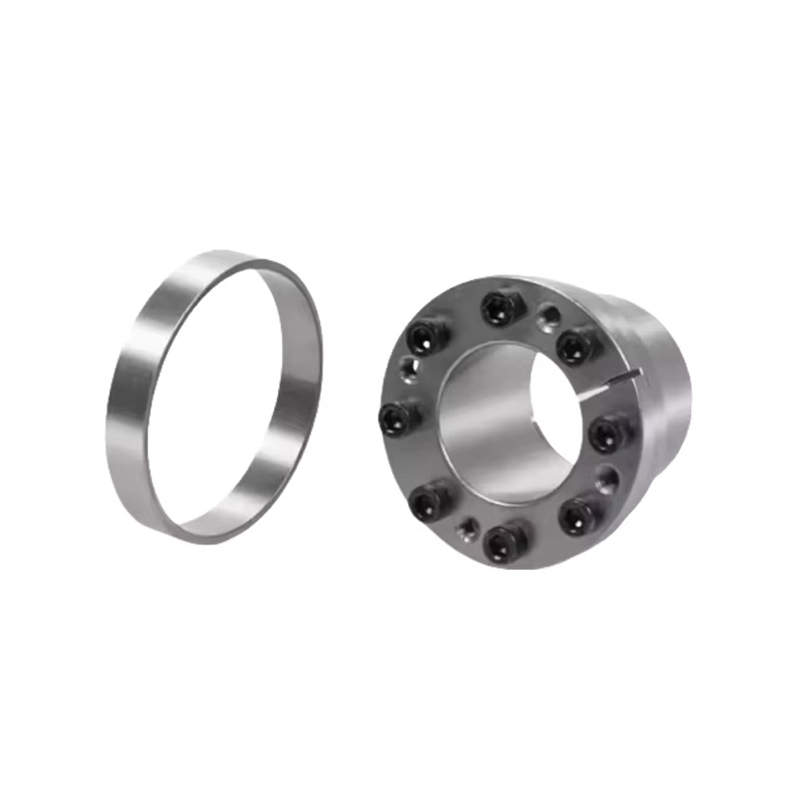

RSK-Z11 高い動耐荷重を備えた超高トルク伝動用拡張スリーブ 高剛性、強力な安定性

RSK-Z11 高い動耐荷重を備えた超高トルク伝動用拡張スリーブ 高剛性、強力な安定性

お問い合わせ
  • 仕様
  • 説明する
仕様

サイズ（mm） 寸法(mm) 定格荷重 接触圧力(MPa) 止めネジ 重量(約kg)
L1 L2 D1 アキシアル(kN) トルク(N・m) シャフト(MPa) ハブ(MPa) 締付量(N・m)
6×14×21 10 24 25 4 12 185 80 2 0.05
7×15×25 12 29 27 7 24 223 105 5 0.06
8×15×25 12 29 27 7 29 207 111 5 0.07
9×16×26 14 30 28 10 42 197 110 5 0.07
10×16×26 14 30 28 10 48 179 112 5 0.07
11×18×26 14 30 32 10 51 165 102 5 0.07
12×18×26 14 30 32 10 55 152 100 5 0.08
13×23×26 14 30 38 10 64 143 82 5 0.11
14×23×26 14 30 38 10 68 130 80 5 0.11
15×24×36 16 42 45 18 133 194 121 17 0.22
16×24×36 16 42 45 18 140 180 118 17 0.22
17×26×38 18 44 47 22 180 190 125 17 0.25
18×26×38 18 44 47 22 200 180 125 17 0.23
19×27×38 18 44 49 22 210 172 121 17 0.25
20×28×38 18 44 50 22 220 160 115 17 0.26
22×32×45 25 51 54 22 250 113 78 17 0.36
24×34×45 25 51 56 22 270 106 76 17 0.35
25×34×45 25 51 56 22 280 101 76 17 0.34
28×39×45 25 51 61 32 450 130 93 17 0.42
30×41×45 25 51 62 32 500 133 95 17 0.43
32×43×45 25 51 65 35 540 115 86 17 0.49
35×47×52 32 58 69 44 800 106 81 17 0.55
38×50×52 32 58 72 45 900 105 79 17 0.62
40×53×52 32 58 75 45 900 92 68 17 0.64

サイズ（mm） 寸法(mm) 定格荷重 接触圧力(MPa) 止めネジ 重量(約kg)
L1 L2 D1 アキシアル(kN) トルク(N・m) シャフト(MPa) ハブ(MPa) 締付量(N・m)
42×55×52 32 58 78 47 1000 90 81 17 0.85
45×59×70 45 78 86 80 1950 105 78 41 1.05
48×62×70 45 78 87 81 1800 102 78 41 1.13
50×65×70 45 78 92 81 2020 96 72 41 1.26
55×71×80 55 88 98 95 2730 89 68 41 1.53
60×74×80 55 88 104 98 2870 76 61 41 1.66
65×87×80 55 88 111 99 3190 73 57 41 1.9
70×90×96 65 106 119 147 5150 82 69 83 3
75×95×96 65 106 126 153 5710 88 66 83 3.1
80×100×96 65 106 131 196 8260 103 77 83 3.3
85×106×96 65 106 137 204 8670 97 82 83 3.6
90×112×96 65 106 144 206 8800 88 74 83 4
95×120×96 65 106 149 237 11300 103 82 83 4.7
100×125×96 65 106 154 285 14300 114 90 83 5.2
110×140×128 90 140 180 293 16600 83 68 145 8.7
120×155×128 90 140 198 302 17700 71 56 145 10.6
130×165×128 90 140 208 380 24800 89 69 145 11.3
