卸売 RSK-Z12A 超高トルク拡張スリーブ鋼構造高剛性強力な安定性と耐衝撃性

ホーム / 製品 / ロッキングアセンブリ / RSK-Z12A 超高トルク拡張スリーブ鋼構造高剛性強力な安定性と耐衝撃性

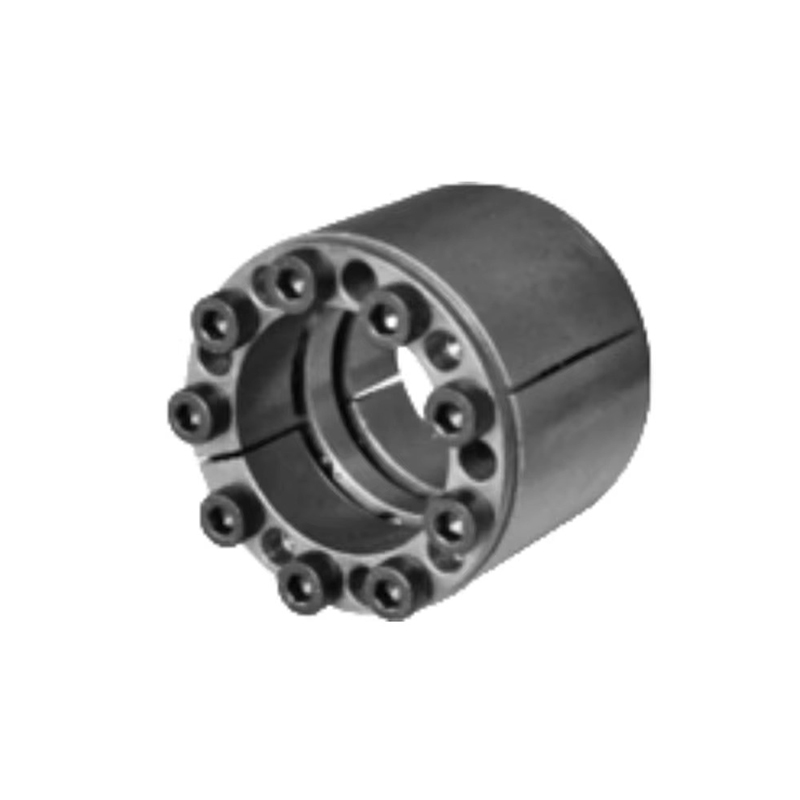

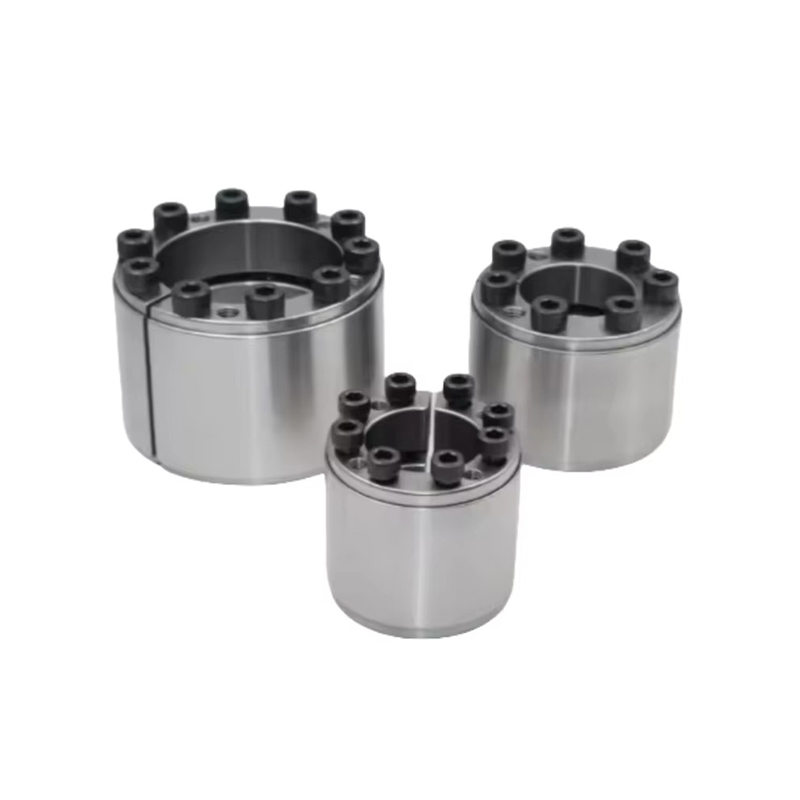

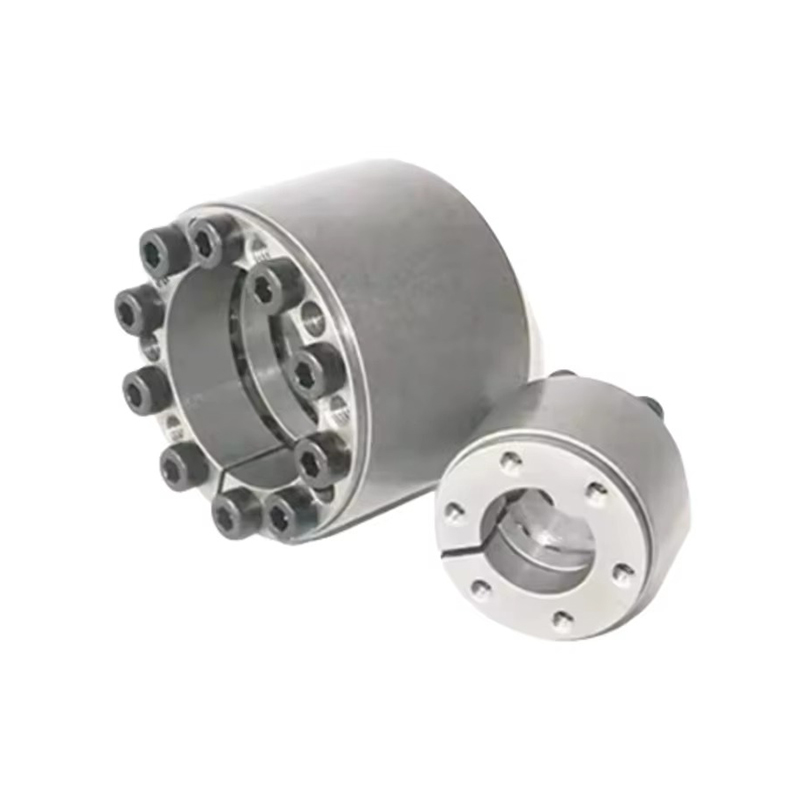

RSK-Z12A 超高トルク拡張スリーブ鋼構造高剛性強力な安定性と耐衝撃性

RSK-Z12A 超高トルク拡張スリーブ鋼構造高剛性強力な安定性と耐衝撃性

お問い合わせ
  • 仕様
  • 説明
仕様

サイズ(mm) 寸法(mm) 定格荷重 接触圧力(MPa) 止めネジ 重量(約kg)
L1 L2 アキシアル(kN) トルク(N・m) シャフト(MPa) ハブ(MPa) 締付量(N・m)
25×50×40 32 46 65 810 288 98 17 0.85
25×55×40 32 46 65 950 288 102 17 0.35
28×55×40 32 46 78 970 261 98 17 0.4
30×55×40 32 46 85 1100 247 98 17 0.5
38×75×54 44 62 145 2790 263 117 41 1.54
42×75×54 44 62 151 3020 293 121 41 1.29
45×75×54 44 62 151 3150 248 116 41 1.15
48×75×64 56 72 159 3890 261 96 41 1.3
50×80×64 56 72 163 4110 156 97 41 1.26
55×80×64 56 72 193 4320 167 94 41 1.46
60×90×64 56 72 211 6130 160 109 41 1.55
65×115×78 70 88 314 11730 184 117 83 2.9
70×115×78 70 88 340 11940 159 104 83 3
75×120×78 70 88 392 16400 166 130 83 3.4
85×125×78 70 88 400 16500 175 119 83 3.7
95×135×78 70 88 412 19000 160 112 83 5
100×145×100 90 112 559 27200 165 113 145 6
115×155×100 90 112 593 37900 163 111 145 6.4
120×180×100 90 132 666 59900 153 119 230 10
130×185×116 104 130 783 60900 171 126 230 10
140×210×116 104 130 901 85200 160 122 355 12.4
160×235×146 134 162 1257 107000 146 118 355 15.7
170×235×146 134 162 1393 136000 153 111 355 19.6
190×250×146 134 162 1440 198000 150 104 355 21.5
200×260×146 134 162 1640 232000 150 116 355 30
220×285×146 134 162 1760 283000 150 112 690 33
260×325×166 165 197 2560 358000 139 125 690 49.8
300×375×177 165 197 2960 446000 157 116 690 50
