Wholesale RSK-Z8 分解・組立が容易で耐疲労性に優れた高精度拡張スリーブ

ホーム / 製品 / ロッキングアセンブリ / RSK-Z8 分解・組立が容易で耐疲労性に優れた高精度拡張スリーブ

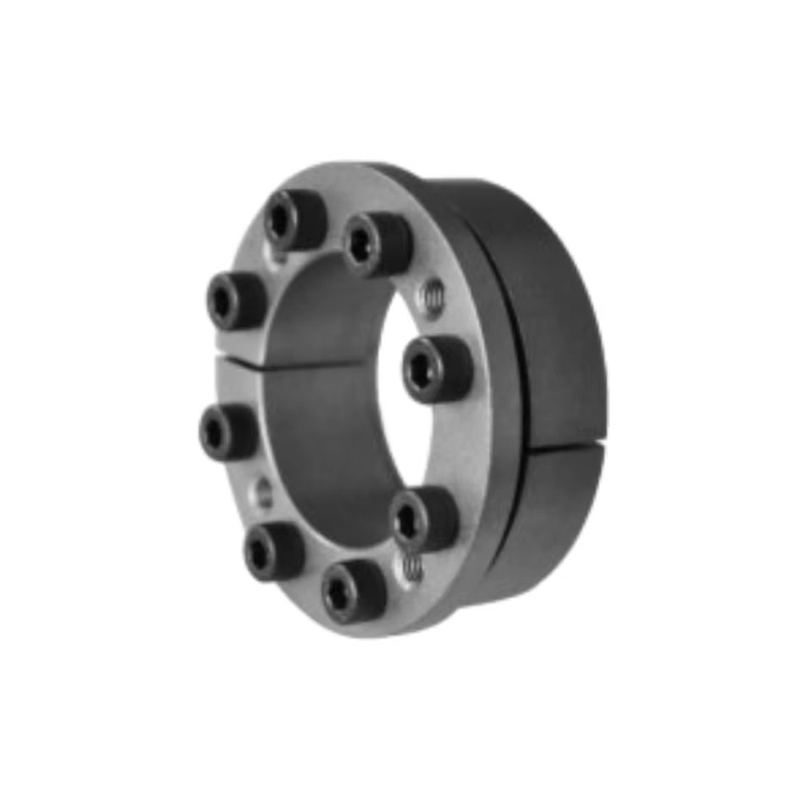

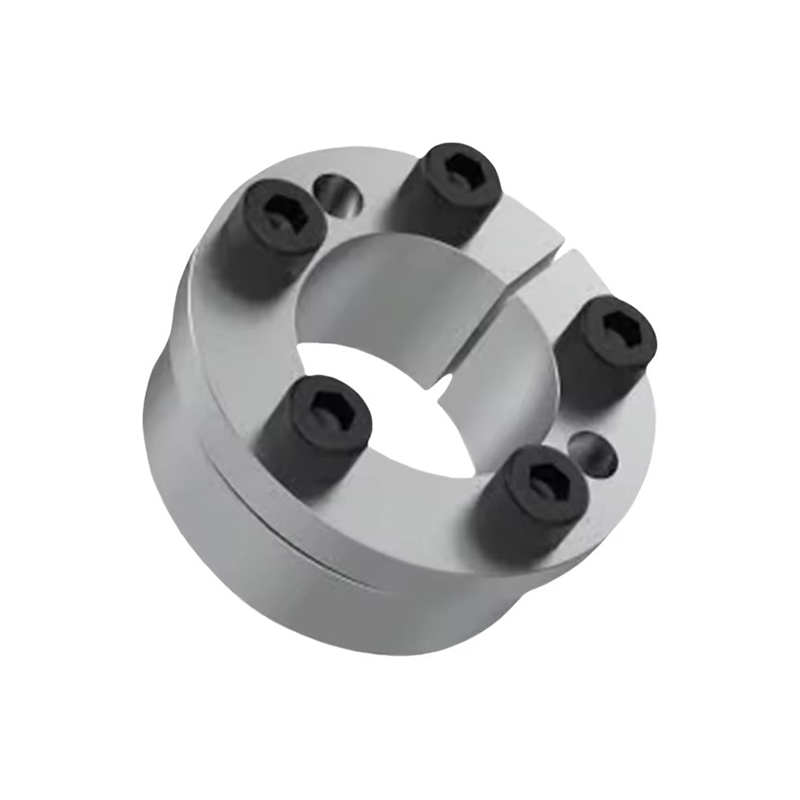

RSK-Z8 分解・組立が容易で耐疲労性に優れた高精度拡張スリーブ

RSK-Z8 分解・組立が容易で耐疲労性に優れた高精度拡張スリーブ

お問い合わせ
  • 仕様
  • 説明する
仕様

サイズ(mm) 寸法(mm) 定格荷重 接触圧力(MPa) 止めネジ 重量(約kg)
L1 L2 D1 アキシアル(kN) トルク(N・m) シャフト(MPa) ハブ(MPa) 締付量(N・m)
18×47×28 17 34 54 28 270 212 94 17 0.3
19×47×28 17 34 54 28 274 215 93 17 0.3
20×47×28 17 34 54 28 280 218 94 17 0.32
22×47×28 17 34 54 28 300 200 95 17 0.32
24×50×28 17 34 57 28 330 178 89 17 0.35
25×50×28 17 34 57 34 420 210 105 17 0.32
28×55×28 17 34 62 35 510 177 96 17 0.37
30×55×28 17 34 62 35 510 177 96 17 0.37
32×60×28 17 34 67 40 730 222 116 17 0.39
35×60×28 17 34 67 44 770 194 112 17 0.39
38×65×28 17 34 72 45 830 181 103 17 0.46
40×65×28 17 34 72 50 940 182 109 17 0.46
42×75×33 20 41 82 70 1590 234 130 41 0.72
45×75×33 20 41 82 70 1630 213 124 41 0.7
48×80×33 20 41 87 70 1740 198 119 41 0.8
50×80×33 20 41 87 80 1830 195 120 41 0.77
55×85×33 20 41 92 80 2210 192 125 41 0.8
60×90×33 20 41 97 80 2410 178 120 41 0.88
65×95×33 20 41 102 90 3090 192 131 41 0.93
70×110×40 24 50 117 130 4620 208 134 83 1.6
75×115×40 24 50 122 130 4900 191 123 83 1.76
80×120×40 24 50 127 130 5000 176 119 83 1.81
85×125×40 24 50 132 150 6300 195 135 83 1.9
90×130×40 24 50 137 150 6800 187 131 83 2
95×135×40 24 50 142 160 7700 191 132 83 2.1
100×145×44 26 56 152 190 9800 202 141 145 2.8
110×155×44 26 56 162 200 10300 173 125 145 3.2
120×165×44 26 56 172 220 12200 189 138 145 3.4
130×180×54 34 66 187 280 19000 177 126 145 5.1
140×190×54 34 68 197 290 20000 158 115 230 5.4

サイズ(mm) 寸法(mm) 定格荷重 接触圧力(MPa) 止めネジ 重量(約kg)
L1 L2 D1 アキシアル(kN) トルク(N・m) シャフト(MPa) ハブ(MPa) 締付量(N・m)
150×200×54 34 68 207 340 26000 179 133 230 5.6
160×210×54 34 68 217 370 30000 141 139 230 6
170×225×64 44 78 232 380 34000 185 106 230 7.9
180×235×64 44 78 242 400 35000 130 101 230 8
190×250×64 44 78 257 460 48000 161 120 230 10
200×260×64 44 78 267 500 48000 144 110 230 10.5
220×285×72 50 88 294 587 64500 145 110 355 13.4
240×305×72 50 88 314 734 88000 165 130 355 14.3
260×325×72 50 88 334 840 114000 180 145 355 15.5
280×355×84 60 102 364 948 132000 150 120 485 22.9
300×375×84 60 102 384 1059 129000 150 125 485 24.1
320×405×101 74 121 414 1374 250000 160 120 690 36.4
340×425×101 74 121 434 1603 272500 140 130 690 38.4
360×455×116 86 138 464 1710 308000 175 115 930 46.2
380×475×116 86 138 486 1995 379000 155 125 930 55
400×495×116 86 138 504 1995 399000 150 120 930 61
