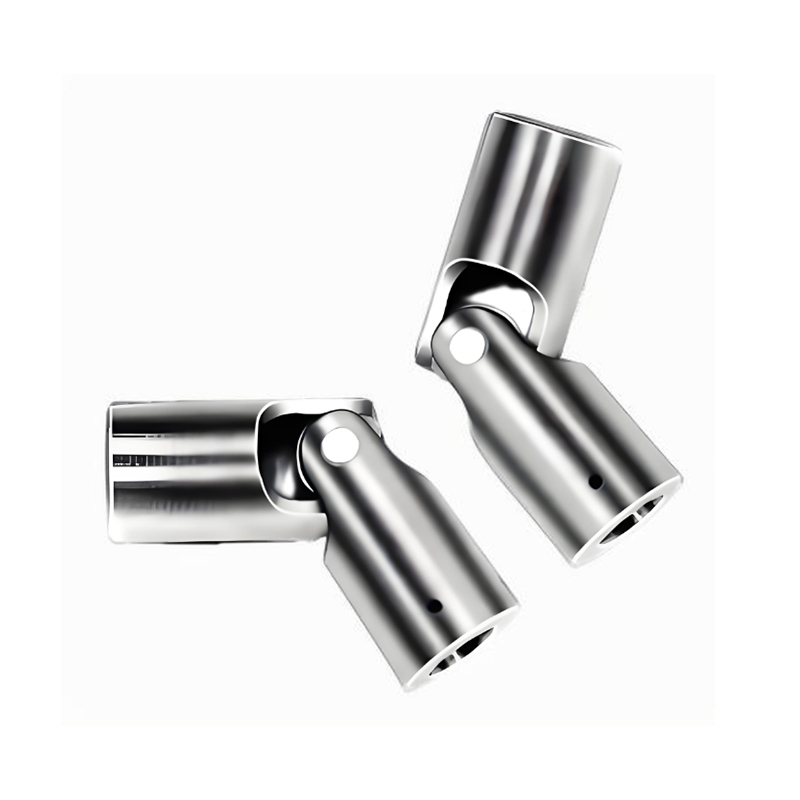

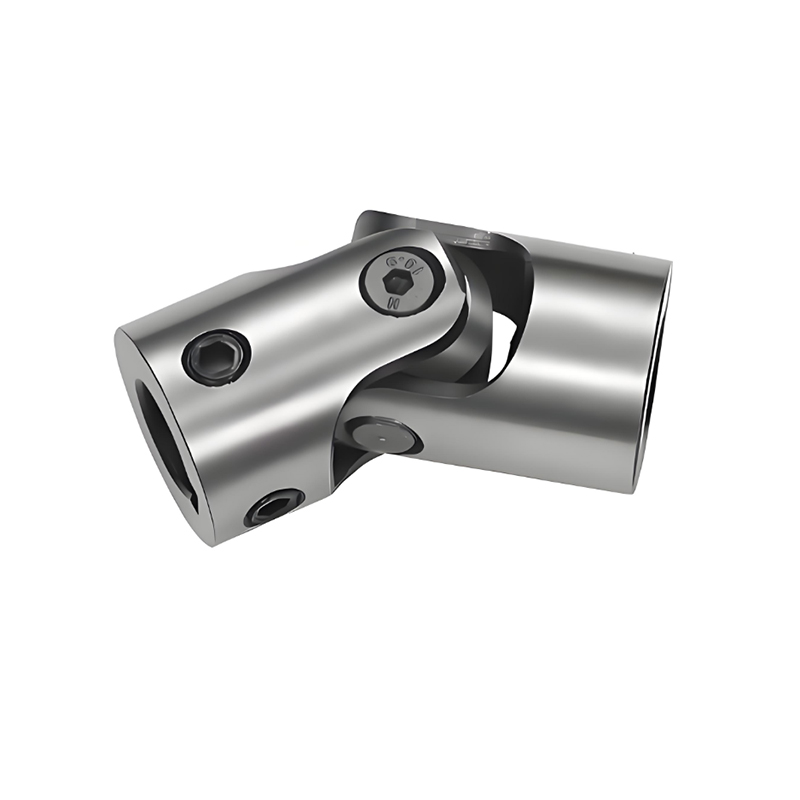

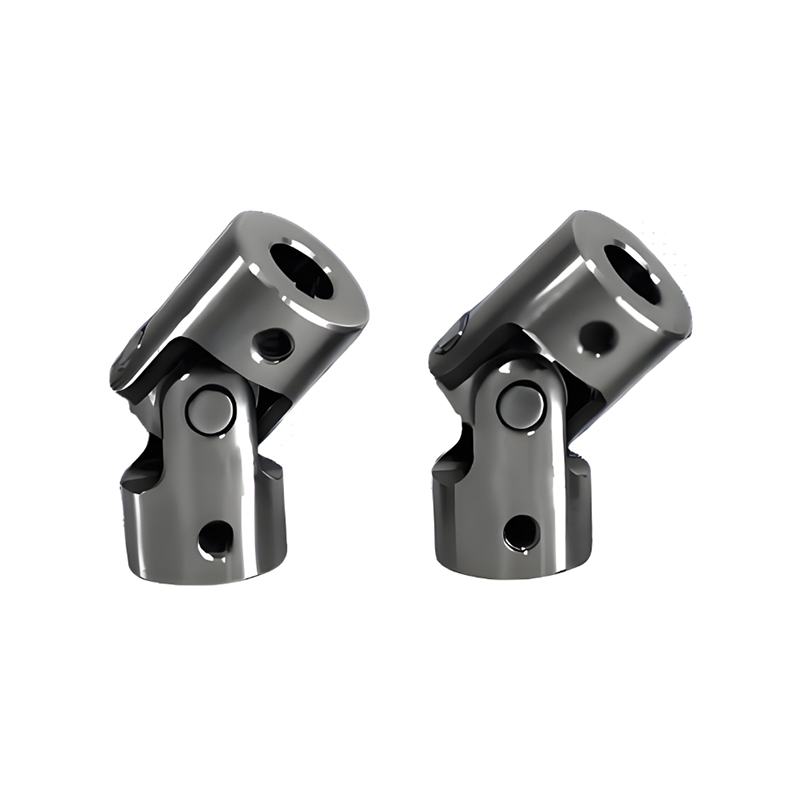

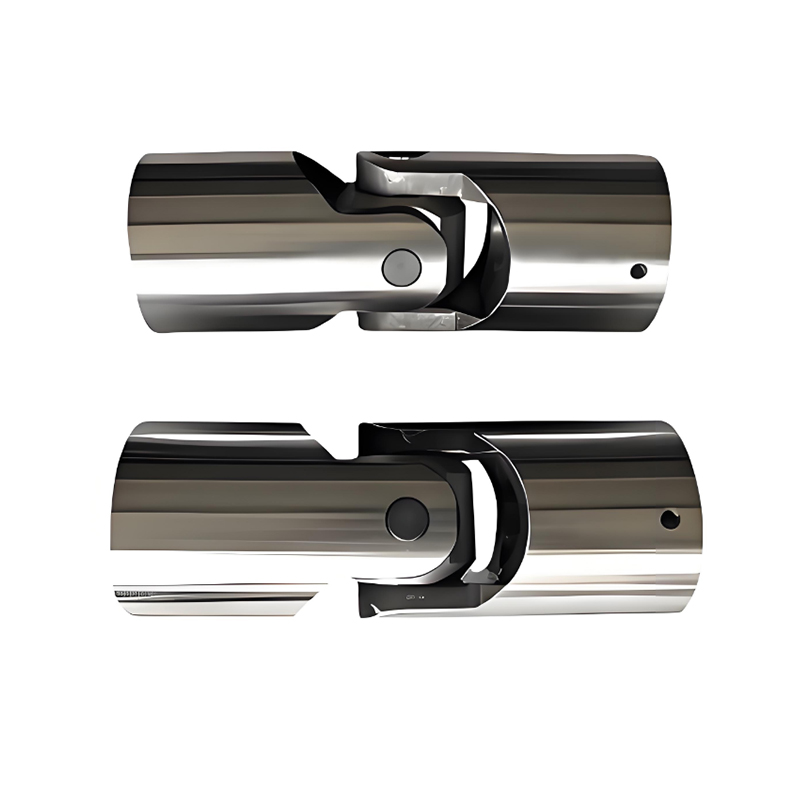

RSK-WSD パーシジョンユニバーサルジョイント シングルタイプ コンパクト構造 高剛性

RSK-WSD パーシジョンユニバーサルジョイント シングルタイプ コンパクト構造 高剛性

お問い合わせ
  • 仕様
  • 説明
仕様

1.コンパクト構造、高剛性

2.高い伝達精度、スリップ振動なし

3.メンテナンスポイントの削減

4.ユニバーサルジョイントの主な利点を保持

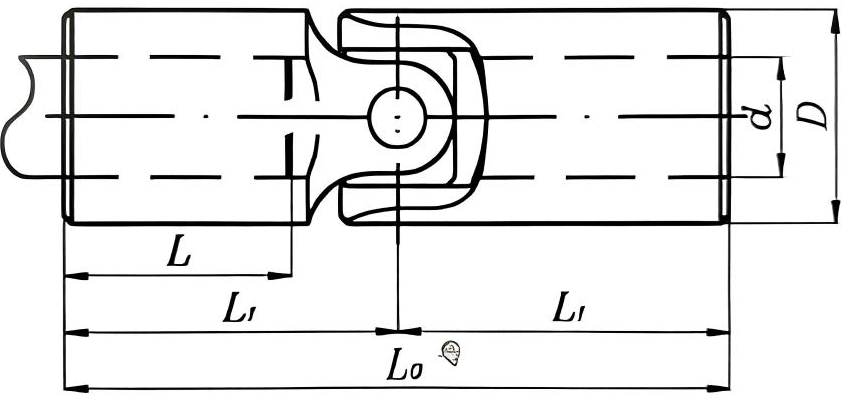

モデル

公称トルク(N.m)

dH7

D

L0

L1

L

RSK-WSD12

7.84

6

12

33

16.5

10

RSK-WSD16

14.7

8

16

40

20.0

11

RSK-WSD20

29.4

10

20

45

22.5

13

RSK-WSD25

44.1

12

25

51

25.5

14

RSK-WSD25

68.6

14

25

61

30.5

17

RSK-WSD32

98

16

32

69

34.5

19

RSK-WSD32

127.4

18

32

77

38.5

21

RSK-WSD40

176.4

20

40

87

43.5

24

RSK-WSD40

235.2

22

40

96

47.5

26

RSK-WSD50

294

25

50

111

55.5

30

RSK-WSD60

441

30

60

130

65.5

37

RSK-WSD60

539

35

60

149

74.5

41

RSK-WSD75

833

40

75

167

83.5

46

RSK-WSD75

1225

45

75

205

102.5

51

RSK-WSD90

1764

50

90

228

114.0

59

RSK-WSD100

2744

60

100

270

135.0

70

RSK-WSD135

4410

70

135

320

160.0

92

RSK-WSD160

5390

80

160

360

180.0

110

RSK-WSD175

6370

100

175

500

250.0

135
