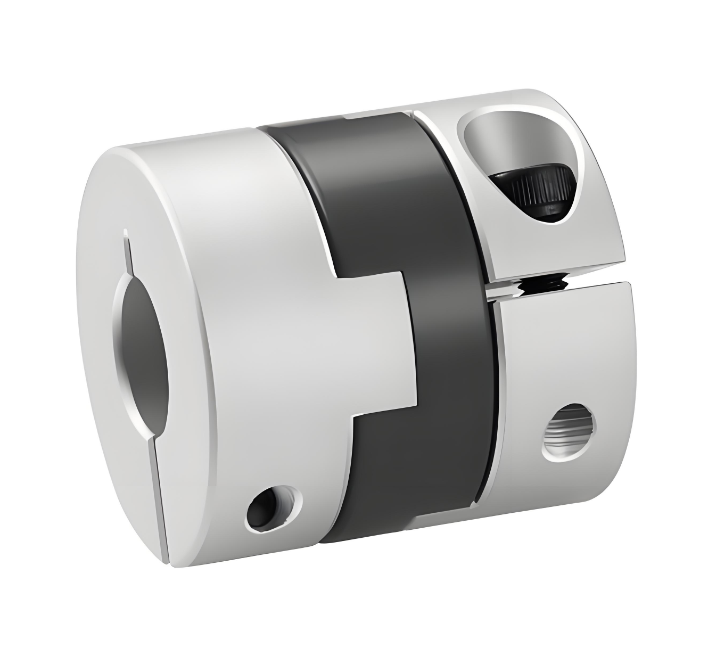

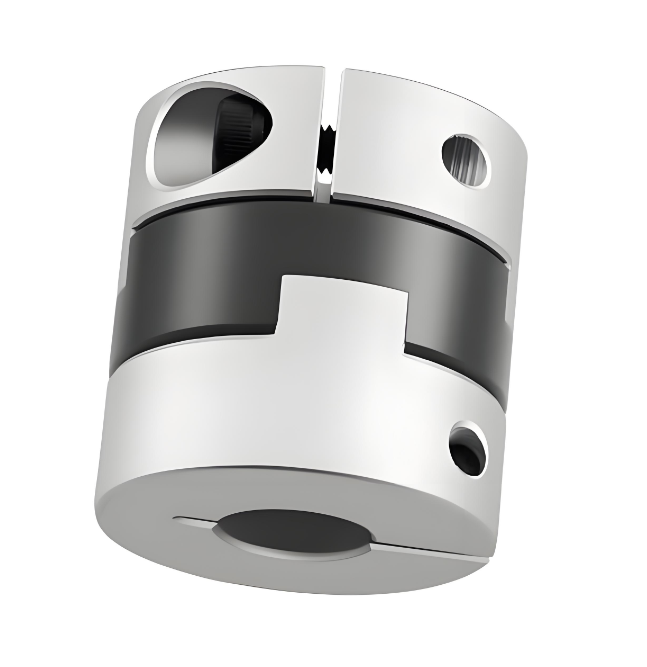

RSK-CPHCS 高精度アルミニウム合金オルダムカップリング ショートタイプ

代号

コードネーム

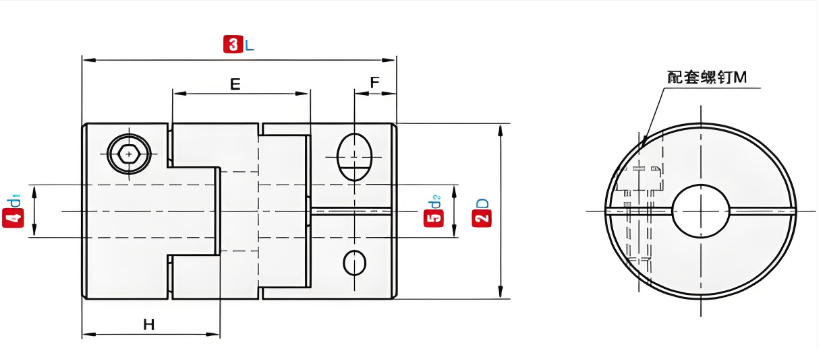

D

L

常用D1/D2内径尺寸 標準内径(mm)

E

F

H

M

拧紧扭ク

締め付けトルク(N・m)

RSK-CPHCS

12

14.9

3 4 5

4.9

2.5

7.3

M2

0.4

16

21

4 5 6 6.35

7

3

10.4

M2.5

0.8

20

22.1

5 6 6.35 7 8

8.1

3

10.9

M2.5

0.8

25

27.2

5 6 6.35 8 9 9.525 10 11 12

11.2

4

13.5

M3

1.2

32

33.3

5 6 8 9 9.525 10 11 12 12.7 14 15 16

13.3

5

16.5

M4

2.5

代号

コードネーム

D

L

定扭トルク 定格トルク(N.m)

容许偏心 許容バイアス(mm)

容许偏角 傾斜を許可します(∠°)

容许轴方向偏差 軸方向の偏差を許容します(mm)

容许转速許可 RPM

静态扭转钢度静的ねじり剛性(N.m/rad)

惯性トルク 慣性モーメント(N.m)

重量重量(g)

RSK-CPHCS

12

14.9

0.5

0.6

2

±0.20

12000

9

7.1x10 ^-8

3

16

21

0.7

1

9000

30

3.0x10 ^-7

8

20

22.1

1.2

1.3

6500

47

7.4x10 ^-7

13

25

27.2

1.5

1.5

5500

85

2.2x10 ^-6

24

32

33.3

4.5

2

4500

190

7.3x10 ^-6

48
