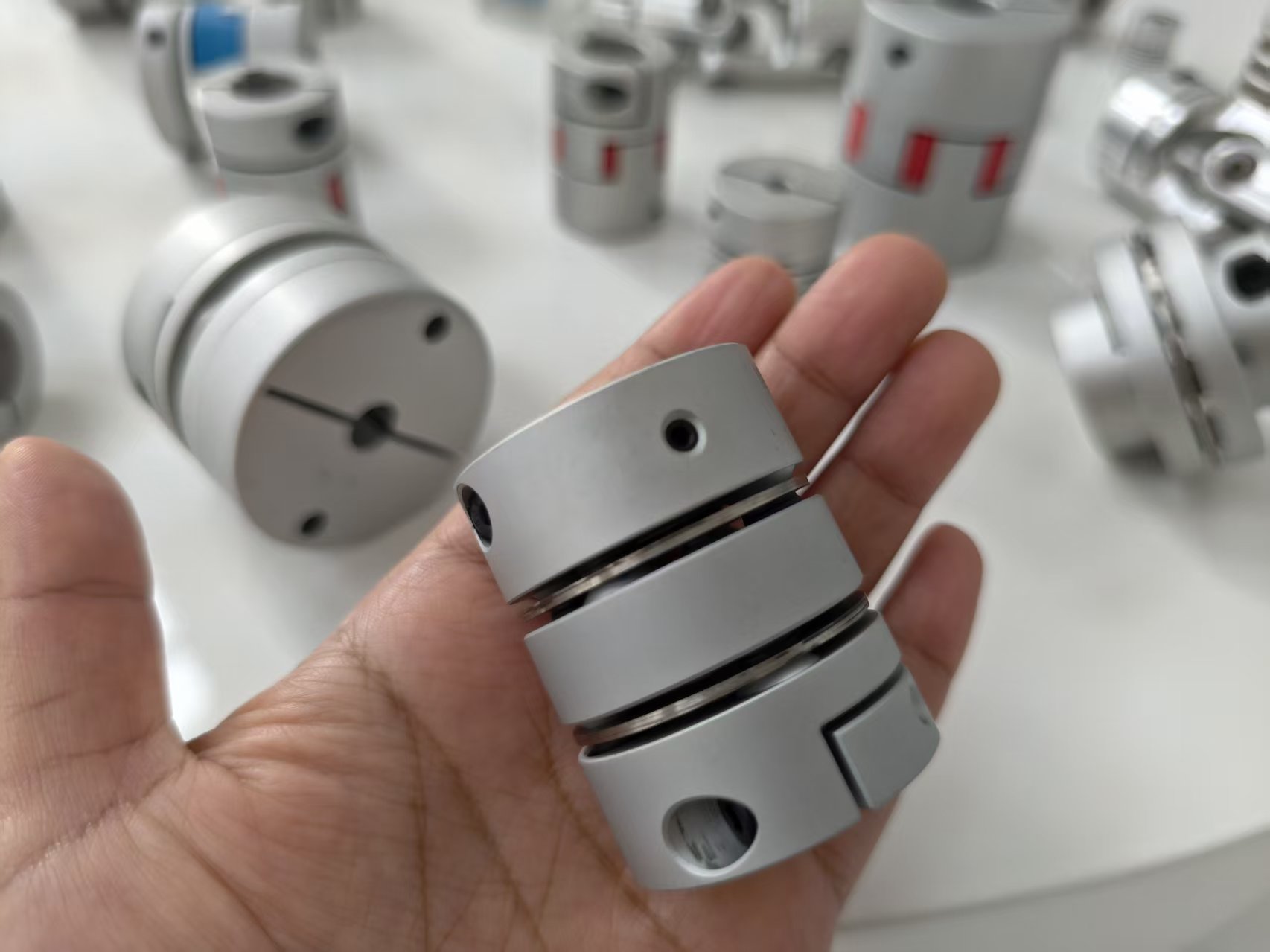

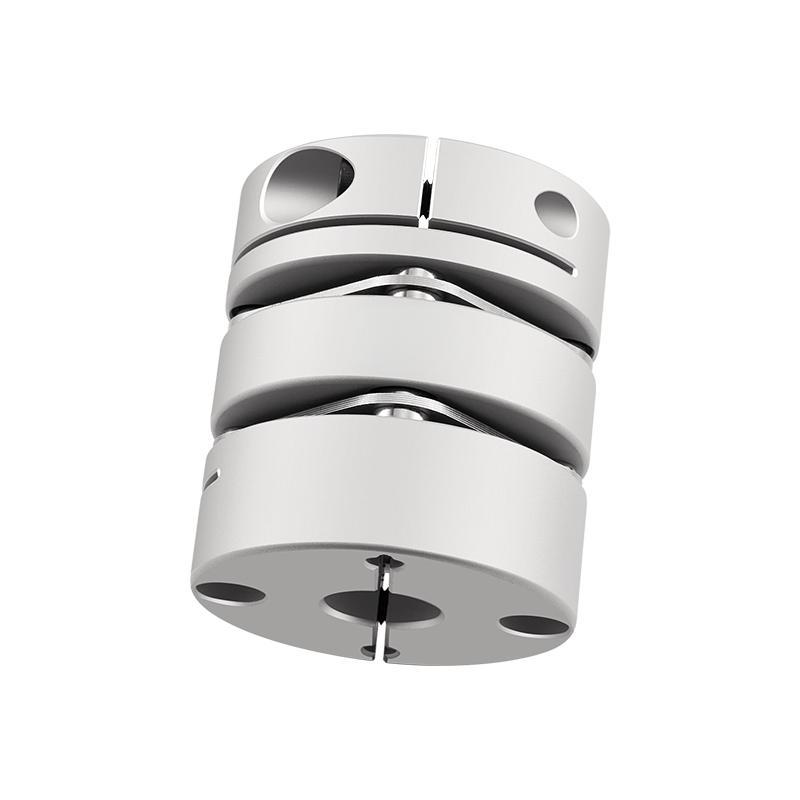

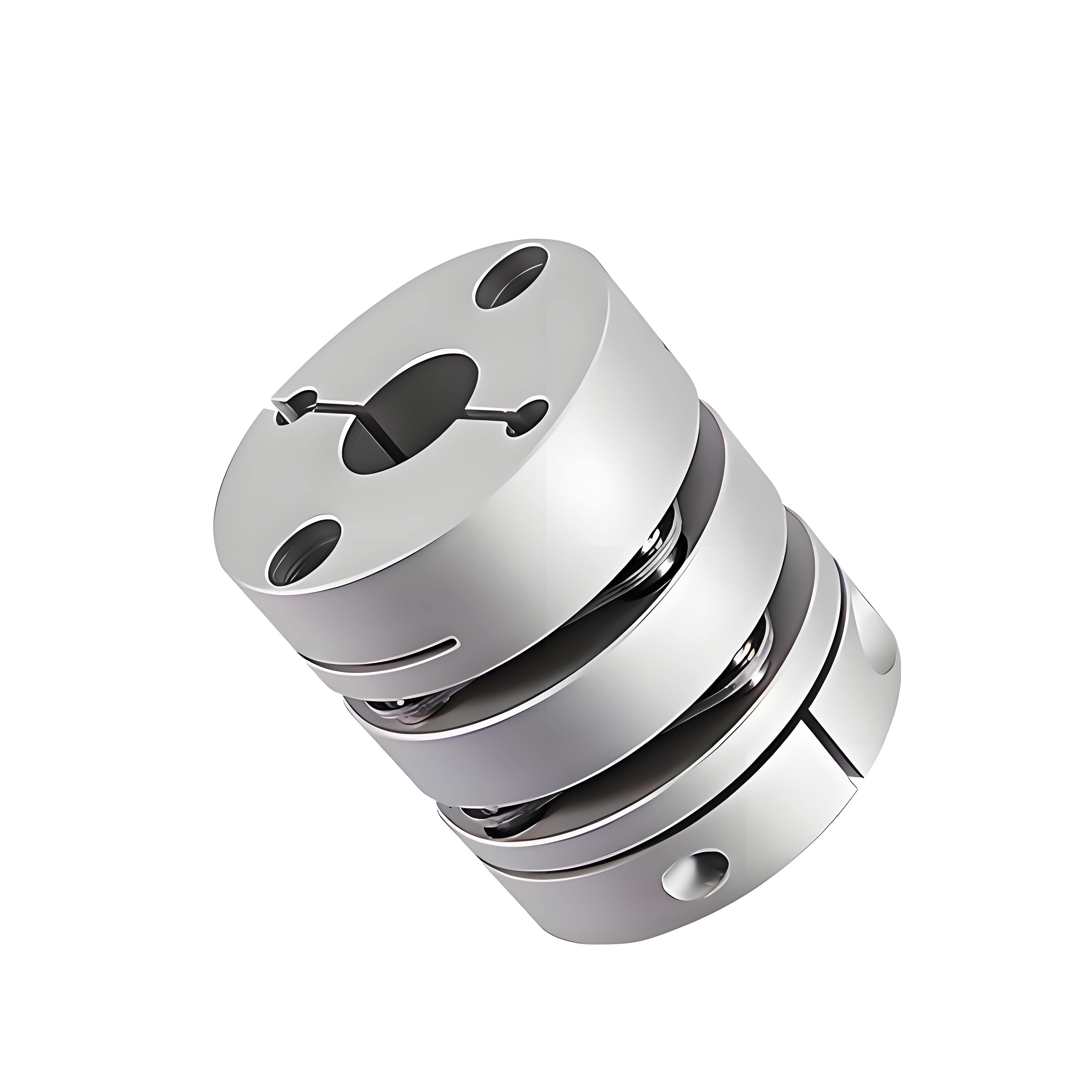

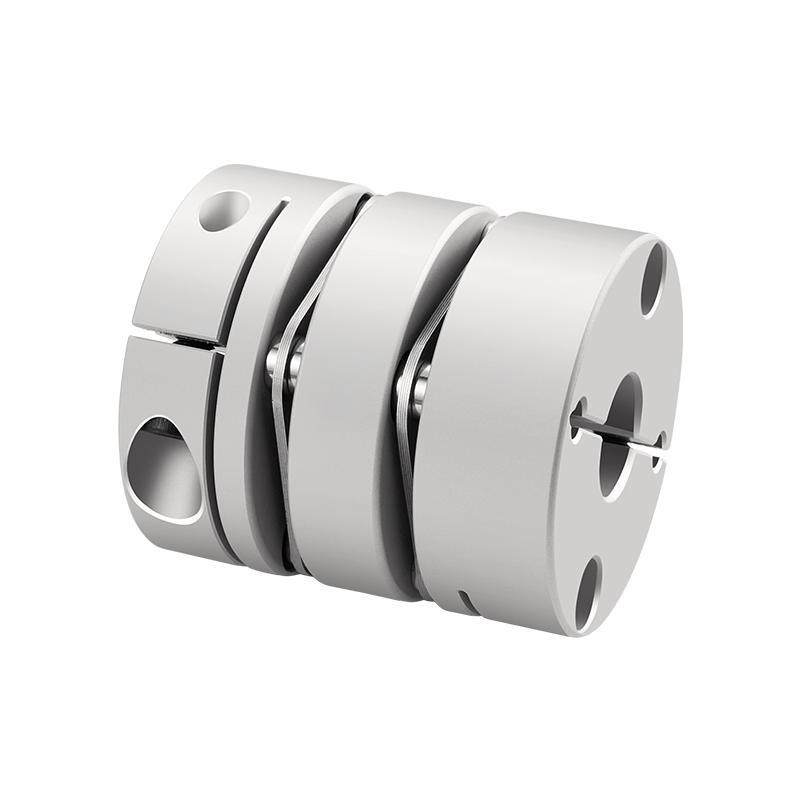

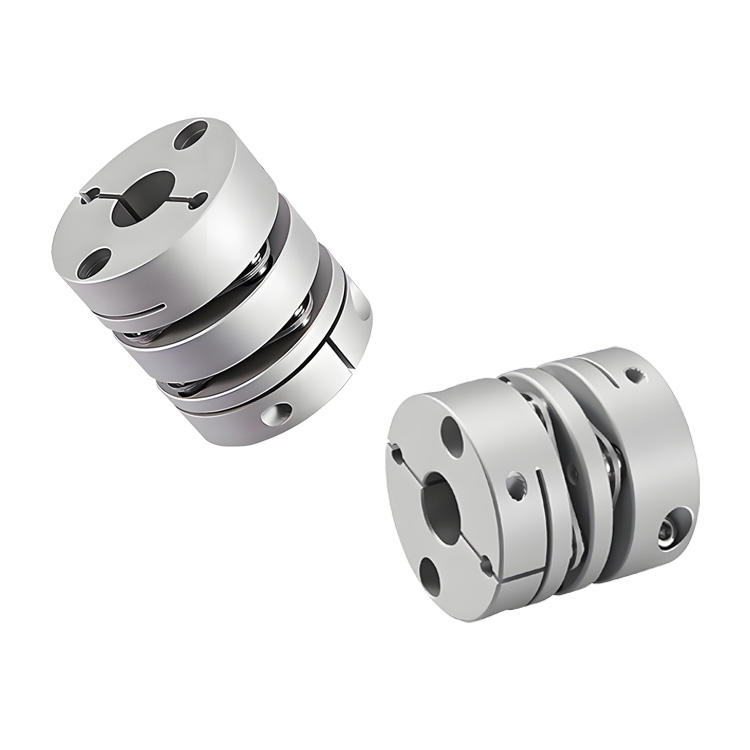

RSK-CPL 耐久性のあるダイヤフラム ディスク アルミニウム合金カップリング クランプ タイプは、角度と軸の偏差を補正します

RSK-CPL 耐久性のあるダイヤフラム ディスク アルミニウム合金カップリング クランプ タイプは、角度と軸の偏差を補正します

お問い合わせ
  • 仕様
  • 説明
仕様

>シャフトスリーブは高強度アルミニウム合金製

>ダイヤフラムは304ステンレス鋼製

>トルク剛性が高く、シャフトの回転を正確に制御でき、高精度な制御が可能

>ギャップのないシャフトとシャフト スリーブの接続は、サーボ モーターとステッピング モーター用に特別に設計されています

>超低慣性、高感度、高速動作に最適です。

>右回転と左回転の特性は全く同じです。
>ステンレス鋼のダイヤフラムが角度と軸の偏差を補正します

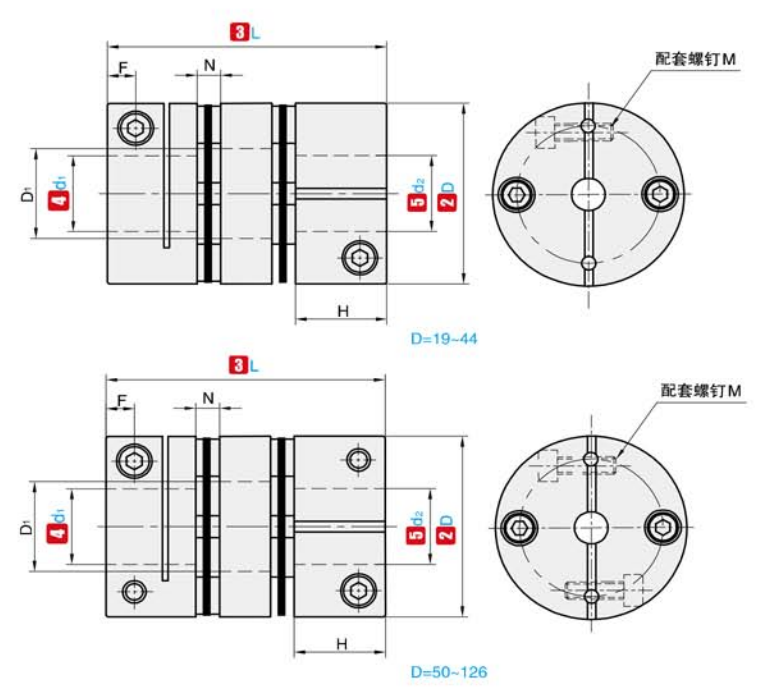

①いいえ。 ②D ③L ④d₁ ⑤d₂ 任意範囲 E D1 N F H M ネジの締め付けトルク
(N・m)
RSK-CPL 19 27 3 4 5 6 6.35 7 8 5.2 9 1.8 3.3 9.1 M2.5 0.8
26 35 5 6 6.35 7 8 9 9.25 10 11 12 14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

①いいえ。 ②D ③L 定格トルク
(N・m) 		許容偏心量
(mm) 		許容たわみ量
(°) 		許容軸ズレ
(mm) 		許容速度
(回転数) 		静的反転剛性
(N・m/rad) 		慣性モーメント 重量
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0.18 10000 700 9.6×10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0.3 10000 1850 3.0×10⁻⁶ 37
32 41 2 0.17 1.5 ±0.36 10000 2850 7.6×10⁻⁶ 67
34 45 3 0.17 1.5 ±0.36 10000 4050 9.0×10⁻ 6 77
39 50 6 0.22 1.5 ±0.45 10000 9000 3.8×10⁻⁵ 118
44 50 9 0.22 1.5 ±0.54 10000 10000 3.8×10⁻ 5 144
56 64 25 0.27 1.5 ±0.72 10000 25000 1.6×10⁻ 4 318
68 75 60 0.31 1.5 ±0.8 9000 35000 2.0×10⁻ 4 492
82 98 80 0.55 1.5 ±0.8 8000 70000 2.5×10⁻ 4 1013
