RSK BJD 高トルクアーク溝ボールケージ同期定速ユニバーサル CVJ カップリング

お問い合わせ

前へV: RSK-BJB 高効率伝動用ボールリテーナ CV 主に鉱山トラックのホイールエンドに使用されるユニバーサルカップリング次へ: 次の記事はありません

仕様
説明する

仕様

作動角=18°

許容伸び率士12～±35

フランジハブとの連結

基本仕様：

種類	ダイアグラム	公称トルク(N・m)	疲労トルク(N・m)	許容作動角		膨張Δ	慣性モーメント GD3 J × 10 ^-3 (kg・㎡)
				許容作動角			L=500	L=1000	長さが 100 増えるごとに
				ローテーション中	休息中		中実シャフト	中空シャフト	中実シャフト	中空シャフト
BJ75D	図1	1520	588	14°	16°	±12	16.4	23.6	0.12	0.96
BJ95D	図1	2500	1127	14°	16°	±16	40	46.6	0.25	0.96
BJ125D	図1	5782	2744	16°	18°	±20	152	166	0.79	2.1
BJ150D	図1	11564	4704	16°	18°	±24	323	360	1.93	5.2
BJ175D	図2	15680	6713	16°	18°	±27	596	653	2.80	8.5
BJ200D	図2	23912	11172	16°	18°	±29	1180	1290	5.50	17.8
BJ225D	図2	29694	14700	16°	18°	±29	1960	2070	7.40	17.8
BJ250D	図2	42238	20678	18°	20°	±30	3250	3550	12.6	54
BJ300D	図2	63112	29106	18°	20°	±35	6200	6540	20.2	54

主な寸法：

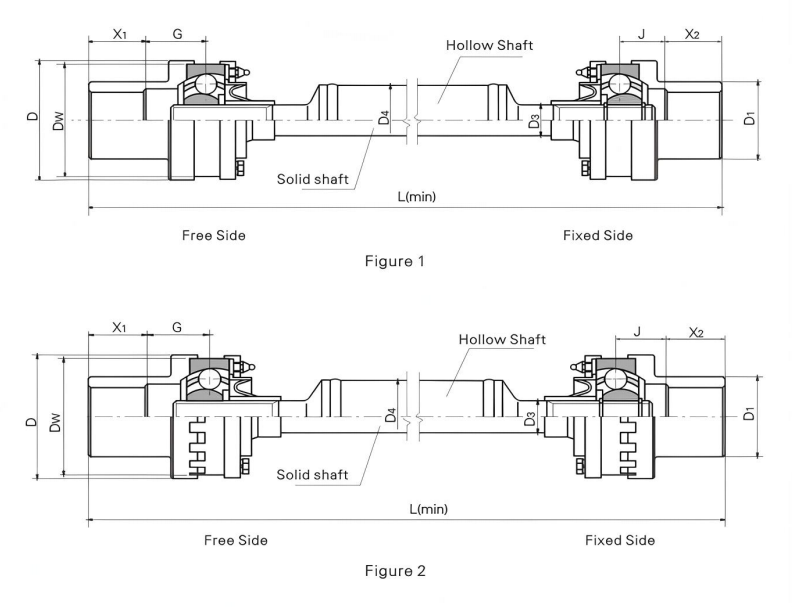

種類	ダイアグラム	ダウ	D	D1	G	J	中実シャフト D3	中空シャフト D4	L(分)
種類	ダイアグラム	ダウ	D	D1	G	J	中実シャフト D3	中空シャフト D4	中実シャフト	中空シャフト
BJ75D	図1	80	85	55	38	26	22	50	280	640
BJ95D	図1	95	100	65	50	32	27.5	50	400	710
BJ125D	図1	125	130	90	62	42	36.75	60	490	840
BJ150D	図1	146	151	105	72	50	46	76	520	970
BJ175D	図2	165.1	170	120	80	60	52	89	580	1080
BJ200D	図2	190	196	140	85	65	60	102	650	1120
BJ225D	図2	212	218	160	90	70	66	102	720	1140
BJ250D	図2	230	238	180	100	80	76	140	750	1160
BJ300D	図2	266.7	273	205	115	90	84	140	830	1190

備考：× ₁ ,X ₂ シャフト端の長さはお客様が決めた長さです。

特徴と使い方

取付距離の調整と軸方向の拡張はユニバーサルジョイントの滑りスプライン嵌合により実現します。

主に冶金装置のピンチロール、スクラビングロール、シーリングロール、仕上げテンションロール、絞りロールの駆動に使用されます。

記号例：BJ125D1000

BJ：BJタイプ

125：仕様は125です

D：Dタイプ

1000: 長さは1000です

説明する

円弧溝ボールケージ定速ユニバーサルカップリングは、現代の産業用トランスミッションの分野で重要な役割を果たしている精密部品です。優れたパフォーマンスと信頼性の高い品質により、多くの要求の高いアプリケーションシナリオにとって理想的な選択肢となっています。

等速ジョイントは、主にボールケージ外輪、星形内輪、ケージ、力伝達鋼球などのコア部品で構成されています。ボールリテーナの外輪と星形の内輪はそれぞれマスターシャフトとスレーブシャフトにしっかりと接続されています。力伝達用鋼球の中心はカップリングの中心を通る面内にあり、球面外輪の外球面溝と星形内輪の外球面溝からなる軌道内に配置されています。 2 つの球の中心はユニバーサルカップリングの中心と正確に一致しており、鋼球は保持器の窓に取り付けられています。このような絶妙な構造設計により、カップリングのマスター軸とスレーブ軸の間の角度が変化しても、力の伝達点は常に角度の二等分線上に位置し、マスター軸とスレーブ軸の速度の同期が実現されます。これが、同期式等速ユニバーサルカップリングと呼ばれる根本的な理由でもあります。

パフォーマンスの面では、このカップリングには多くの見どころがあります。同期性が優れているため、速度差による機器の動作が不安定になる問題を効果的に回避できます。強力な緩衝性能と振動低減性能を備えており、伝送プロセス中のノイズを大幅に低減し、機器の動作のためのより静かな環境を作り出すことができます。また、同一の回転径、傾斜角度において、同等品に比べ耐荷重能力が0.5～1倍向上し、大きなトルクを十分に伝達することができます。アキシャル方向、ラジアル方向ともに補償量が大きく、特にアキシャル方向では外スプラインレスで補償量が得られるため、装置全体の構造が大幅に簡素化されます。さらに、カップリングは新しい構造、軽量、良好な加工性などの利点も備えており、大量生産に便利であり、コスト削減に役立ちます。同時に、動作の信頼性が高く、組み立てと分解が簡単で、日常のメンテナンスが簡単で、耐用年数が長いです。低速重負荷や高速伝送条件にも余裕で対応します。

高トルク固定ボールケージ型同期等速ユニバーサルカップリングは、冶金、鉱山、エンジニアリング機械、石油化学などの多くの業界で広く使用されています。冶金業界の大型鋼圧延設備では、大きなトルクを安定して伝達し、鋼圧延プロセスの効率と精度を確保します。鉱山機械の掘削および輸送装置では、複雑な作業条件に適応して、安定した信頼性の高い動力伝達を確保できます。エンジニアリング機械の吊り上げや掘削作業において、機器の強力な出力を強力にサポートします。石油化学産業における大規模な混合および搬送装置において、重要な伝達の役割を果たします。
