卸売 RSK-BHJD ロングプランジボールリテーナCVジョイント圧延機用カスタマイズ

ホーム / 製品 / 等速(CV)ジョイント / スライド式 / RSK-BHJD ロングプランジボールリテーナCVジョイント圧延機用カスタマイズ
RSK-BHJD ロングプランジボールリテーナCVジョイント圧延機用カスタマイズ

RSK-BHJD ロングプランジボールリテーナCVジョイント圧延機用カスタマイズ

お問い合わせ
  • 仕様
  • 説明
仕様

作動角≤8~10°

許容伸び±10～±20

フランジハブとの連結。

自動施錠

基本仕様

タイプ

公称

トルク(N・m)

疲労

トルク(N・m)

許容できる

動作中

角度

a

の

拡張

Δ

慣性モーメント

L=500

長さが 100 を超えるごとに

中実シャフト

中空シャフト

中実シャフト

中空シャフト

BHJ180D

37500

13700

10°

±10

185

210

2.44

9.69

BHJ200D

44000

16000

10°

±10

330

360

3.48

15.6

BHJ220D

58000

21000

10°

±10

500

550

7.10

20

BHJ260D

110000

40000

10°

±10

1050

1120

10.5

50

BHJ300D

150000

66500

8°

±15

2150

2300

19.4

83

BHJ320D

210000

84000

8°

±15

3500

3800

27.9

187

BHJ350D

235000

94000

8°

±15

4500

4900

37.7

200

BHJ370D

269000

110000

8°

±20

5200

5900

44.4

220

BHJ400D

385000

107160

8°

±20

8200

9100

64.3

418

BHJ440D

450000

180000

8°

±20

12100

13000

123

479

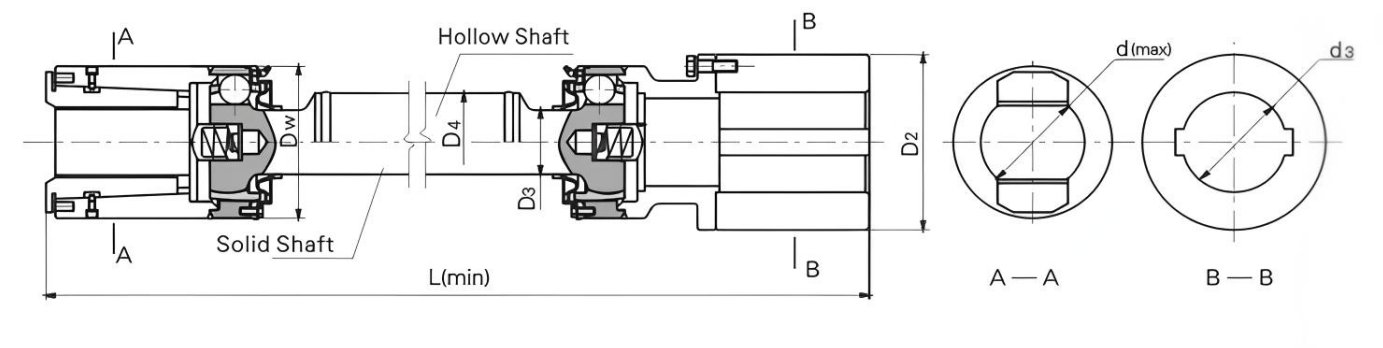

主な寸法

タイプ

ダウ

d(最大)

d₃

D₃

D₄

L(分)

中実シャフト

中空シャフト

BHJ180D

180

95

112

70

114

430

870

BHJ200D

200

110

128

80

127

450

920

BHJ220D

220

115

142

92

127

470

990

BHJ260D

260

140

162

110

168

540

1100

BHJ300D

300

170

185

126

203

570

1210

BHJ320D

330

200

210

135

219

650

1270

BHJ350D

350

185

195

145

219

680

1300

BHJ370D

370

225

230

155

220

720

1330

BHJ400D

400

245

255

170

270

770

1380

BHJ440D

440

265

275

200

320

840

1430

特徴と使い方

  • 鋼球トラックの軸方向プロファイルは直線です。ストレートトラックにより取付距離の調整と軸方向の拡張を実現します。
  • 特別に開発された自動ロック技術がシャフトブーツのリンクに適用されています。
  • この製品は主に非鉄ストリップおよびバンドの仕上げ圧延装置に使用されます。

記号例：BHJ220D1000

BHJ: BHJ タイプ

220：仕様は220です

D：Dタイプ

1000: 長さは 1000 です
