Wholesale RSK-lx ドライブクッション振動減衰用フレキシブルナイロンピンカップリング

ホーム / 製品 / フレキシブルカップリング / 弾性ピンカップリング / RSK-lx ドライブクッション振動減衰用フレキシブルナイロンピンカップリング

RSK-lx ドライブクッション振動減衰用フレキシブルナイロンピンカップリング

お問い合わせ

前へV: RSK-ltz ブレーキホイール付き弾性ピンカップリング高速応答で直接効率的なブレーキを実現次へ: 次の記事はありません

仕様
説明する

仕様

特徴:

シンプルな構造でコストパフォーマンスに優れています

部品点数が少なく、製造プロセスが成熟しているため、コスト効率が高くなります。

無潤滑、低メンテナンス

メンテナンスゼロ

優れた振動減衰性能とクッション性能

ゴム/ポリウレタンの弾性リングがねじり振動を効果的に吸収し、衝撃荷重を緩和し、モーターやギアボックスなどの駆動機器を保護します。

ナイロンピンとゴムリングは両方とも絶縁材料であり、シャフトの電流経路を遮断し、ベアリングの電食を防ぐことができます。

軽量、低慣性モーメント

ナイロンピンの密度が低いため、カップリングの始動/停止特性への影響が最小限に抑えられます。

簡単な取り付け

スピゴットによる位置決めにより、設置位置の調整要件が比較的緩和されます。

主な応用分野

ファン、ポンプ、エアコンプレッサー、その他一般流体取り扱い機器におけるモーターと被駆動機械との接続（最も代表的な用途）

軽コンベヤ、ミキサー、包装機、農業機械

小型から中型の発電機セット、圧縮機ユニット

コスト重視で運転条件が穏やかな各種軽工業・化学機械

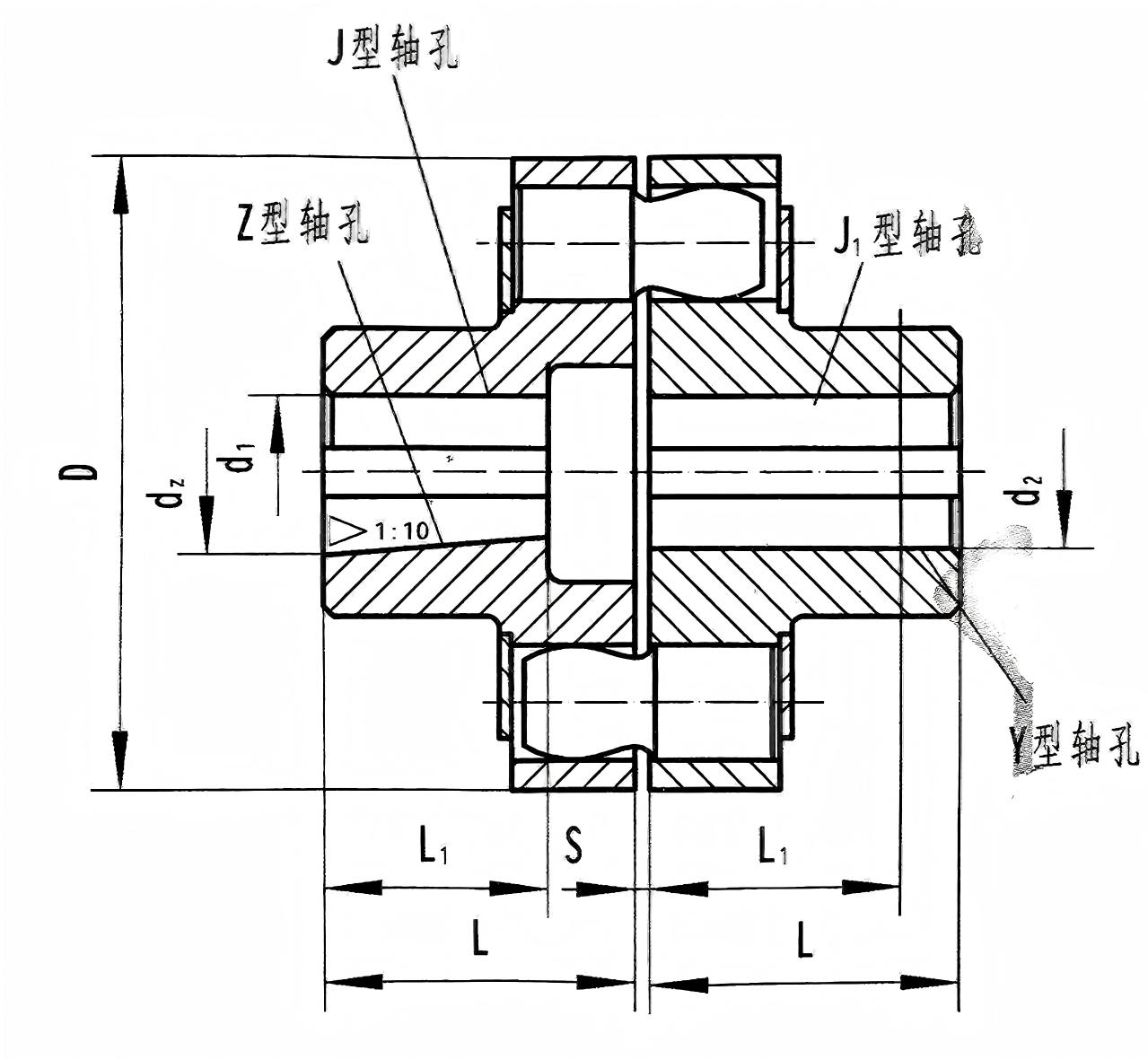

モデル	公称トルク (N・m)	許容される回転速度 (回転数)	軸穴径 (mm) d₁、d₂、dz、	軸穴長さ (mm)			D	S	許容できる補償金額			の瞬間慣性 ()	重量 (kg)
				Y字型		J、J₁、Z型			軸方向	ラジアル	角度方向
				L	L₁	L	mm				。
RSK-LX1	250	8500	12、14	32	27	32	90	2.5	±0.5	0.15	≤0°30'	0.002	2
			16、18、19	42	30	42
			20、22、24	52	38	52
RSK-LX2	560	6300	20、22、24	52	38	52	120	2.5	±1	0.15	≤0°30'	0.009	5
			25、28	62	44	62
			30、32、35	82	60	82
RSK-LX3	1250	4750	30、32、35、38	82	60	82	160	2.5	±2	0.15	≤0°30'	0.026	8
			40、42、45、48	112	84	112
RSK-LX4	2500	3870	40、42、45、48 50、55、56	112	84	112	195	3	±1.5	0.15	≤0°30分	0.109	22
			60、63	142	107	142
RSK-LX5	3150	3450	50、55、56	142	107	142	220	3	±1.5	0.15	≤0°30分	0.191	30
			60、63、65、70、71、75	142	107	142
RSK-LX6	6300	2720	60、63、65、70 71、75、80	142	107	142	280	4	±2	0.20	≤0°30'	0.543	53
			85	172	132	172
RSK-LX7	11200	2360	70、71、75	142	107	142	320	4	±2	0.20	≤0°30分	1.314	98
			80、85、90、95	172	132	172
			100、110	212	167	212
RSK-LX8	16000	2120	80、85、90、95	212	167	212	360	5	±1	0.20	≤0°30°	2.023	119
			100、110、120、125	212	167	212
RSK-LX9	22400	1850	100、110、120、125	212	167	212	410	5	±2	0.20	≤0°30分	4.386	197
			130、140	252	202	252
RSK-LX10	35500	1600	110、120、125	212	167	212	480	6	±2.5	0.25	≤0°30分	9.760	322
			130、140、150	252	202	252
			160、170、180	302	242	302
RSK-LX11	50000	1400	130、140、150	252	202	252	540	6	±2.5	0.25	≤0°30'	20.05	520
			160、170、180	302	242	302
			190、200、220	352	282	352
RSK-LX12	80000	1220	160、170、180	302	242	302	630	7	±2.5	0.25	≤0°30'	37.71	714
			190、200、220	352	282	352
			240、250、260	410	330	-
RSK-LX13	125000	1080	190、200、220	352	282	352	710	8	±2	0.25	≤0°30'	71.37	1057
			240、250、260	410	330	-
			280、300	470	380	-
RSK-LX14	180000	950	240、250、260	410	330	-	800	8	±3	0.25	≤0°30°	170.6	1956
			280、300、320	470	380	-
			340	550	450	-

説明する

RSK-lx タイプの主な特徴は次のとおりです。ピン自体 (ナイロン部品) がトルクの主な耐荷重部材として機能し、弾性リングは主にクッションと補償を目的としています。

基本構造

その構造はシンプルで対称的で、主に次のコンポーネントで構成されています。

2 つのハーフカップリング: 通常は鋳鋼 (ZG270-500) または鋳鉄 (HT250) で作られます。嵌合面には、取り付け位置を確実に揃えるためのセンタリングスピゴットと、円周上に均等に配置された一連の円筒形の穴が付いています。

ナイロンピン: 高強度ナイロン 6 (PA6) または MC キャストナイロン製で、耐摩耗性、自己潤滑性、高強度、軽量であることが知られています。これらはトルク伝達の中核となる耐荷重コンポーネントです。

弾性リング: 通常はネオプレンゴムまたはポリウレタンで作られています。それらはピンの上に取り付けられ、2 つのハーフカップリングのピン穴の間に収まります。それらの機能は、弾性変形を提供し、振動と衝撃を吸収し、わずかな相対変位を許容することです。

リテーナープレートとファスナー: ピンアセンブリを軸方向に固定し、外れを防ぐために使用される金属製のリテーナープレート、スプリングワッシャー、ナットなどが含まれます。

動力伝達経路：トルク→駆動ハーフカップリング→ナイロンピン（圧縮時）→弾性リング（せん断変形下）→駆動ハーフカップリング。

構造性能:

弾性部品には強度と耐摩耗性に優れたナイロンを使用しており、腐食環境にも適しています。

スチール製ブレーキホイールの外表面は焼入れ処理が施されています。

動作温度範囲は-20℃～70℃です。

主な特徴

シンプルな構造でコスト効率が高い:

部品点数が少なく、製造プロセスが成熟しているため、最もコスト効率の高いカップリングタイプの 1 つとなります。

無潤滑、低メンテナンス:

金属摩擦を含まず、運転中のオイルやグリースの補給が不要で、定期点検のみでほぼ「メンテナンスフリー」を実現します。

優れた振動減衰とクッション性能:

ゴム/ポリウレタンの弾性リングはねじり振動を効果的に吸収し、衝撃荷重を緩和し、モーターやギアボックスなどの駆動機器を保護します。

ある程度の位置ずれ補正機能を備えています。

小さな軸方向のずれ（ピンと穴の間のクリアランスに依存）、半径方向、角度のずれ（通常は角度 ≤ 0.5°）を補正できます。

電気絶縁:

ナイロンピンとゴムリングはどちらも絶縁材料であり、シャフトの電流経路を遮断し、ベアリングの電食を防ぐことができます。

軽量、低慣性モーメント:

ナイロンピンの密度が低いため、カップリングの始動/停止特性への影響が最小限に抑えられます。

簡単な取り付け:

スピゴットによる位置決めにより、設置位置の調整要件が比較的緩和されます。

主な応用分野

ファン、ポンプ、エアコンプレッサー、その他の一般的な流体取り扱い機器におけるモーターと被駆動機械との接続 (最も一般的な用途)。

軽コンベヤ、ミキサー、包装機、農業機械。

小型から中型の発電機セット、コンプレッサーユニット。

コストが重視され、動作条件が穏やかなさまざまな軽工業、化学機械。
