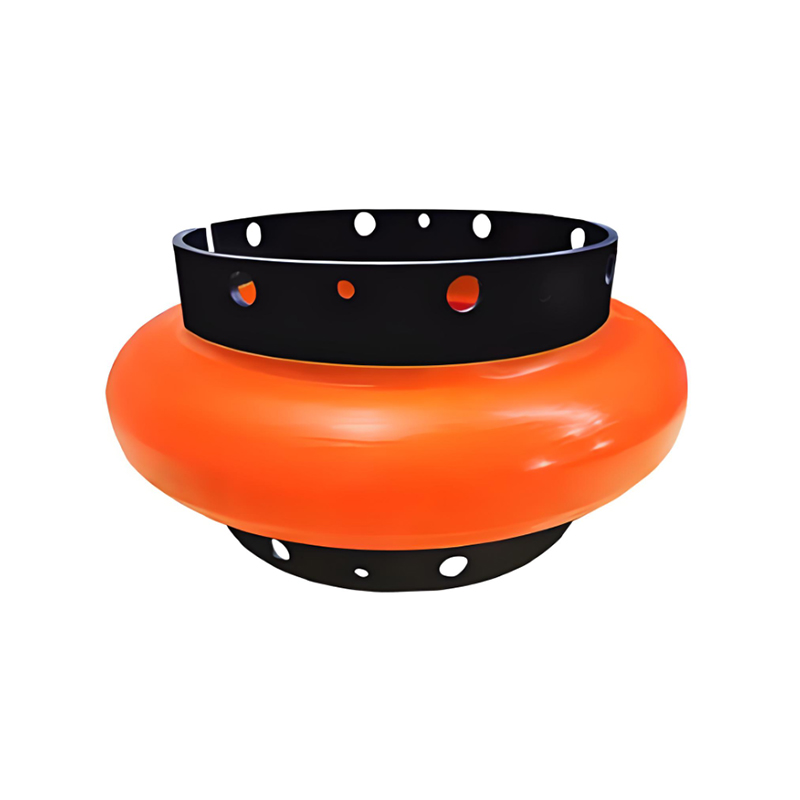

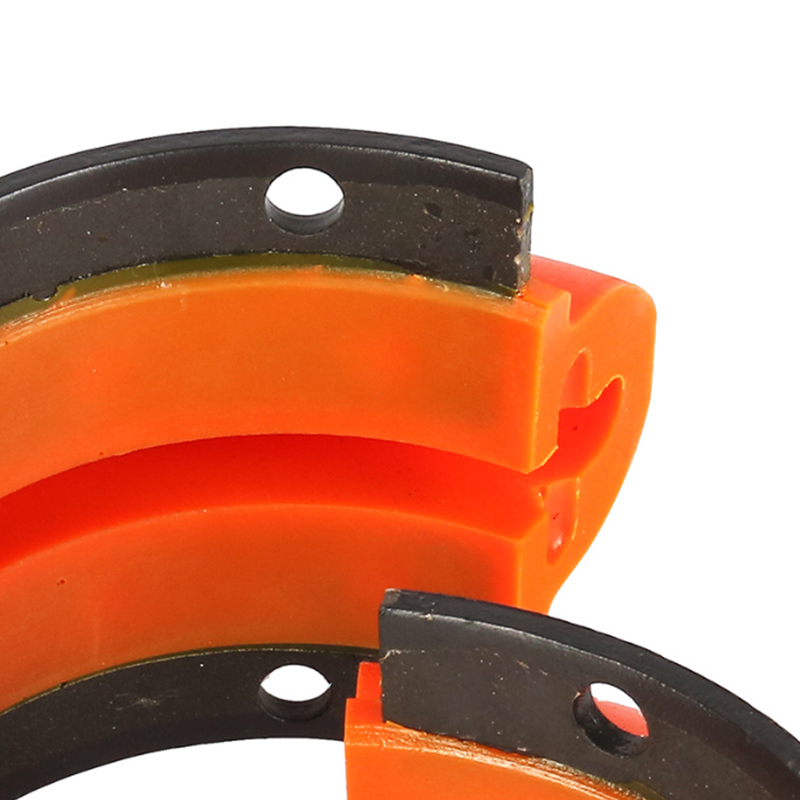

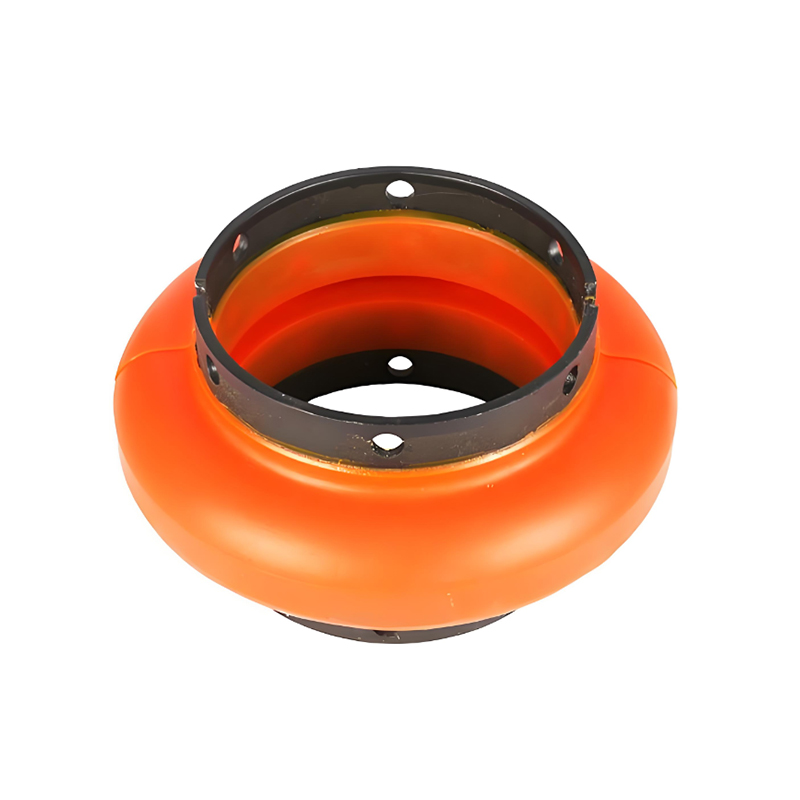

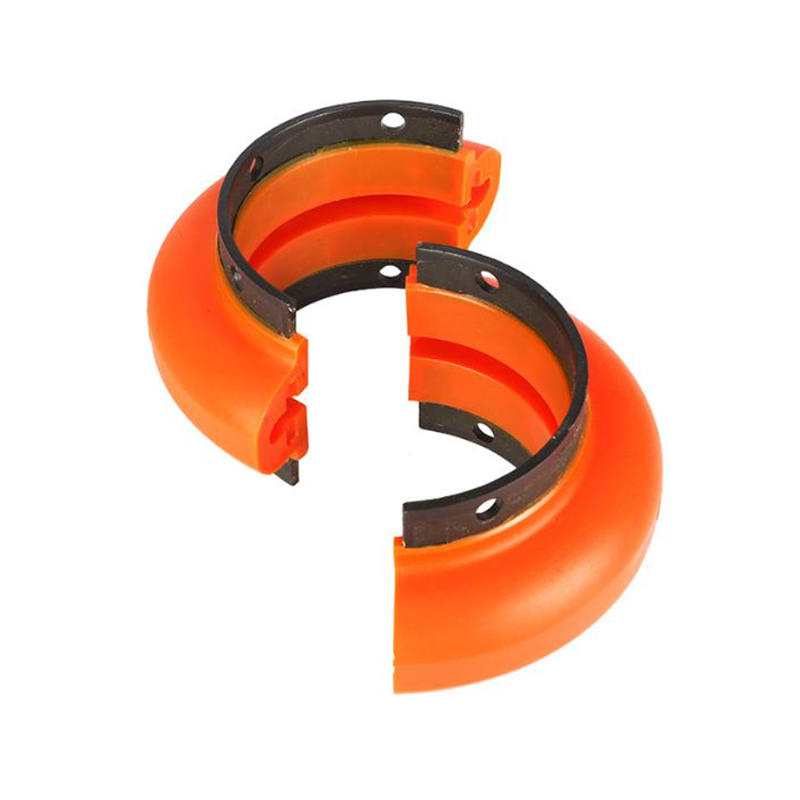

RSK-オメガ型タイヤカップリング 優れた柔軟性と大きな補償能力

RSK-オメガ型タイヤカップリング 優れた柔軟性と大きな補償能力

お問い合わせ
  • 仕様
  • 説明
仕様

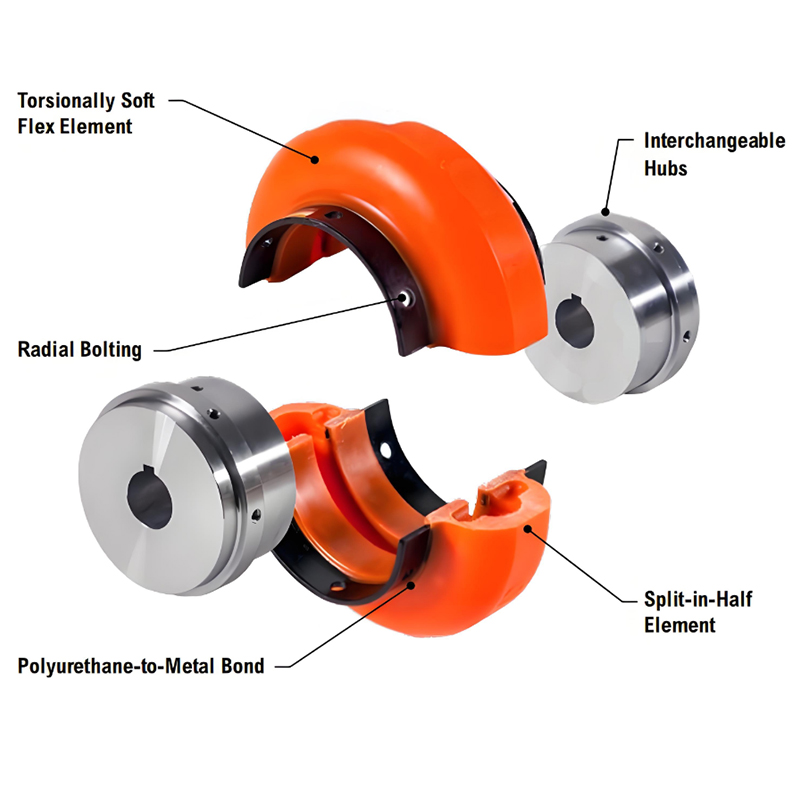

優れた柔軟性と補償能力

優れたねじり弾性: 強いねじり振動と衝撃荷重を効果的に吸収および遮断し、駆動側 (モーターなど) と被駆動機器の両方を保護します。

大きなミスアライメント補正: 非常に大きな角度、半径方向、および軸方向のミスアライメントの補正が可能で、設置位置の調整に対する要求は最小限に抑えられます。基礎の沈下や熱膨張などによる変形にも対応可能

無給油でメンテナンスも簡単

相対的に摺動する摩擦部品がなく、無給油でメンテナンスフリーのカップリングです。

電気絶縁と制振

ゴムボディは電気絶縁を提供し、シャフトの電流による腐食を防ぎます。同時に、ゴムの内部摩擦により優れた減衰特性と振動吸収特性を実現します。

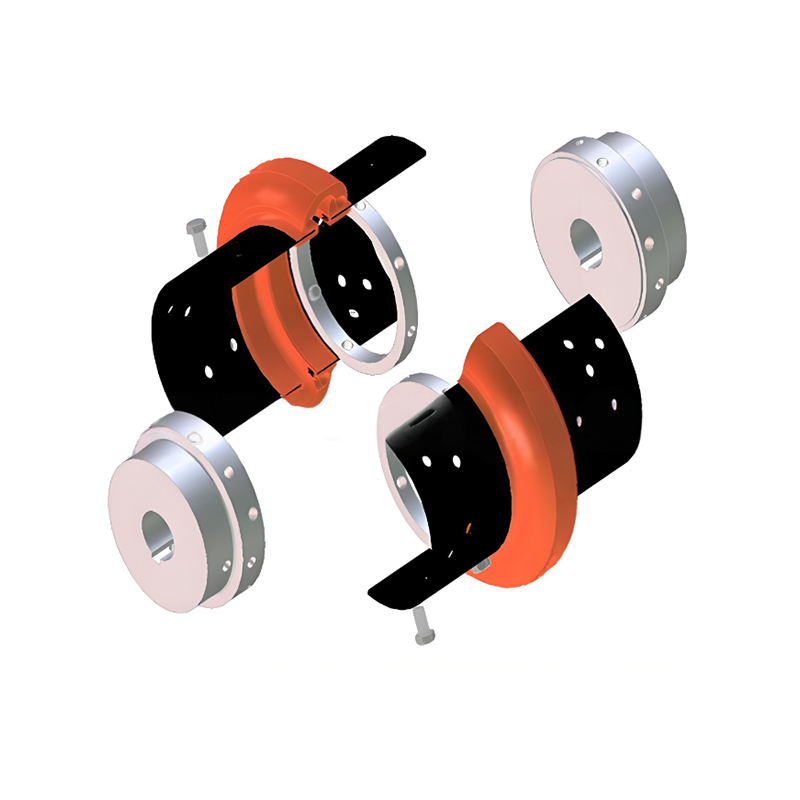

シンプルな構造、簡単な設置

コンポーネントが少なく、組み立てが簡単で、通常は特別な工具は必要ありません

カップリング

サイズ

最大値

ボア

(で)

最小値

ボア

(で)

継続的

HP/100

回転数

継続的

トルク

(イブイン)

最大値

回転数

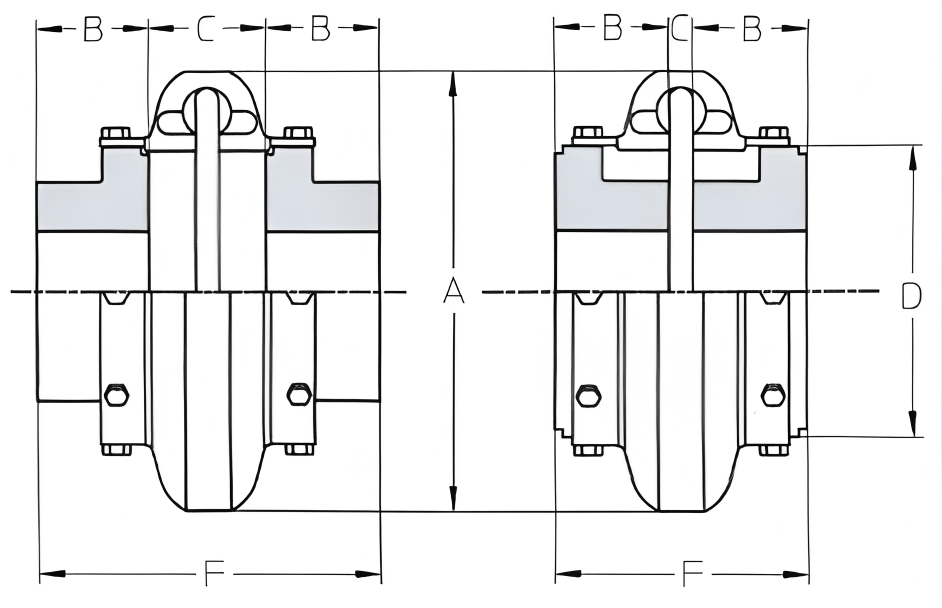

寸法（インチ）

重量

(Ib)

A

B

C

D

F

(イン)

(0ut)

(イン)

(0ut)

E2

1.13

ノーミン

0.30

190

6600

3.50

0.94

1.34

1.90

1.85

3.22

3.78

1.2

E3

1.38

0.375

0.58

365

6600

4.00

1.50

0.81

1.31

2.32

3.81

4.31

2.4

E4

1.63

0.375

0.88

550

6600

4.56

1.69

0.44

1.31

2.60

3.81

4.69

3.0

E5

1.88

0.375

1.48

925

6600

5.38

1.75

0.81

1.81

3.13

4.31

5.31

5.4

E10

2.13

0.375

2.30

1450

6600

6.38

1.88

0.56

1.84

3.65

4.31

5.56

8.2

E15

2.13

0.375

2.86

1800

6600

6.38

1.88

0.56

1.84

3.65

4.31

5.56

8.3

E20

2.38

0.75

3.65

2300

6600

7.25

2.06

0.50

2.38

4.48

4.62

6.50

13.0

E30

2.88

0.75

5.79

3650

5800

8.25

2.31

0.56

2.44

5.42

5.19

7.06

21

E40

3.38

0.75

8.85

5500

5000

9.50

2.50

0.56

2.68

6.63

5.56

7.68

35

E50

3.63

1.125

12.14

7650

4200

11.00

2.75

0.63

3.38

8.13

6.13

8.88

54

E60

4

1.125

19.84

12,500

3800

12.50

3.25

0.69

3.44

8.75

7.19

9.94

72

E70

4.5

1.375

35.12

22,125

3600

14.00

3.62

0.75

3.75

9.25

8.00

11.00

86

E80

6

1.875

62.7

39,500

2000

16.00

4.87

0.75

5.00

11.25

10.50

14.75

170

E100

6.75

1.875

135

85,050

1900

21.00

5.50

1.75

3.75

14.13

12.75

14.75

244

E120

7.5

1.875

270

170,100

1800

25.00

6.00

2.74625

4.88

17.63

14.24

16.88

425

E140

9.00

1.875

540

340,200

1500

30.00

7.00

3.00

5.00

20.88

17.00

19.00

746
