ステンレス鋼製スライドオルダムカップリングクランプタイプ良好な耐摩耗性耐食性優れた剛性

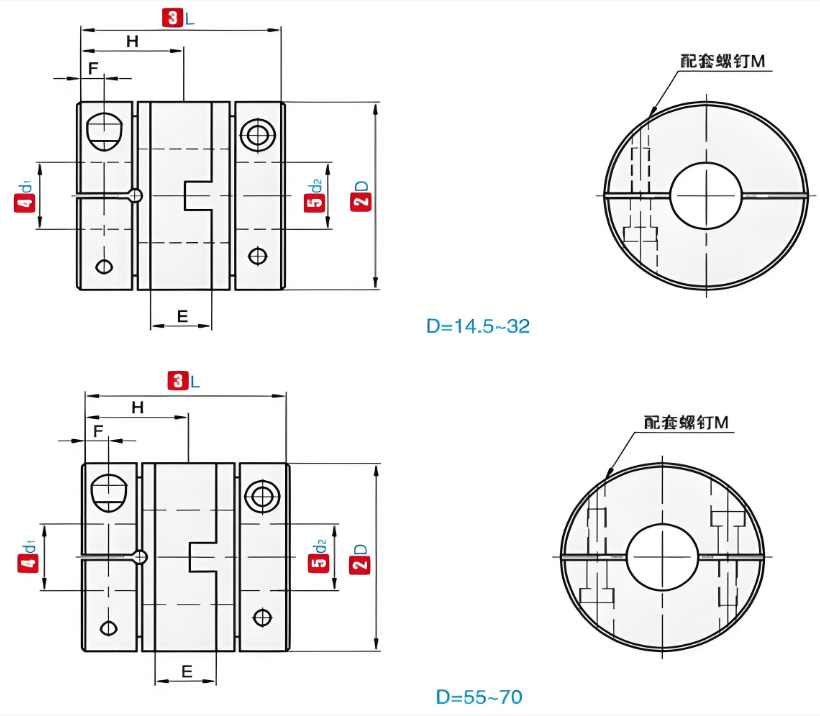

代号

コードネーム

D

L

常用D1/D2内径尺寸 標準内径(mm)

E

F

H

M

拧紧扭ク

締め付けトルク(N・m)

CPHCG

14.5

18.4

4 5 6 6.35

5.5

2.5

8.9

M2.5

0.8

16.8

24.4

4 5 6 6.35

6.2

3.3

12

M3

1.2

20

27.2

5 6 6.35 7 8 9 9.525 10

7.3

3.9

13.4

M3

1.2

26

30.4

5 6 6.35 7 8 9 9.525 10 11 12

7.5

4

15

M4

2.5

30

33

5 6 6.35 8 9 9.525 10 11 12 12.7 14

8.8

4.3

16

M4

2.5

34

34

5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 16

8.5

4.3

16.5

M4

2.5

38

39.5

5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20

9.7

5.3

19.5

M5

5

45

46

8 9 10 11 12 12.7 14 15 16 17 18 19 20

13.6

5.8

22.5

M5

5

55

57

10 11 12 12.7 14 15 16 17 18 19 20 20 24 25

15.4

7.0

28

M6

8

代号

コードネーム

D

L

定扭トルク 定格トルク(N.m)

容许偏心 許容バイアス(mm)

許容傾斜角(∠°)

許容軸方向偏差許容軸方向偏差(mm)

容许转速許可 RPM

静态扭转钢度静的ねじり剛性(N.m/rad)

惯性トルク 慣性モーメント(N.m)

重量重量(g)

CPHCG

14.5

18.4

3

0.5

0.6

±0.20

8000

750

1.5x10 ^-6

17

16.8

24.4

5

6500

1000

6.6x10 ^-6

30

20

27.2

7

5500

2000

1.4x10 ^-5

48

26

30.4

10

0.8

4500

3800

6.6x10 ^-5

90

30

33

24

1

4500

5000

1.85x10 ^-4

120

34

34

32

3500

7000

2.0x10 ^-4

172

38

39.5

50

3500

10000

4.5x10 ^-4

250

45

46

50

0.5

7000

35000

4.5x10 ^-4

450

55

57

75

1.5

7000

52000

5.7x10 ^-4

800
