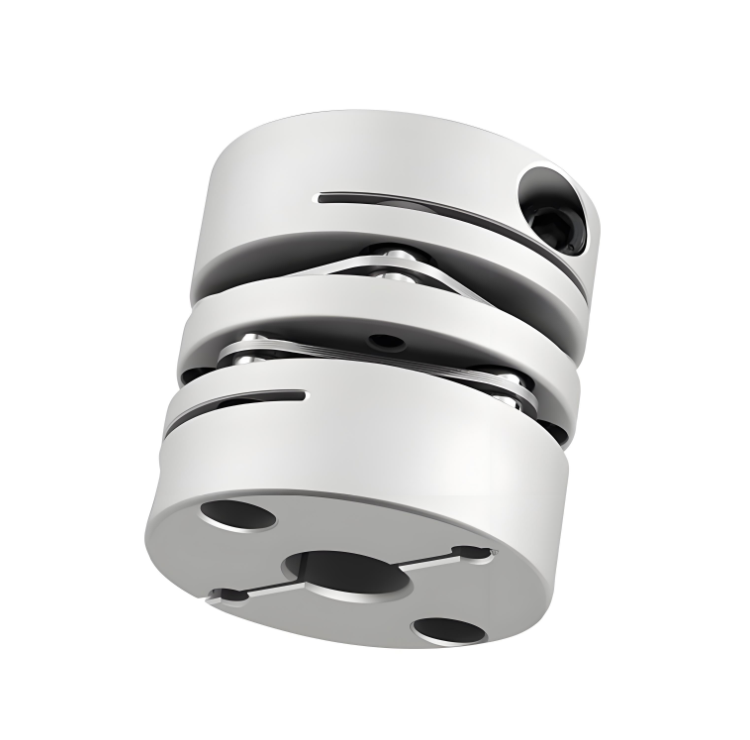

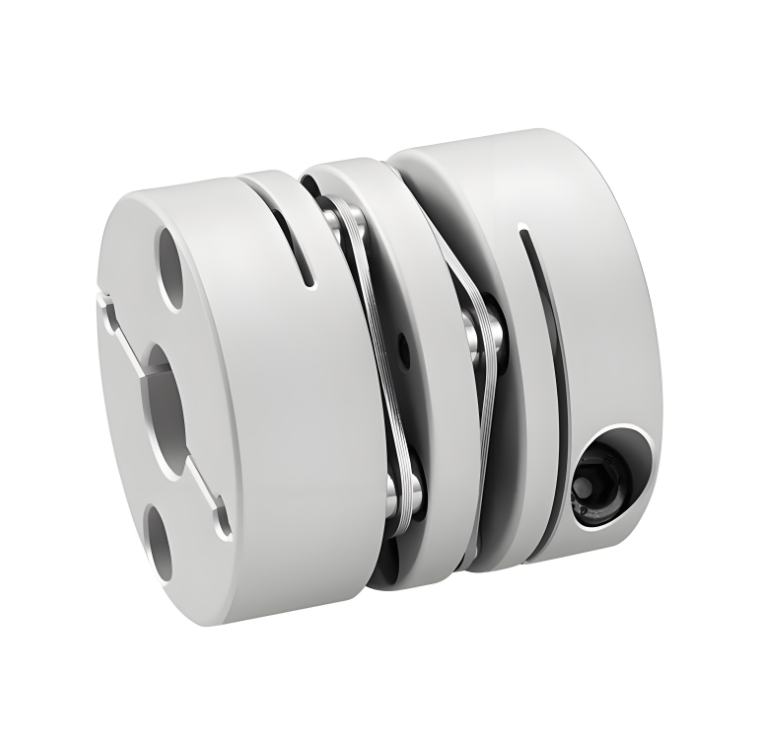

RSK-CPLF CNC機械用フレキシブルアルミニウム合金ダブルダイヤフラムショートクランプタイプ

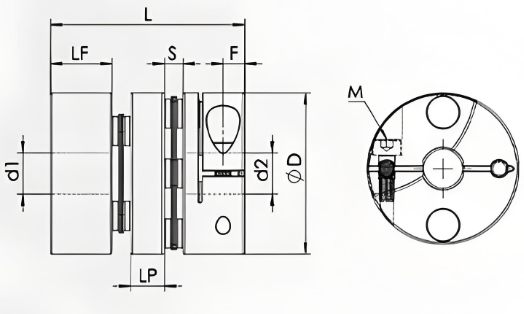

コードネーム

D

L

標準内径(mm)

E

N

D1

F

H

M

締め付けトルク(N・m)

RSK-CPLF

16.6

23

3、4、5、6

3.6

2.2

6.5

3.3

7.5M2.50。

M2.5

0.8

21

24.5

3、4、5、6, 6.35, 7, 8, 9, 9.525, 10

4.7

2.7

10.5

3.3

7.2

M2.5

0.8

28

32.2

5、6、6.35、7、8、9、9.525、10、11、12、12.7、14

6.2

3.5

15

3.85

9.5

M3

1.2

34

35

5、6、6.35、7、8、9、9.525、10、11、12、12.7、14, 15, 16

7.2

3.7

16.5

4.85

10.2

M4

2.5

46

44

8、9、9.525、10、11、12、12.7、14、15、16、17、18、19、20、22、24、25

8.4

4.6

25.5

5

13.2

M5

5

55

55

10、11、12、12.7、14、15、16、17、18、19、20、22、24、25、28、30

11.6

5.2

31

6

16.5

M5

5

コードネーム

D

L

定格トルク(N・m)

許容バイアス(mm)

傾きを許容(∠°)

軸ズレ許容(mm)

RPM を許可する

静的ねじり剛性(N.m/rad)

慣性モーメント(N・m)

重量(g)

RSK-CPLF

16.6

23

0.5

0.10

1.0

±0.18

9000

480

4.22x10 ^-7

12

21

24.5

1.0

0.10

1.0

±0.18

8000

750

1.11x10 ^-6

18

28

32.2

1.5

0.15

1.2

±0.18

8000

2500

4.68x10 ^-6

45

34

35

3

0.17

1.5

±0.18

8000

4200

1.1x10 ^-5

70

46

44

9

0.22

1.5

±0.25

8000

11000

3.8x10 ^-5

144

55

55

25

0.25

1.5

±0.25

8000

16500

1.6x10 ^-4

265
