RSK-TBC 6ZT 高速・高出力マルチダイヤフラム伝送カップリング

RSK-TBC 6ZT 高速・高出力マルチダイヤフラム伝送カップリング

お問い合わせ
  • 仕様
  • 説明
仕様

モデル: RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
定格トルク Tkn N.m 300 420 650 1100 1600 2600
ピークトルク ありがとう N.m 450 630 975 1650 2400 3900
外径 D mm 77 89 104 123 143 167
穴径 d mm 25-45 32-52 40-60 45-70 55-90 65-100
最高速度 N 最大 分−1 13600 11800 10100 8500 7300 6200
補償 軸方向のオフセット △か mm 0.8 0.9 1.1 1.3 1.5 1.7
ラジアルオフセット スリーブ1 △クリ mm 0.2 0.2 0.25 0.3 0.3 0.35
スリーブ2 △ケッ mm 0.7 0.8 1 1.25 1.45 1.5

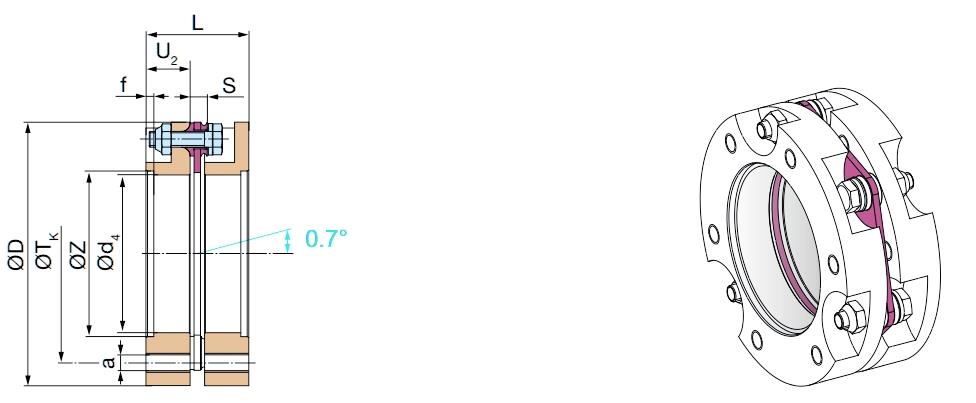

角度オフセット シングルダイヤフラム ° 0.7

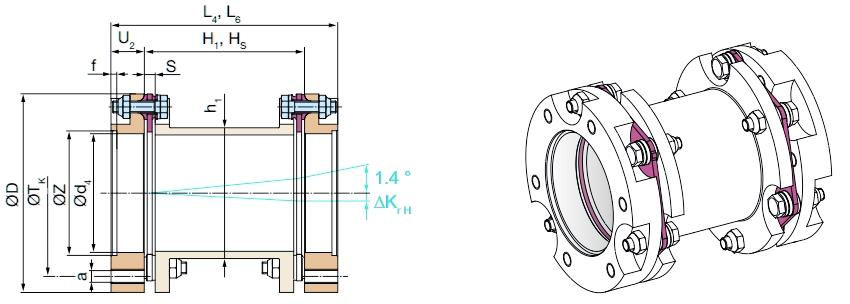

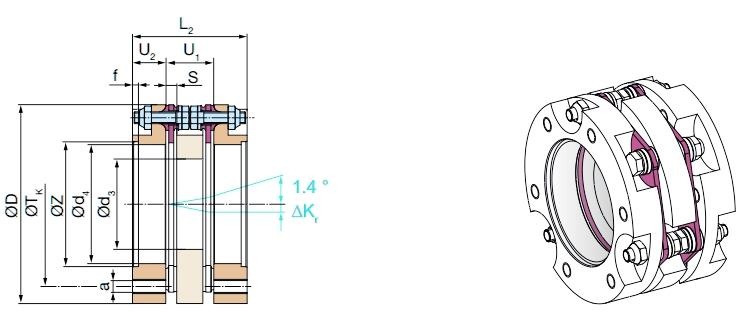

ダブルダイヤフラム ° 1.4
ばねの硬さ Nm/rad 285 305 875 1285 2025

3260

モデル: RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
定格トルク Tkn N.m 190 290 450 720 1000 1600
ピークトルク ありがとう N.m 285 435 675 1080 1500 2400
外径 D mm 77 89 104 123 143 167
穴径 d mm 25-45 32-52 40-60 45-70 55-90 65-100
最高速度 N 最大 分−1 13600 11800 10100 8500 7300 6200
補償 軸方向のオフセット △か mm 1.1 1.3 1.5 1.8 2.1 2.5
ラジアルオフセット スリーブ1 △クリ mm 0.3 0.3 0.4 0.45 0.45 0.55
スリーブ2 △ケッ mm 1.0 1.2 1.5 1.8 2.1 2.2
角度オフセット シングルダイヤフラム ° 1
ダブルダイヤフラム ° 2
ばねの硬さ Nm/rad 229 248 298 876 1089 1990

備考:
1. The rated torque applies to alternating torque and offset to the maximum value.
2. ピークトルクは単一方向の回転および最大圧力 ≤ に適しています。 10 5

3. 最高速度は長すぎるスリーブには適していません。
4. オフセットは同時に最大値に達するのには適していません。
5. 軸方向オフセットはダブルダイヤフラム構造に適しており、静的な値です。
6. 角度ばねの剛性は、単一ダイヤフラムの値に適しています。
7. 特定の設計寸法については、当社の設計部門にお問い合わせください。
