RSK グリッドカップリングの取り付け説明書

のパフォーマンス カップリング グリッド カップリングは、変更せずに水平または垂直の位置で動作するように設計されています。

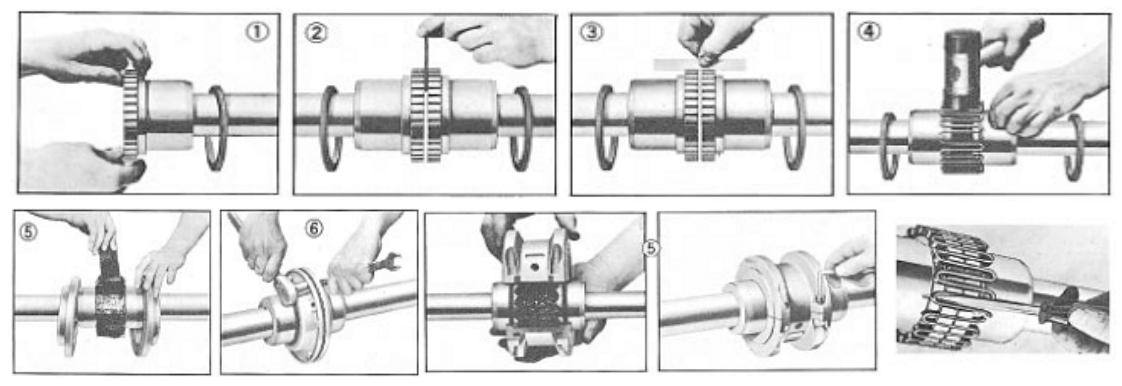

1.マウントシールとハブ
すべての金属部品を不燃性の溶剤で洗浄し、ハブ、シャフト、キー溝にバリがないか確認してください。ハブを取り付ける前に、シールにグリースを軽く塗布し、シャフトに置きます。特に指示がない限り、ハブ面がシャフトの端と面一になるように、ハブをそれぞれのシャフトに取り付けます。付属のネジを締めます。

2.ギャップと角度の調整

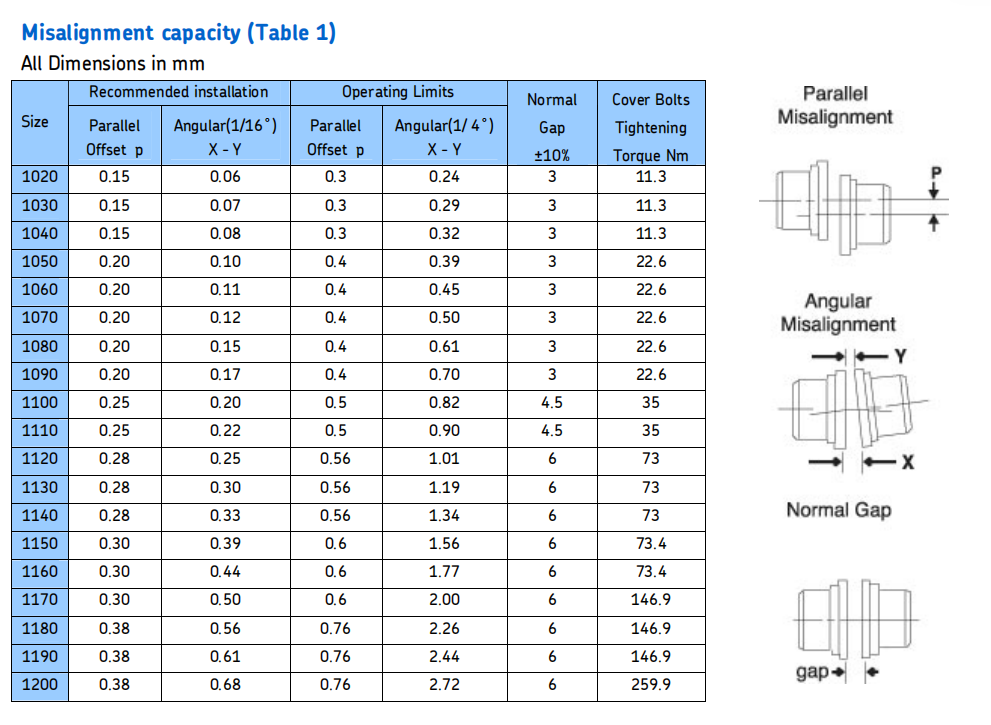

表1に指定されている隙間と同じ厚さのスペーサバーを使用します。図に示すようにバーを90°間隔で同じ深さに挿入し、バーとハブ面の隙間を測定子で測定します。最小測定値と最大測定値の差は、表 1 に指定されている角度制限を超えてはなりません。

3.オフセット調整
両方のハブ上で直線エッジが直角に (または表 2 で指定された制限内に) 90° 間隔で載るように位置を合わせます。クリアランスは、表 1 に指定されている平行オフセット取り付けの制限を超えてはなりません。すべての基礎ボルトを締めて、手順 2 と 3 を繰り返します。必要に応じてカップリングを再調整します。

4. グリッドの挿入
グリッドを挿入する前に、隙間と溝に指定の潤滑剤を塗ります。グリッドを同じ方向に固定します。これにより、グリッドがカバー半分の非回転ピンに正しく接触するようになります。グリッドをわずかに広げて結合歯の上を通過させ、柔らかいマレットで固定します。

5. グリスを充填し、カバーを組み立てます
グリッドの間および周囲のスペースにできるだけ多くの潤滑剤を詰め、余分な潤滑剤をグリッドの上部で拭き取ります。ハブのシールをカバーの溝に合わせて配置します。ガスケットをカバーの下半分のフランジに配置し、一致マークが同じ側に来るようにカバーを組み立てます。ガスケットをシールに当たるまで押し込み、カバーの半分をファスナーで固定し、表に指定されているトルクで締めます。ファスナーを締める間、ガスケットが所定の位置に留まっていることを確認してください。
