RSK-GICLZ タイプ中間シャフトドラムギヤカップリングは、超長スパンの伝動システム用に設計された頑丈なギヤカップリングです。そのコア構造は、細長い中間シャフトを介して 2 つのドラムギアのハーフカップリングを接続し、シャフト距離が長い条件下で組み合わされた半径方向、角度、および軸方向の変位を効果的に補償します。これは主に、伝送距離や位置ずれ補正機能に特定の要件がある冶金用ローラーテーブル、鉱山機械、大型搬送装置などの産業用途で使用されます。

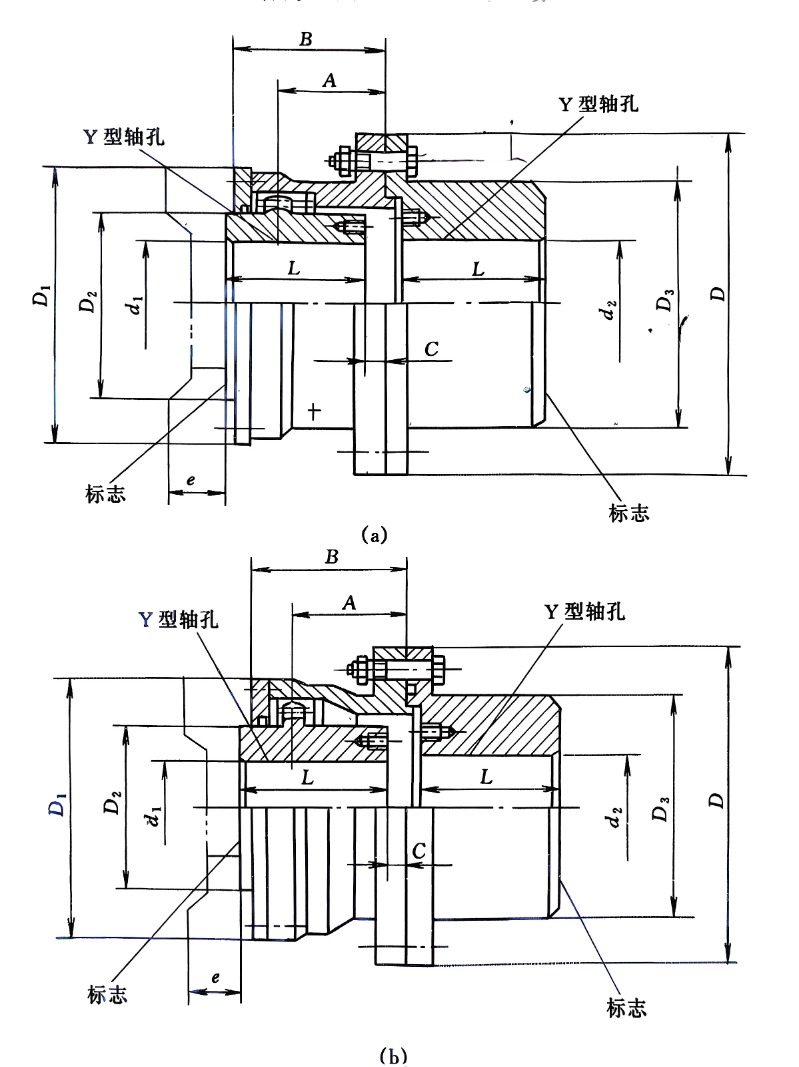

モデル	公称トルク Tn/N.m	許容速度 n/r.min-1	軸穴径 d1\d2	軸方向の長さ L	D	D1	D2	D3	B	A	C	e	潤滑剤の投与量 /ml	質量m/kg	慣性モーメント I/kg.m2
				Y
GICLZ1	630	4000	16、18、19	42	125	95	60	80	57	37	20	30	30	5.4	0.0084
			20、22、24	52							10
			25,28	62							2.5
			30、32、35、38	82
			40、42、45、48、50	112
GICLZ2	1120	4000	25,28	62	144	120	75	95	67	44	10.5		60	9.2	0.018
			30、32、35、38	82							2.5
			40、42、45、48、50,55,56	112
			60	142
GICLZ3	2240	4000	30、32、35、38	82	174	140	95	115	77	53	3		80	16.4	0.0427
			40、42、45、48、50,55,56	112
			60、63、65、70	142
GICLZ4	3550	3600	32、35、38	82	196	165	115	130	89	62	14		90	22.7	0.075
			40、42、45、48、50,55,56	112							3
			60、63、65、70,71,75	142
			80	172
GICLZ5	5000	3300	40、42、45、48、50,55,56	112	224	183	130	150	99	71	3		140	36.2	0.0149
			60、63、65、70,71,75	142
			80、85、90	172
GICLZ6	7100	3000	48,50,55,56	112	241	200	145	170	109	80	6		200	46.2	0.24
			60、63、65、70,71,75	142							4
			80、85、90,95	172
			100	112
GICLZ7	10000	2680	60、63、65、70,71,75	142	260	230	160	190	122	90	4		290	68.4	0.43
			80、85、90,95	172
			100、110、120	212
GICLZ8	14000	2500	65,70,71,75	142	282	245	175	210	132	96	4	30	350	81.1	0.61
			80、85、90,95	172
			100、110、120	212
			130	252
GICLZ9	18000	2350	70,71,75	142	314	270	200	225	142	104	10		370	100.1	0.94
			80、85、90,95	172							5
			100、110、120,125	212
			130,140	252
GICLZ10	31500	2150	80、85、90,95	172	346	300	220	250	165	124	5		500	147.1	1.67
			100、110、120,125	212
			130,140,150	252
			160	302
GICLZ11	40000	1880	120	212	380	330	260	285	180	133	6	40	650	206.3	2.98
			130,140,150	252
			160,170,180	302
GICLZ12	56000	1680	120	212	442	380	290	325	208	156	6		1100	284.5	5.31
			130,140,150	252
			160,170,180	302
			190,200	352
GICLZ13	80000	1530	140,150	252	482	420	320	360	238	182	7		1600	402	9.16
			160,170,180	302
			190,200,220	352
GICLZ14	112000	1300	160,170,180	302	520	465	360	410	266	207	8		2300	582.2	15.92
			190,200,220	352
			240,250	410
GICLZ15	160000	1180	190,200,220	352	580	510	400	450	278	214	10		2600	778.2	25.79
			240,250,260	410
			280	470
GICLZ16	25000	1000	200,220	352	680	595	465	500	320	250	10	50	4100	1071	46.89
			240,250,260	410
			280,300,320	470
GICLZ17	280000	980	220	352	720	645	495	530	336	256	10	50	5100	1210	60.59
			240,250,260	410
			280,300,320	470
GICLZ18	355000	900	240,250,260	410	775	675	520	540	351	262	10		6000	1475	81.75
			280,300,320	470
			340	550
GICLZ19	450000	830	260	410	815	715	560	580	372	280	10		6700	1603	101.57
			280,300,320	470
			340,360	550
GICLZ20	500000	790	280,300,320	470	855	755	585	600	393	297	13		8100	2033	140.03
			340,360,380	550
GICLZ21	630000	750	300,320	470	915	795	620	640	404	305	13		10500	2385	183.4
			340,360,380	550
			400	650
GICLZ22	710000	720	340,360,380	550	960	840	665	680	415	316	13	60	14000	2458	235.04
			400,420	650
GICLZ23	800000	680	360,380	550	1010	890	710	720	435	333	13		15000	3332	323.16
			400,420,450	650
GICLZ24	1000000	650	380	550	1050	925	730	760	445	342	15		16500	3639	389.97
			400,420,450,480,500	650
GICLZ25	1120000	610	420,450,480,500	650	1120	970	770	800	465	362	15		18000	4073	485.96
GICLZ26	1250000	580	530	650	1160	990	800	850	475	366	15		19000	4527	573.64
			450,480,500	800
GICLZ27	1400000	560	530,560	650	1210	1060	850	900	479	369	15	70	23000	5485	789.74
			480,500	800
GICLZ28	1600000	540	480,500	650	1250	1080	890	960	517	402	20		24000	6050	960.26
			530,560,600	800
GICLZ29	2240000	520	500	650	1340	1200	960	1010	517	396	20	80	26000	7090	1268.98
			530,560,600,630	800
GICLZ30	2800000	500	560,600,630	800	1390	1240	1005	1070	525	403	20	80	30000	9264	1822.02
			670	900

説明する

I. 主な利点 (平歯車カップリングと比較)

優れた角度および半径方向のミスアライメント補正

バレルデザイン: 外歯の外縁が球面 (バレル) 形状に加工されており、バックラッシュが大きくなります。
効果: 内歯と外歯がより大きな角度で噛み合うことが可能になり、特定の半径方向のオフセットに対応できます。通常、角度補正は 1°30 分に達し、半径方向の補正は平歯車カップリングよりも大幅に優れています。これが最も基本的な利点です。

高耐荷重、低摩耗、長寿命

表面接触: 位置がずれている場合でも、バレル歯は表面接触を維持し、平歯によく見られるエッジ荷重と応力集中を回避します。
効果的な荷重分散: 荷重は歯の幅全体にわたってより均等に分散され、単位面積あたりの圧力が軽減されます。
効果: カップリングの耐荷重と耐衝撃性が大幅に向上し、摩耗が軽減され耐用年数が延長されます。

自動アライメントおよびセルフセンタリング機能

バレル歯の球状の噛み合い特性により、ある程度の「自己適応性」が得られます。設置ミスや基礎の沈下によるわずかなズレを自動的に調整し、接続された機器のベアリングを保護します。

II.構造およびその他の特徴

コンパクト構造、高トルク伝達

同じサイズの場合、バレル型ギアカップリングはより高いトルクを伝達できるため、高い体積効率が得られます。

潤滑とシールが必要

潤滑: 剛性の可動カップリングとして、摩耗と発熱を最小限に抑えるために、その歯の表面には十分な潤滑 (通常はオイルまたはグリース) が必要です。
シーリング: 標準装備には、潤滑剤の漏れや外部汚染物質の侵入を防ぐための O リングやリップシールなどのシールが含まれています。シールの信頼性はカップリングの寿命に直接影響します。

過酷な条件にも適した高い信頼性

GIICL型カップリングは耐久性に優れ、連続運転、重荷重、中高速、軽度の位置ずれを伴う用途に広く使用されています。例としては、冶金圧延機、鉱山機械、重量物運搬装置、船舶用推進システム、発電機などがあります。
