通常シューブレーキに使用されるブレーキホイール付きドラム歯付カップリングRSK-WGZ型

お問い合わせ

前へV: ディスクブレーキを伴う用途に適したブレーキディスク付きドラムギヤカップリング RSK-WGP タイプ次へ: 次の記事はありません

仕様
説明する

仕様

中間シャフトまたはスリーブを介して接続されたギアカップリングの場合、中間シャフトまたはスリーブが過度に長い、重い、または高い回転速度で動作する場合には、臨界速度を検証する必要があります。

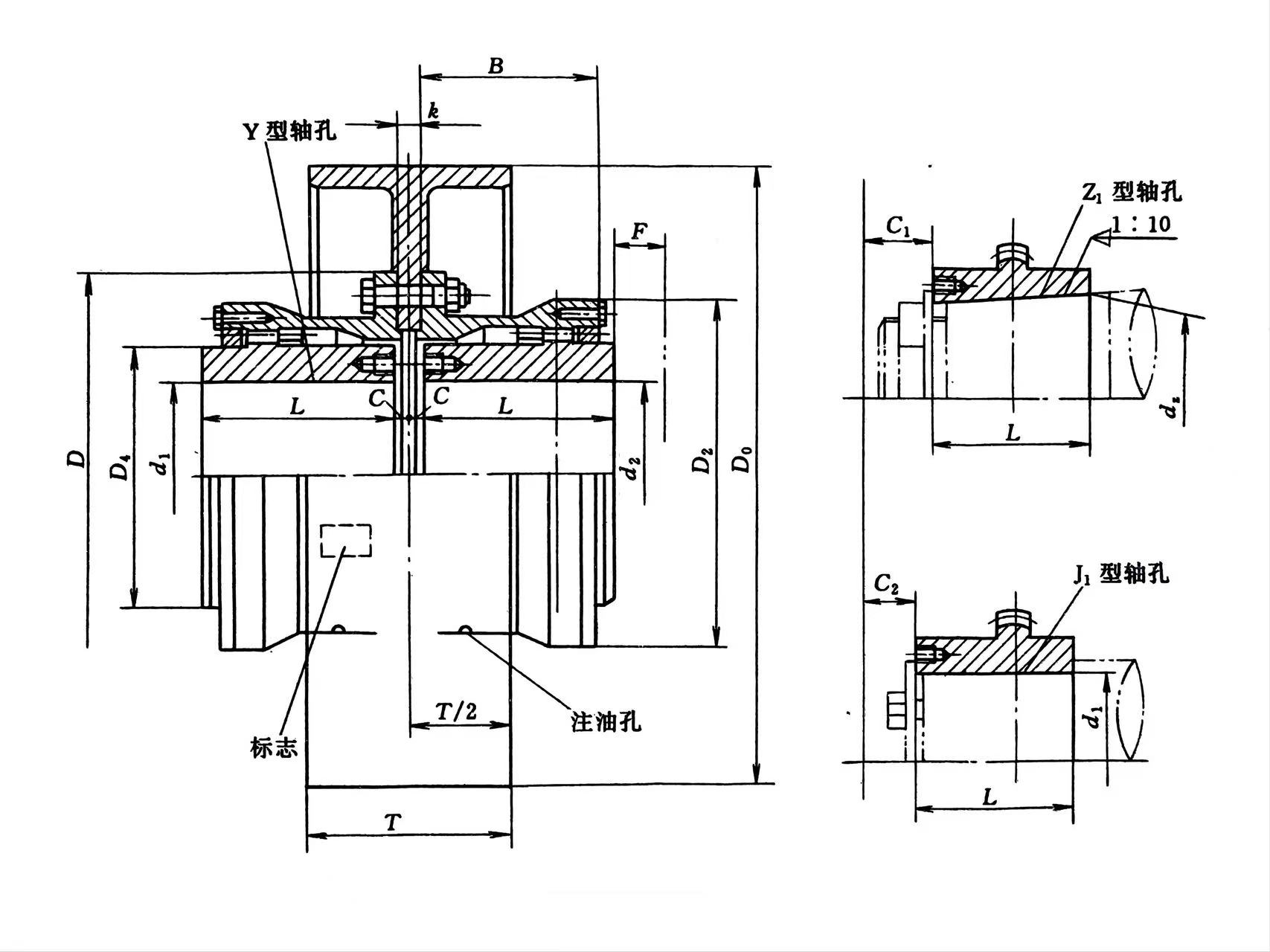

モデル	公称トルク Tn/N.m	許容速度 n/r.min-1	軸穴径 d1\d2	軸穴長さL		D0	D	D2	D4	B	F	C	C1	C2	重量メートル/キログラム	慣性モーメント I/kg.m2	潤滑グリースの投与量 /ml
				Y	J1、Z1
WGZ1	710	4000	12、14	32	--	160 200 250	122	98	60	58	30	30	--	--	5.62	0.0078	0.11
			16、18、19	42								20
			20、22、24	52								10
			25,28	62	44							3	19	18
			30、32、35、38	82	60								23	12
			40,42	112	84								29	12
WGZ2	1250	4000	22,24	52	--	200 250 315	150	118	77	68	30	20	--	--	9.65	0.022	0.12
			25,28	62								10
			30、32、35、38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29	16
WGZ3	2500	4000	22,24	52	--	200 250 315	170	140	90	80	30	33	--	--	16.5	0.047	0.2
			25,28	62								23
			30、32、35、38	82	60							3	23	25
			40,42,45,48,50,55,56	112	84								29	16
			60,63	142	107								36
WGZ4	4500	3000	30、32、35、38	82	--	250 315 400	200	160	112	90	30	13	--	--	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84							3	29	17
			60,63,65,70,71,75	142	107								36
			80	172	132								41
WGZ5	7100	3000	30、32、35、38	82	--	315 400	225	180	128	100	30	23	--	--	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84							3	29	19
			60,63,65,70,71,75	142	107								36
			80、85、90	172	132								--
WGZ6	10000	3000	32、35、38	82	--	315 400	245	200	145	112	30	35	--	--	51.3	0.29	0.65
			40,42,45,48,50,55,56	112								5
			60,63,65,70,71,75	142	107								38	20
			80、85、90,95	172	132								43
			100	212	167								48
WGZ7	14000	2500	32、35、38	82	--	400 500	272	230	160	122	30	45	--	--	68	0.53	0.8
			40,42,45,48,50,55,56	112								15
			60,63,65,70,71,75	142	107							5	38	20
			80、85、90,95	172	132								43
			100,110	202	167								48
WGZ8	20000	2500	55,56	112	--	400 450	290	245	176	136	30	29	--	--	79	0.71	0.95
			60,63,65,70,71,75	142	107							5	38	34
			80、85、90,95	172	132								43	20
			100、110、120、125	212	167								48	20
WGZ9	25000	2000	65,70,71,75	142	107	400 500 630	315	265	190	140	30	5	38	38	106.5	1.05	1.3
			80、85、90,95	172	132								43	28
			100、110、120、125	212	167								48
			130,140	252	202								53
WGZ10	40000	2000	75	142	--	400 500 630	355	300	225	165	30	28	--	--	159	1.74	1.6
			80、85、90,95	172	132							5	43	38
			100、110、120、125	212	167								48	28
			130,140,150	252	202								53
			160	302	242								63
WGZ11	56000	1700	85、90、95	172	--	500 630 710	412	345	256	180	40	15	--	--	215	3.67	5
			100、110、120、125	212	162							8	51	32
			130,140,150	252	202								56
			160,170,180	302	242								--
WGZ12	80000	1700	120,125	212	162	500 630 710	440	375	288	207	40	8	51	45	303	6.4	3.4
			130,140,150	252	202								56	32
			160,170,180	302	242								66
			190,200	352	282								76
WGZ13	112000	1700	140,150	252	202	630 710	490	425	320	235	50	8	56	38	391	10.45	4.4
			160,170,180	302	242								66	32
			190,200,220	352	282								76
WGZ14	160000	1500	160,170,180	302	242	710 800	545	462	362	265	50	10	68	32	523	17.48	6.4
			190,200,220	352	282								78
			240,250,260	410	330								--	10

説明する

ギアカップリングは、非同一直線上にあるシャフト用の高トルクの機械式コネクタで、スリーブの内歯/外歯を使用して角度、半径方向、軸方向のずれを補正しながら動力を伝達します。そのため、高出力密度と信頼性が重要である製鋼所、ポンプ、コンベヤなどの重工業用途に最適ですが、寿命を延ばすためには適切な潤滑とメンテナンスが必要です。

仕組み

コンポーネント: 2 つのハブ (外歯歯付き) が各シャフトに取り付けられ、スリーブ (内歯歯付き) で接続されています。

ミスアライメントの補正: ギアの歯により、シャフト間の角度 (左右)、半径方向 (オフセット)、および軸方向 (エンドツーエンド) のミスアライメントに対処するために屈曲して移動できます。

トルク伝達: クラウン付きギアの歯間の高い面接触により、優れたねじり剛性を備えた効率的で高トルクの動力伝達が実現します。

主な機能と利点

高トルク: 非常に高いトルク負荷を処理できます。

コンパクト: 高い出力重量比を実現し、狭いスペースにも収まります。

信頼性: 適切な潤滑により長寿命を実現します。

多用途: さまざまなニーズに合わせて、さまざまな構成 (シングル/ダブル係合、リジッド/フレキシブル半分) をご利用いただけます。

アプリケーション

ロールドライブ（鉄鋼、製紙産業）

ポンプ、ファン、コンベア

発電設備

メンテナンス

ギアの歯を保護するために定期的な潤滑（グリス）が必要です。

設置時の適切な位置調整は、信頼性と寿命にとって非常に重要です。

会社名

Jiangsu Rokang Heavy Industry Technology Co., Ltd.

江蘇六康重工業技術有限公司は8,000万元以上の固定資産を有し、機械設計、精密製造、熱処理、溶接などの専門人材チームを擁しています。同社は、ワンストップの完全な加工設備と、測定、物理化学、動的試験などの一連の品質検査システムを備えており、包括的な機械加工能力を備えています。当社は長年にわたり、ボールリテーナ型等速自在継手、クロスシャフト型自在継手、ドラムギヤカップリングの研究開発、製造に取り組んでまいりました。軍や地方の科学研究機関、人民解放軍海軍士官学校電力工学部との緊密な産学研究協力を実施し、精密、重荷重、高速の分野に継続的に拡大してきました。製品は優れた性能で海外の有名ブランド製品を置き換えることに成功し、プロセス技術は国際先進レベルに達しています。昇降および輸送、冶金機械、金属圧延、エンジニアリング機械、鉱山機械、石油化学、繊維機械、軍艦、装甲車両、鉄道機関車、特殊車両などの分野で広く使用されています。製品の品質とサービスは大多数のユーザーに認められ、賞賛されており、ヨーロッパ、アメリカ、ロシア、中東、インド、その他の国や地域に輸出されています。 As ChinaSuppliers of 通常シューブレーキに使用されるブレーキホイール付きドラム歯付カップリングRSK-WGZ型, Rokang offer Wholesale 通常シューブレーキに使用されるブレーキホイール付きドラム歯付カップリングRSK-WGZ型. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!
