RSK-NGCLZ クレーンおよび冶金機械用ブレーキホイール付きドラム歯付カップリング

お問い合わせ

前へV: 動力伝達とブレーキ機能を同時に実現するブレーキホイール付きドラム歯付カップリング RSK-NGCL 次へ: 次の記事はありません

仕様
説明する

仕様

機能: 動力伝達とブレーキをコンパクトに一体化したユニットです。
主な機能: カップリング本体にブレーキドラムを内蔵しており、標準ブレーキアセンブリを直接取り付けることができます。
アプリケーション: クレーン、冶金機械、およびスペース効率と高速ブレーキを必要とするその他の重機の駆動システムに最適です。

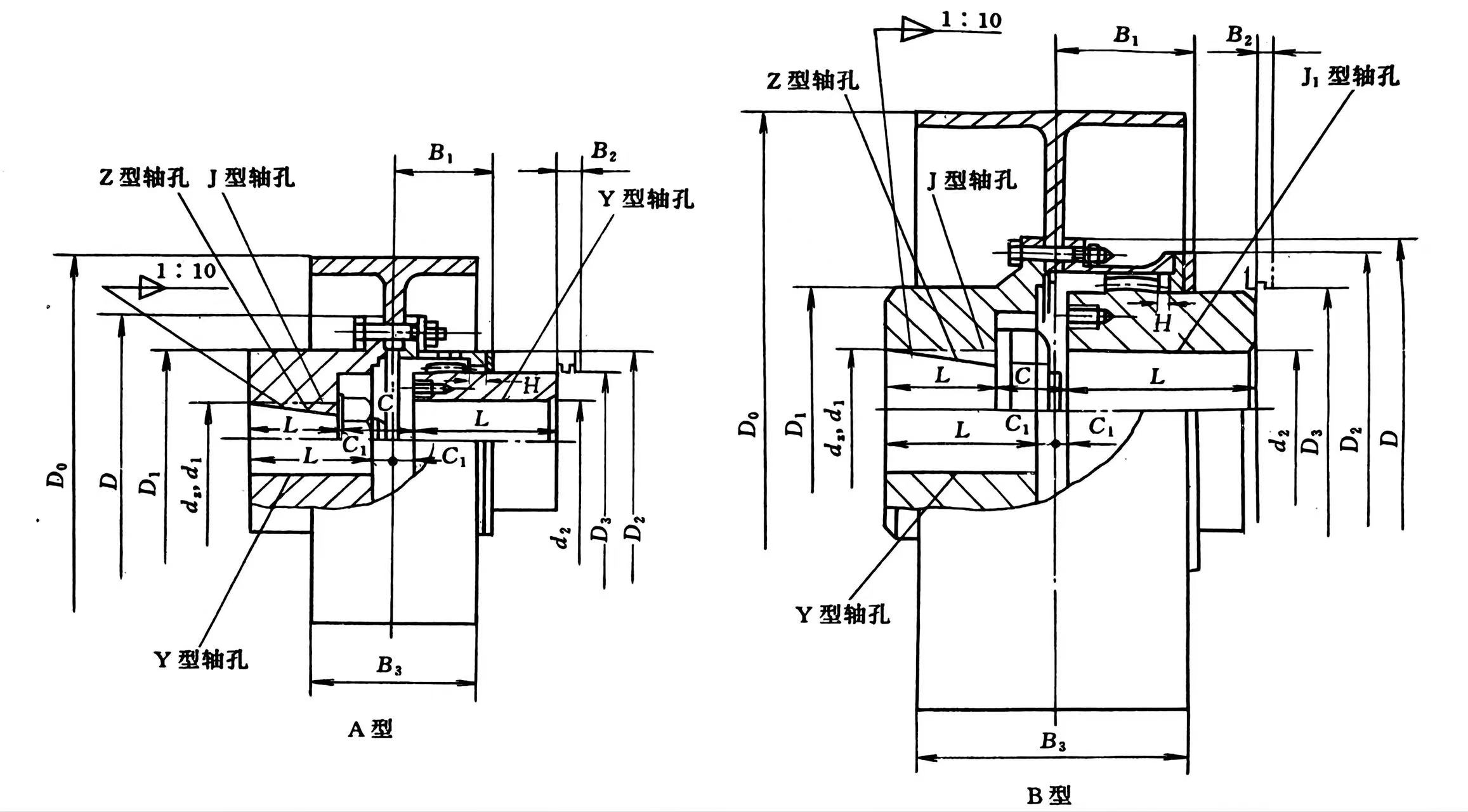

モデル	公称トルク /N・m	許容回転数速度 [n]	軸穴径		軸穴長さ L		D₀	D	D₁	D₂	D₃	C	C₁	H	B₁	B₂	B₃	潤滑グリース投与量 /mL	重量メートル/キログラム	瞬間慣性の I
			d₂	d₁、d₂	Y	J₁、Z
NGCLZ1	355	4000	20~35	20、22、24	52	38	160	103	71	71	50	30	8	2	42	38	68	31	7.3	0.071
				25、28	62	44													7.4	0.072
				30、32、35	82	60													8.4	0.076
NGCLZ2	630	4000	25~42	25、28	62	44	160	115	83	83	60	39	8	2	48	42	68	42	9.2	0.081
				30、32、35、38	82	60													10.3	0.084
				40、42、45	112	84													10.5	0.088
NGCLZ3	1000	3800	30~42	28	62	44	200	127	95	95	75	39	8	2	49	42	85	65	15.1	0.181
				30、32、35、38	82	60													16.3	0.184
				40、42、45、48、50、55	112	84													18.8	0.193
NGCLZ4	1600	3800	40~55	38	82	60	200	149	116	116	90	46	8	2	53	42	85	83	19.8	0.225
				40、42、45、48、50、55、 56	112	84													23.3	0.242
				60、63、65	142	107													26.8	0.296
NGCLZ5	2800	3000	45～75	40、42、45、48、50、55、 56	112	84	250	167	134	134	105	47	9	2.5	58	42	105	143	33.3	0.596
				60、63、65、70、71、75	142	107													39	0.627
NGCLZ6	4500	3000	50~75	45、48、50、55、56	112	84	250	187	153	153	125	52	9	2.5	59	42	105	143	40	0.72
				60、63、65、70、71、75	142	107													46.4	0.776
				80、85、90	172	132													53.2	0.837
NGCLZ7	6300	2400	60～80	50、55、56	112	84	315 (300)	204	170	170	140	52	9	2.5	63	42	132	179	51.8	1.178
				60、63、65、70、71、75	142	107													59.8	1.254
				80、85、90、95	172	132													68.2	1.348
				100	212	167													79.6	1.479
NGCLZ8	9000	1900	70~95	55、56	112	84	400	230	186	186	155	57	12	3	77	47	168	274	84	3.734
				60、63、65、70、71、75	142	107													93.1	3.86
				80、85、90、95	172	132													104	3.996
				100、110	212	167													117	4.187
NGCLZ9	14000	1500	75～110	60、63、65、70、71、75	142	107	500	256	212	212	180	64	13	3	80	47	210	337	133	9.43
				80、85、90、95	172	132													146	9.663
				100、110、120、125	212	167													164	9.997
				130	252	202													182	10.3
NGCLZ10	20000	1200	80～150	65、70、71、75	142	107	630 (600)	287	239	200	120	65	15	3.5	90	47	265	734	176	28.238
				80、85、90、95	172	132													190	28.509
				100、110、120、125	212	167													209	28.879
				130、140、150	252	202													237	29.248
NGCLZ11	31500	1050	100～170	70、71、75	142	107	710 (700)	325	276	235	134	77	16	3.5	94	47	298	956	257	44.309
				80、85、90、95	172	132													275	44.825
				100、110、120、125	212	167													300	45.53
				130、140、150	252	202													326	46.235
				160、170	302	242													357	47.08
NGCLZ12	45000	1050	100～200	75	142	107	710 (700)	362	313	270	164	94	17	4	104	49	298	1320	306	47.88
				80、85、90、95	172	132													317	48.29
				100、110、120、125	212	167													351	49.52
				130、140、150	252	202													384	50.25
				160、170、180	302	242													425	52.22
				190、200	352	282													464	53.69
NGCLZ13	63000	950	150～220	150	252	202	800	412	350	300	165	88	18	4.5	113	49	335	1600	490	82.7
				160、170、180	302	242													544	84.7
				190、200、220	352	282													596	86.67
NGCLZ14	100000	950	170～220	170、180	302	242	800	462	420	335	209	92	20	5.5	157	63	335	3500	670	99.1
				190、200、220	352	282													736	102.2
				240、250	410	330													785	105.9

説明する

ギアカップリングは、非同一直線上にあるシャフト用の高トルクの機械式コネクタで、スリーブの内歯/外歯を使用して角度、半径方向、軸方向のずれを補正しながら動力を伝達します。そのため、高出力密度と信頼性が重要である製鋼所、ポンプ、コンベヤなどの重工業用途に最適ですが、寿命を延ばすためには適切な潤滑とメンテナンスが必要です。

仕組み

コンポーネント: 2 つのハブ (外歯歯付き) が各シャフトに取り付けられ、スリーブ (内歯歯付き) で接続されています。

ミスアライメントの補正: ギアの歯により、シャフト間の角度 (左右)、半径方向 (オフセット)、および軸方向 (エンドツーエンド) のミスアライメントに対処するために屈曲して移動できます。

トルク伝達: クラウン付きギアの歯間の高い面接触により、優れたねじり剛性を備えた効率的で高トルクの動力伝達が実現します。

主な機能と利点

高トルク: 非常に高いトルク負荷を処理できます。

コンパクト: 高い出力重量比を実現し、狭いスペースにも収まります。

信頼性: 適切な潤滑により長寿命を実現します。

多用途: さまざまなニーズに合わせて、さまざまな構成 (シングル/ダブル係合、リジッド/フレキシブル半分) をご利用いただけます。

アプリケーション

ロールドライブ（鉄鋼、製紙産業）

ポンプ、ファン、コンベア

発電設備

メンテナンス

ギアの歯を保護するために定期的な潤滑（グリス）が必要です。

設置時の適切な位置調整は、信頼性と寿命にとって非常に重要です。

会社名

Jiangsu Rokang Heavy Industry Technology Co., Ltd.

江蘇六康重工業技術有限公司は8,000万元以上の固定資産を有し、機械設計、精密製造、熱処理、溶接などの専門人材チームを擁しています。同社は、ワンストップの完全な加工設備と、測定、物理化学、動的試験などの一連の品質検査システムを備えており、包括的な機械加工能力を備えています。当社は長年にわたり、ボールリテーナ型等速自在継手、クロスシャフト型自在継手、ドラムギヤカップリングの研究開発、製造に取り組んでまいりました。軍や地方の科学研究機関、人民解放軍海軍士官学校電力工学部との緊密な産学研究協力を実施し、精密、重荷重、高速の分野に継続的に拡大してきました。製品は優れた性能で海外の有名ブランド製品を置き換えることに成功し、プロセス技術は国際先進レベルに達しています。昇降および輸送、冶金機械、金属圧延、エンジニアリング機械、鉱山機械、石油化学、繊維機械、軍艦、装甲車両、鉄道機関車、特殊車両などの分野で広く使用されています。製品の品質とサービスは大多数のユーザーに認められ、賞賛されており、ヨーロッパ、アメリカ、ロシア、中東、インド、その他の国や地域に輸出されています。 As ChinaSuppliers of RSK-NGCLZ クレーンおよび冶金機械用ブレーキホイール付きドラム歯付カップリング, Rokang offer Wholesale RSK-NGCLZ クレーンおよび冶金機械用ブレーキホイール付きドラム歯付カップリング. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!
