RSK-WGT型長距離・大変位補正用中間スリーブドラム形ギヤカップリング

Name: RSK-WGT型 長距離・大変位補正用中間スリーブドラム形ギヤカップリング
Rating: 5 (99 reviews)

お問い合わせ

前へ： RSK-TGLナイロン内輪ドラムギヤカップリング優れた衝撃吸収性次へ：次の記事はありません

仕様
説明

仕様

中間スリーブギアカップリングは、長距離および大きな変位補償を必要とする複雑なトランスミッションシステム用に特別に設計された高性能機械駆動コンポーネントです。その中心的な特徴は、2 つのドラム型ギアカップリングの間に取り外し可能な中間スリーブを組み込んでおり、剛性の高い動力伝達と柔軟な調整機能を組み合わせていることです。取り付け誤差に対する高い許容性が要求され、複数の偏差の吸収が必要な、過酷な産業用途に適しています。

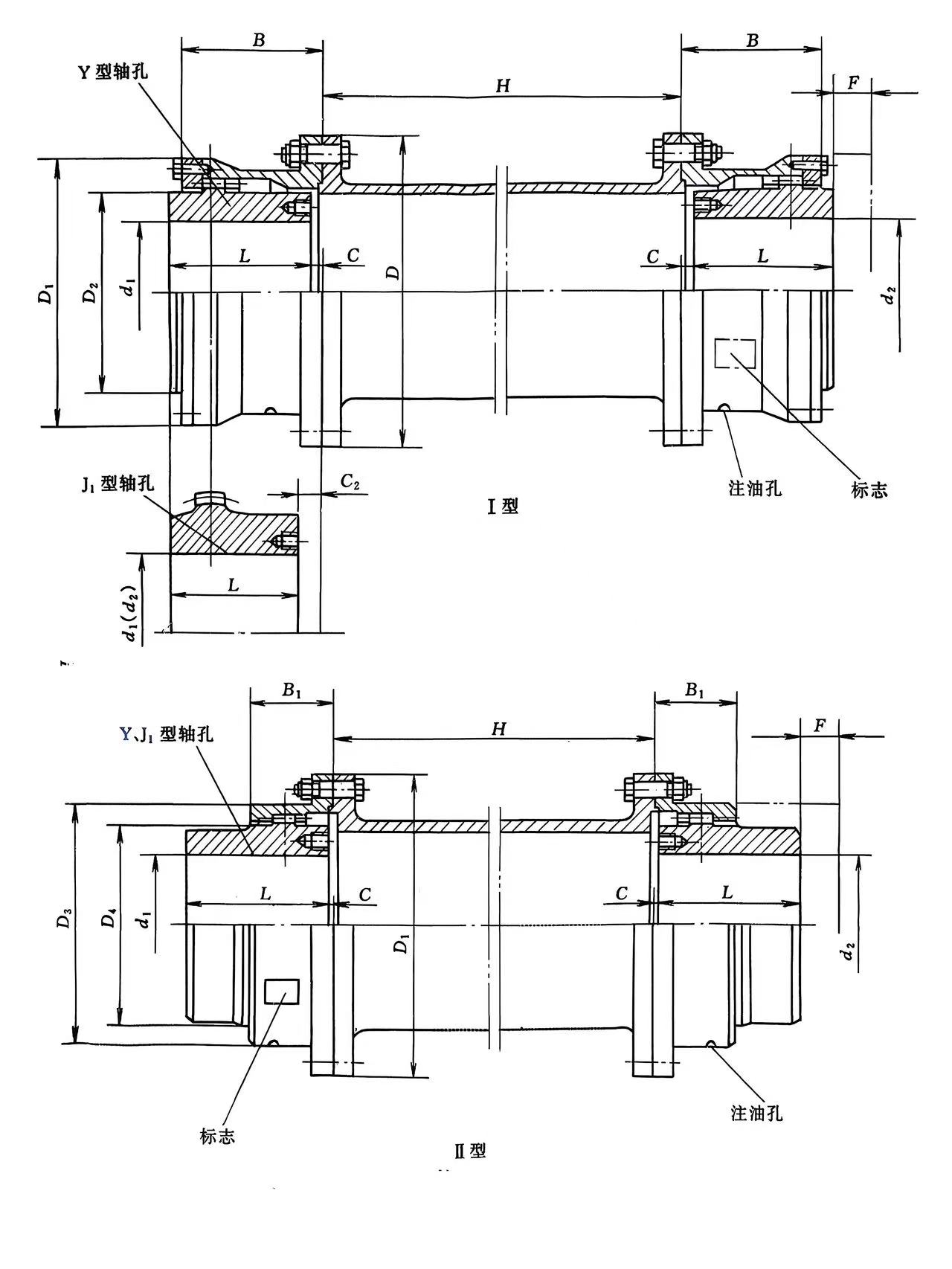

モデル	公称トルク Tn/N.m	軸穴径 d1\d2	軸穴長さL		D	D1	D2	D3	D4	B	B1	F	フミン	C		C2	重量メートル/キログラム		慣性モーメント I/kg.m2		潤滑グリースの投与量 /ml
			Y	J1										I	Ⅱ		I	Ⅱ	I	Ⅱ	I	Ⅱ
WGT1	710	12、14	32	--	122	115	98	88	60	58	50	30	75	30	--	--	5.66	4.86	0.008	0.0063	0.085	0.04
		16、18、19	42											20	14
		20、22、24	52											10	4
		25,28	62	44										3	3	18
		30、32、35、38	82	60												12
		40,42	112	84												12
WGT2	1250	22,24	52	--	150	145	118	108	77	68	52	30	80	20	4	--	9.78	7.48	0.0021	0.016	0.09	0.06
		25,28	62											10	3
		30、32、35、38	82	60										3		16
		40,42,45,48,50,55,56	112	84
WGT3	2500	22,24	52	--	170	165	140	125	90	80	54	30	80	33	7	--	16.7	12.2	0.047	0.033	0.17	0.1
		25,28	62											23	3
		30、32、35、38	82	60										3		25
		40,42,45,48,50,55,56	112	84												16
		60,63	142	107
WGT4	4500	30、32、35、38	82	--	200	195	160	145	112	90	58	30	100	13	3	--	25.6	19.6	0.098	0.073	0.25	0.15
		40,42,45,48,50,55,56	112	84										3		17
		60,63,65,70,71,75	142	107
		80	172	132
WGT5	7100	30、32、35、38	82	--	225	215	180	168	128	100	63	30	100	23	3	--	35	26.1	0.175	0.126	0.35	0.22
		40,42,45,48,50,55,56	112	84										3		19
		60,63,65,70,71,75	142	107
		80、85、90	172	132
WGT6	10000	32、35、38	82	--	245	230	200	185	145	112	67	30	100	35	5	--	51.6	38	0.295	0.213	0.4	0.29
		40,42,45,48,50,55,56	112											5
		60,63,65,70,71,75	142	107												20
		80、85、90,95	172	132
		100	212	167
WGT7	14000	32、35、38	82	--	272	265	230	210	160	122	74	30	120	45	5	--	68.6	45	0.53	0.35	0.6	0.44
		40,42,45,48,50,55,56	112											15
		60,63,65,70,71,75	142	107										5		20
		80、85、90,95	172	132
		100,110	212	167
WGT8	20000	55,56	112	--	290	272	245	225	176	136	81	30	120	29	5	--	79.5	55.8	0.71	0.46	0.75	0.55
		60,63,65,70,71,75	142	107										5		34
		80、85、90,95	172	132												20
		100,110	212	167
WGT9	25000	65,70,71,75	142	107	315	305	265	245	190	140	88	30	155	5	5	38	106.5	80.5	1.05	0.77	1	0.79
		80、85、90,95	172	132												28
		100、110、120、125	212	167
		130,140	252	202
WGT10	40000	75	142	--	355	340	300	280	225	165	98	30	155	28	5	--	158.8	121.8	1.87	1.54	1.3	0.9
		80、85、90,95	172	132										5		38
		100、110、120、125	212	167												28
		130,140,150	252	202
		160	302	242
WGT11	56000	85、90、95	172	--	412	385	345	325	256	180	112	40	175	15	8	--	216.6	169.6	3.71	3.71	1.6	1.23
		100、110、120、125	212	167										8		32
		130,140,150	252	202
		160,170,180	302	242
WGT12	80000	120,125	212	167	440	435	375	360	288	210	125	40	205	8	8	45	305.3	245.3	6.43	6.43	2.6	1.9
		130,140,150	252	202												32
		160,170,180	302	242
		190,200	352	282
WGT13	112000	140,150	252	202	490	480	425	400	320	235	136	50	205	8	8	38	394.5	313.5	10.58	10.58	3.3	2.4
		160,170,180	302	242												32
		190,200,220	352	282
WGT14	160000	160,170,180	302	242	545	540	462	440	362	265	158	50	240	10	10	32	529.5	430.5	17.72	13.78	4.8	3.7
		190,200,220	352	282
		240,250,260	410	330												10
WGT15	224000	160,170,180	302	242	580	--	488	--	400	280	--	50	240	10	--	43	684.5	--	25.25	--	5	--
		190,200,220	352	282												32
		240,250,260	410	330												10
		280	470	380
WGT16	280000	180	302	242	650	--	560	--	440	300	--	50	240	12	--	63	948.2	--	43.7	--	7	--
		190,200,220	352	282												32
		240,250,260	410	330												12
		280,300	470	380
WGT17	355000	200,220	352	282	690	--	600	--	460	325	--	50	280	12	--	48	1059	--	57.37	--	8	--
		240,250,260	410	330												12
		280,300,320	470	380
WGT18	450000	220	352	282	750	--	650	--	510	350	--	60	280	12	--	73	1399	--	59.37	--	10	--
		240,250,260	410	330												12
		280,300,320	470	380
		340,360	550	450
WGT19	560000	240,250,260	410	330	775	--	690	--	535	372	--	60	350	12	--	12	1544	--	110.2	--	11	--
		280,300,320	470	380
		340,360,380	550	450
WGT20	710000	260	410	330	825	--	730	--	580	392.5	--	60	350	14	--	14	2099	--	166.1	--	13	--
		280,300,320	470	380
		340,360,380	550	450
		400	650	540
WGT21	800000	280,300,320	470	380	925	--	825	--	620	405	--	60	350	14	--	14	2482	--	242.7	--	20	--
		340,360,380	550	450
		400,420,440	650	540
WGT22	900000	320	470	380	950	--	850	--	665	410	--	60	400	14	--	14	2797	--	299.2	--	26	--
		340,360,380	550	450
		400,420,440,450,460,480,500	650	540
WGT23	1000000	380	550	450	1030	--	900	--	710	440	--	60	400	14	--	14	3183	--	388.8	--	29	--
		400,420,440,450,460,480,500	650	540
WGT24	1250000	380	550	450	1060	--	925	--	730	450	--	70	400	16	--	16	3801	--	482	--	32	--
		400,420,440,450,460,480,500	650	540
		520	800	680

説明

ギアカップリングは、非同一直線上にあるシャフト用の高トルクの機械式コネクタで、スリーブの内歯/外歯を使用して角度、半径方向、軸方向のずれを補正しながら動力を伝達します。そのため、高出力密度と信頼性が重要である製鋼所、ポンプ、コンベヤなどの重工業用途に最適ですが、寿命を延ばすためには適切な潤滑とメンテナンスが必要です。

仕組み

コンポーネント: 2 つのハブ (外歯歯付き) が各シャフトに取り付けられ、スリーブ (内歯歯付き) で接続されています。

ミスアライメントの補正: ギアの歯により、シャフト間の角度 (左右)、半径方向 (オフセット)、および軸方向 (エンドツーエンド) のミスアライメントに対処するために屈曲して移動できます。

トルク伝達: クラウン付きギアの歯間の高い面接触により、優れたねじり剛性を備えた効率的で高トルクの動力伝達が実現します。

主な機能と利点

高トルク: 非常に高いトルク負荷を処理できます。

コンパクト: 高い出力重量比を実現し、狭いスペースにも収まります。

信頼性: 適切な潤滑により長寿命を実現します。

多用途: さまざまなニーズに合わせて、さまざまな構成 (シングル/ダブル係合、リジッド/フレキシブル半分) をご利用いただけます。

アプリケーション

ロールドライブ（鉄鋼、製紙産業）

ポンプ、ファン、コンベア

発電設備

メンテナンス

ギアの歯を保護するために定期的な潤滑（グリス）が必要です。

設置時の適切な位置調整は、信頼性と寿命にとって非常に重要です。

会社名

Jiangsu Rokang Heavy Industry Technology Co., Ltd.

Jiangsu Rokang Heavy Industry Technology Co., Ltd.は固定資産8000万元以上、機械設計、精密製造、熱処理、溶接などの専門人材チームを有しています。同社はワンストップの加工設備一式と、測定、物理化学、動的試験などの品質検査システムを備え、総合的な機械加工能力を持っています。長年にわたり、ボールケージ型等速ユニバーサルカップリング、十字軸型ユニバーサルカップリング、ドラムギヤカップリングの研究開発と製造に注力してきました。軍事・地方の研究機関やPLA海軍兵学校動力工学科と緊密な産学連携を行い、精密、重荷重、高速の分野に拡大してきました。製品は優れた性能で海外の有名ブランド製品を代替することに成功し、プロセス技術は国際先進レベルに達しています。昇降運搬、冶金機械、金属圧延、建設機械、鉱山機械、石油化学、繊維機械、軍用船舶、装甲車両、鉄道機関車、特殊車両などの分野で広く使用されています。製品の品質とサービスは多くのユーザーから認められ、賞賛されており、欧米、ロシア、中東、インドなどの国と地域に輸出されています。中国のサプライヤー RSK-WGT型長距離・大変位補正用中間スリーブドラム形ギヤカップリング、Rokangは提供します卸売 RSK-WGT型長距離・大変位補正用中間スリーブドラム形ギヤカップリング。同社は常に「品質第一、誠実経営、顧客第一」の経営理念を堅持しています。優れた製品、有利な価格、行き届いたサービスで皆様と共に輝かしい事業を創造したいと考えています！
