RSK-TGLナイロン内輪ドラムギヤカップリング優れた衝撃吸収性

お問い合わせ

前へV: RSK-NGCLZ クレーンおよび冶金機械用ブレーキホイール付きドラム歯付カップリング次へ: 次の記事はありません

仕様
説明する

仕様

RSK-TGL ナイロン製インターナルギアリングドラムギアカップリングは、軽量で低ノイズのトランスミッション接続コンポーネントです。その中心的な特徴は、ドラム形状の外歯歯車スリーブと噛み合う内歯歯車リングを形成するために高強度ナイロン素材を使用していることです。優れた衝撃吸収性、振動減衰性、および電気絶縁性を備えているため、振動抑制と電食に対する保護が必要な、小～中トルク要件の精密伝動用途に適しています。

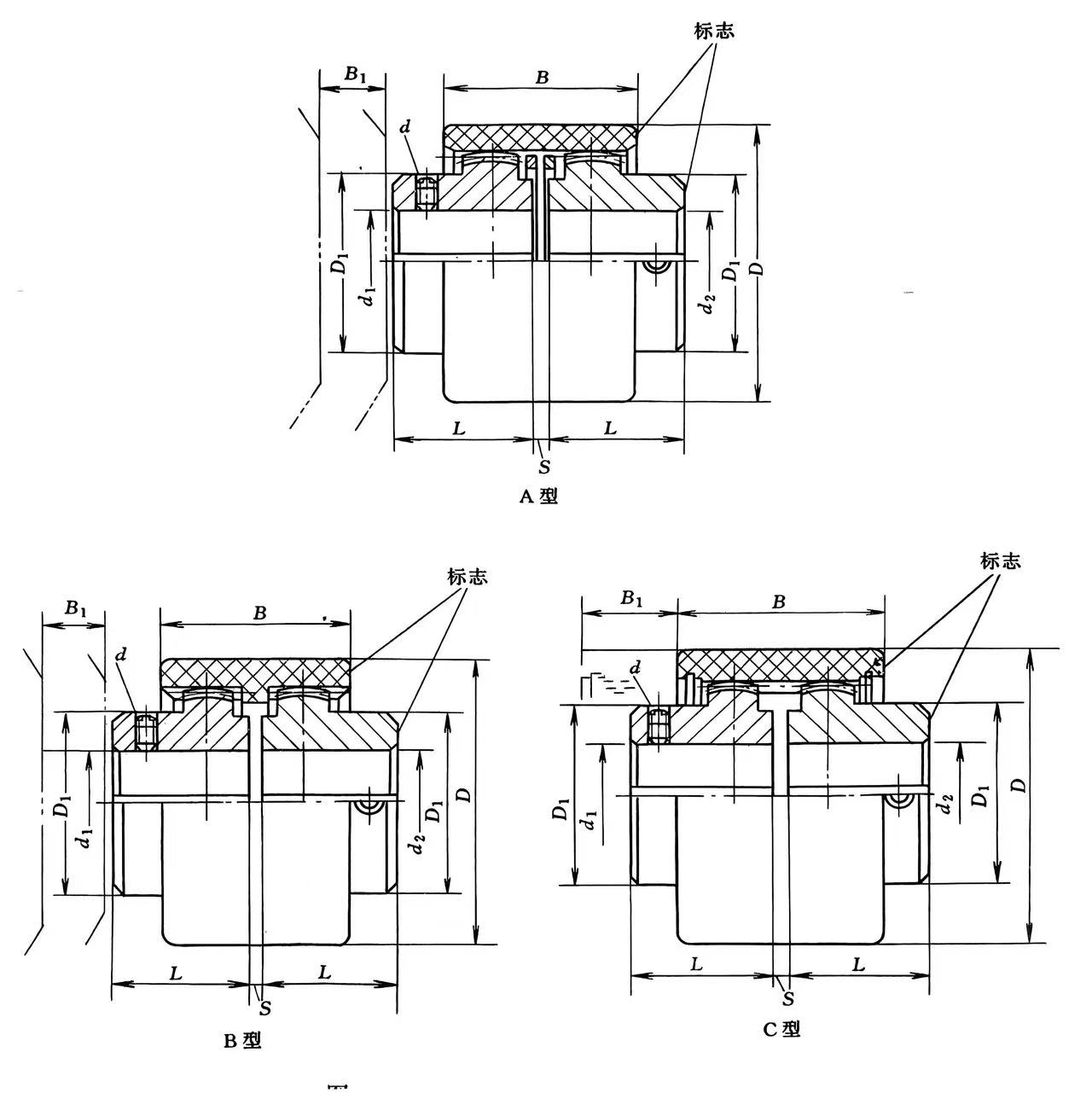

モデル	公称トルク /N・m	許容回転数速度 [n]	軸穴径	軸穴長さ L	D			B				S	d	重量		慣性モーメント I
					A、B形	C型		A、B形	C型	A、B形	C型
														A型 B型	C型	A型 B型	C型
TGLA1 TGLB1	10	10000	6、7	16	40	--	25	38	--	17	--	4	--	0.2	--	0.00003	--
			8、9	20									M5
			10、11	22
			12、14	27
TGLA2 TGLB2	16	9000	8、9	20	48	--	32	38	--	17	--	4	M5	0.278	--	0.00006	--
			10、11	22
			12、14	27
			16、18、19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10、11	22	56	58	36	42	52	19		4	M5	0.482	0.533	0.00012	0.00015
			12、14	27							24
			16、18、19	30
			20、22、24	38
TGLA4 TGLB4 TGLC4	45	8000	12、14	27	66	70	45	46	--	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16、18、19	30					56
			20、22、24	38
			25、28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	--	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16、18、19	30					58
			20、22、24	38
			25、28	44
			30、32	60
TGLA6 TGLB6 TGLC6	80	6700	16、18、19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20、22、24	38
			25、28	44
			30、32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20、22、24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25、28	44
			30、32、35、38	60
			40、42	84
TGLA8 TGLB8 TGLC8	140	5600	22、24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25、28	44
			30、32、35、38	60
			40、42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25、28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30、32、35、38	60
			40、42、45、48、 50、55、56	84
			60、63、65、70	107
TGLA10 TGLB10 TGLC10	710	3150	30、32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40、42、45、48、 50、55、56	84
			60、63、65、70、 71、75	107
			80、85	132
TGLA11 TGLB11 TGLC11	1250	3000	40、42、45、48、 50、55、56	84	210	210	165	102	102	48	48	8	M10	34.26	34.56	0.1624	0.165
			60、63、65、70、 71、75	107
			80、85、90、95	132
			100、110	167
TGLA12 TGLB12 TGLC12	2500	2120	50、55、56	84	270	270	192	135	135	63	63	10	M16	66.42	66.86	0.4674	0.4731
			60、63、65、70、 71、75	107
			80、85、90、95	132
			100、110、120、125	167

説明する

ギアカップリングは、非共線シャフト用の高トルク機械コネクタで、スリーブの内歯/外歯を使用して角度、半径方向、軸方向のずれを補正しながら動力を伝達します。そのため、高出力密度と信頼性が重要である製鉄所、ポンプ、コンベヤなどの重工業用途に最適ですが、寿命を延ばすためには適切な潤滑とメンテナンスが必要です。

仕組み

コンポーネント: 2 つのハブ (外歯歯付き) が各シャフトに取り付けられ、スリーブ (内歯歯付き) で接続されています。

ミスアライメントの補正: ギアの歯により、シャフト間の角度 (左右)、半径方向 (オフセット)、および軸方向 (エンドツーエンド) のミスアライメントに対処するために屈曲して移動できます。

トルク伝達: クラウン付きギアの歯間の高い面接触により、優れたねじり剛性を備えた効率的で高トルクの動力伝達が実現します。

主な機能と利点

高トルク: 非常に高いトルク負荷を処理できます。

コンパクト: 高い出力重量比を実現し、狭いスペースにも収まります。

信頼性: 適切な潤滑により長寿命を実現します。

多用途: さまざまなニーズに合わせて、さまざまな構成 (シングル/ダブル係合、リジッド/フレキシブル半分) をご利用いただけます。

アプリケーション

ロールドライブ（鉄鋼、製紙産業）

ポンプ、ファン、コンベア

発電設備

メンテナンス

ギアの歯を保護するために定期的な潤滑（グリス）が必要です。

設置時の適切な位置調整は、信頼性と寿命にとって非常に重要です。
