RSK サーペンタインスプリンググリッドカップリングダブルフランジタイプ

お問い合わせ

前へV: RSK の迅速な組み立てと分解サーペンタインスプリンググリッドカップリングとカスタマイズされたブレーキディスク次へ: 次の記事はありません

仕様
説明する

仕様

高トルク用途向けのシンプルでコスト効率の高いカップリングです。

耐衝撃性、振動減衰、さまざまな負荷への適応性により、機器の保護が強化されます。

迅速な取り付けと取り外しにより、時間と労力を節約します

超長寿命

シンプルな構造でメンテナンスも容易

低い設置要件と幅広い設計

サーペンタインスプリンググリッドカップリングの取り付け精度要件は、一般的なカップリングの取り付け精度要件よりも低くなります。

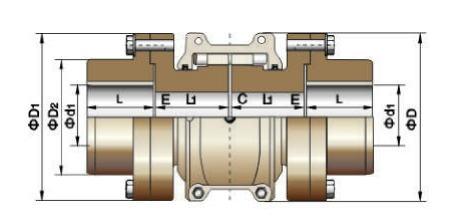

モデル	公称トルク/ Tn N.M	許容速度/N 回転数	最大車軸穴 L mm	軸方向の長さ L mm	最小スペース L1 mm	マキシムスペース L1 mm	D mm	D1mm	D2mm	宇宙 C mm	宇宙 E mm	重量 kg	オイルチャージ kg
6020T	52	3600	35	50	50	102	95	86	52	5	1.2	4.05	0.027
6030T	149	3600	42	50	50	109	105	94	60	5	1.2	5.42	0.041
6040T	249	3600	56	55	55	109	115	112	78	5	1.2	8.52	0.054
6050T	435	3600	65	65	65	109	130	125	85	5	1.2	13.75	0.068
6060T	684	3600	80	75	75	166	150	144	105	5	1.2	20.78	0.086

6070T	994	3600	85	80	80	166	160	152	110	5	1.5	24.85	0.113
6080T	2050	3600	95	95	95	204	190	178	122	5	1.5	41.20	0.172
6090T	3730	3600	110	105	105	204	210	209	142	5	1.5	62.54	0.254
6100T	6280	2440	130	125	125	205	250	250	172	6	2	115.2	0.426
6110T	9320	2250	150	135	135	205	270	276	198	6	2	158.2	0.508

6120T	13700	2025	170	155	155	205	310	319	225	6	2	235.2	0.735
6130T	19900	1800	190	175	175	205	346	346	238	6	2	318.5	0.908
6140T	28600	1650	210	190	190	205	384	386	268	6	2	415.6	1.135

説明する

高トルク用途向けのシンプルでコスト効率の高いカップリングです。

Jiangsu RSK サーペンタインスプリンググリッドカップリングは、ギアカップリングの高いトルク容量と弾性カップリングの柔軟性を組み合わせており、中型から重量級のカップリングの中でよりシンプルで理想的なオプションとなっています。迅速に分解できる設計により、取り付けや取り外しの困難が完全に排除され、より経済的で信頼性の高いカップリングソリューションが提供されます。

耐衝撃性、振動減衰、およびさまざまな負荷への適応性により、機器の保護が強化されます。

RSKサーペンタインスプリンググリッドカップリングの歯面は複数の曲面で構成されており、荷重の変化に応じて接触面積が変化します。この設計により、カップリングは荷重の衝撃や変動荷重に対する耐性が向上し、始動時または不均一な荷重条件下での安全性が向上します。さらに、スプリングの柔軟な伝達により、かなりの量の振動力が吸収されます。その減衰効果により衝撃振動が 36% 以上低減され、動力伝達システム用の真の衝撃および振動フィルターとなります。

迅速な取り付けと取り外しにより、時間と労力を節約できます。

カップリングの取り付けと分解における困難さと非効率性に対処することを目的として、RSK はまったく新しい迅速分解カップリングを開発しました。テーパー面インターフェースを採用し、端面に数本の高力ボルトで力を加えることで、拡張効果と接続効果を両立させています。この設計により、取り付け時のすきまばめが可能になり、しまりばめのパフォーマンスを実現し、従来のしまりばめ製品と比較して 70% 以上の時間を節約できます。

超長寿命。

皿ばねは高張力合金鋼から製造されており、厳格な熱処理プロセスを経て、優れた剛性と柔軟性を実現しています。スプリング表面には精密サンドブラスト加工が施され、表層の分子構造が圧縮され、耐摩耗性が向上し、寿命が長くなります。

シンプルな構造でメンテナンスも容易です。

設置要件が低く、さまざまな設計が可能です。

サーペンタインスプリンググリッドカップリングの取り付け精度の要求は、一般的なカップリングの取り付け精度の要求よりも低くなります。スプリングはハーフカップリングスリーブの歯溝内で自由に動くことができるため、2 つのシャフト間の半径方向、角度、軸方向のかなりの偏差が許容されます。これらの偏差が一定の範囲内にある限り、伝動性能に影響を与えることはなく、騒音の発生や寿命を損なうこともありません。

会社名

Jiangsu Rokang Heavy Industry Technology Co., Ltd.

江蘇六康重工業技術有限公司は8,000万元以上の固定資産を有し、機械設計、精密製造、熱処理、溶接などの専門人材チームを擁しています。同社は、ワンストップの完全な加工設備と、測定、物理化学、動的試験などの一連の品質検査システムを備えており、包括的な機械加工能力を備えています。当社は長年にわたり、ボールリテーナ型等速自在継手、クロスシャフト型自在継手、ドラムギヤカップリングの研究開発、製造に取り組んでまいりました。軍や地方の科学研究機関、人民解放軍海軍士官学校電力工学部との緊密な産学研究協力を実施し、精密、重荷重、高速の分野に継続的に拡大してきました。製品は優れた性能で海外の有名ブランド製品を置き換えることに成功し、プロセス技術は国際先進レベルに達しています。昇降および輸送、冶金機械、金属圧延、エンジニアリング機械、鉱山機械、石油化学、繊維機械、軍艦、装甲車両、鉄道機関車、特殊車両などの分野で広く使用されています。製品の品質とサービスは大多数のユーザーに認められ、賞賛されており、ヨーロッパ、アメリカ、ロシア、中東、インド、その他の国や地域に輸出されています。 As ChinaSuppliers of RSK サーペンタインスプリンググリッドカップリングダブルフランジタイプ, Rokang offer Wholesale RSK サーペンタインスプリンググリッドカップリングダブルフランジタイプ. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!
