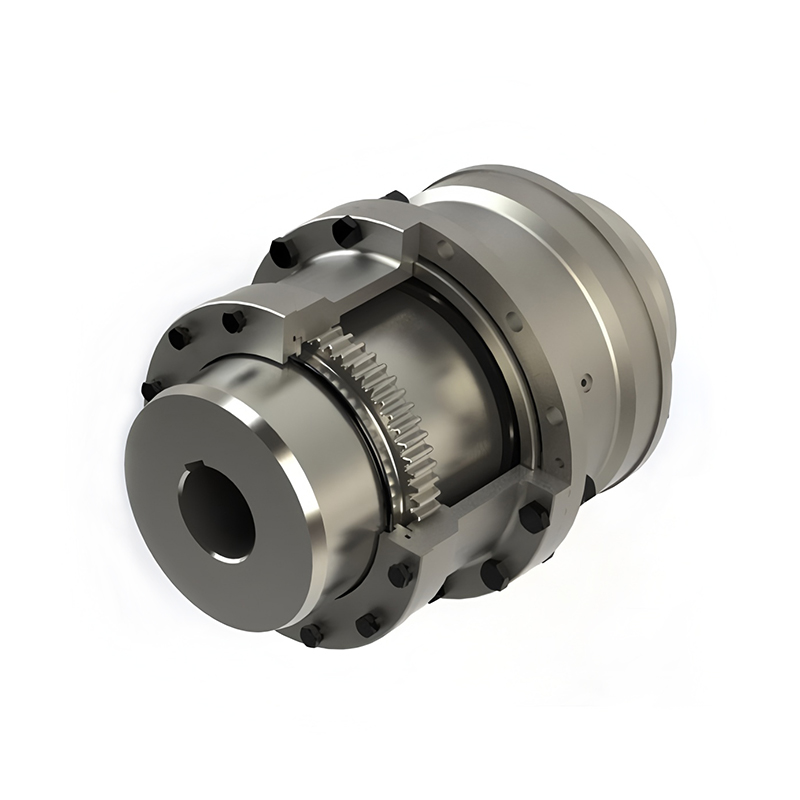

RSK-GICL ドラムギヤカップリングワイドタイプ高耐荷重・高トルク伝達

お問い合わせ

前へV: RSK-GIICL クラウンギヤカップリングナロータイプ優れた角度・ラジアル方向のミスアライメント補正次へ: 次の記事はありません

仕様
説明する

仕様

大幅な角度および半径方向の変位が可能

高い負荷容量とトルク伝達

高い信頼性と長寿命

高速対応

注油とメンテナンスが必要

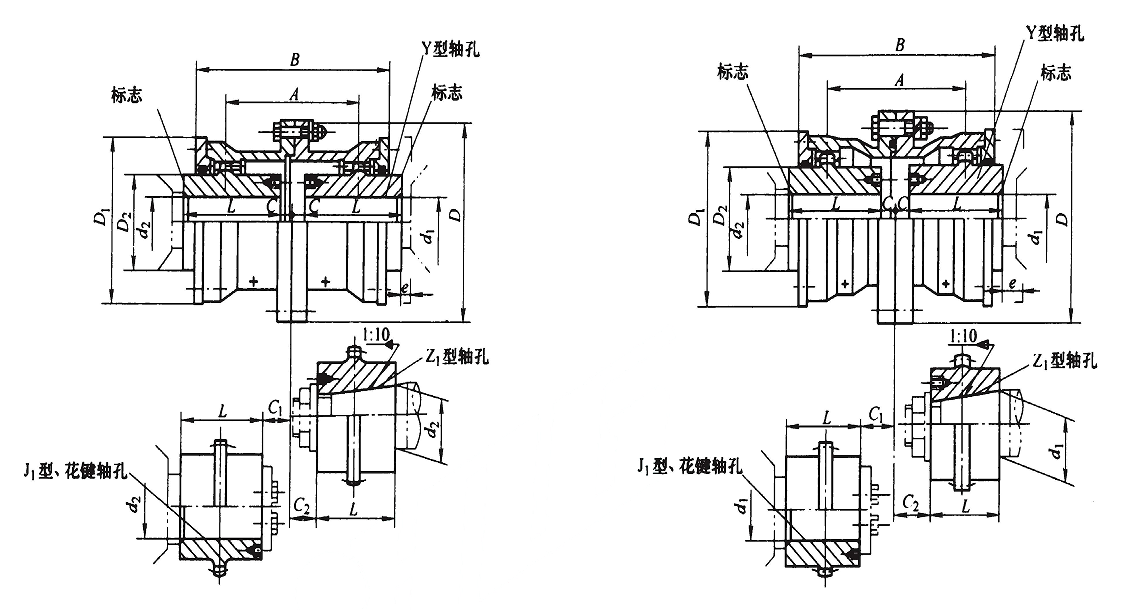

部品番号	公称トルク Tn/kN・m	許容速度 n/r・分⁻¹	軸方向の穴径	軸方向の穴の長さ		D	D₁	D₂	B	A	C	C₁	C₂	e	回転慣性 /kg・m²	潤滑剤の投与量 /mL	重量 /kg
			d₁、d₂、d₃	Y	J₁、J₄
			mm
GICL1	800	7100	16、18、19	42	--	125	95	60	115	75	20	--	--	30	0.009	55	5.9
			20、22、24	52	38						10	--	24
			25,28	62	44						2.5	--	19
			30、32、35、38	82	60							15	22
GICL2	1400	6300	25,28	62	44	145	120	75	135	88	10.5	--	29		0.02	100	9.7
			30、32、35、38	82	60						2.5	12.5	30
			40、42、45、48	112	84							13.5	28
GICL3	2800	5900	30、32、35、38	82	60	170	140	95	155	106	3	24.5	25		0.047	140	17.2
			40、42、45、48,50,55,56	112	84							17	28
			60	142	107								35
GICL4	5000	5400	32、35、38	82	60	195	165	115	178	125	14	37	32		0.091	170	24.9
			40、42、45、48,50,55,56	112	84						3	17	28
			60、63、65、70	142	107								35
GICL5	8000	5000	40、42、45、48,50,55,56	112	84	225	183	130	198	142	3	25	28		0.167	270	38
			60、63、65、70,71,75	142	107							20	35
			80	172	132							22	43
GICL6	11200	4800	48,50,55,56	112	84	240	200	145	218	160	6	35	35		0.267	380	48.2
			60、63、65、70,71,75	142	107						4	20
			80、85、90	172	132							22	43
GICL7	15000	4500	60、63、65、70,71,75	142	107	260	230	160	244	180	4	25	35		0.453	570	68.9
			80、85、90,95	172	132							22	43
			100	212	167								48
GICL8	21200	4000	65,70,71,75	142	107	280	245	175	264	193	5	35	35		0.646	660	83.3
			80、85、90,95	172	132							22	43
			100,110	212	167								48
GICL9	26500	3500	70,71,75	142	107	315	270	200	284	208	10	45	45		1.036	700	110
			80、85、90,95	172	132						5	22	43
			100、110、120、125	212	167								48
GICL10	42500	3200	80、85、90,95	172	132	345	300	220	330	249	5	43	43		1.88	900	156.7
			100、110、120、125	212	167							22	49
			130,140	252	202							29	54
GICL11	6000	3000	100、110、120	212	167	380	330	260	360	267	6	29	49	40	3.28	1200	217.1
			130,140,150	252	202								54
			160	302	242								64
GICL12	8000	2600	120	212	167	440	380	290	416	313	6	57	57		5.08	2000		305.1
			130,140,150	252	202							29	55
			160,170,180	302	242								68
GICL13	112000	2300	140,150	252	202	480	420	320	476	364	7	54	57		10.06	3000		419.4
			160,170,180	302	242							32	70
			190,200	352	282								80
GICL14	160000	2100	160,170,180	302	242	520	465	360	532	415	8	42	70		16.774	4500	593.9
			190,200,220	352	282							32	80
GICL15	224000	1900	190,200,220	352	282	580	510	400	556	429	10	34	80		26.55	5000	783.3
			240,250	410	330							38	--
GICL16	355000	1600	200,220	352	282	680	595	465	640	501	10	58	80	50	52.22	8000	1134.4
			240,250,260	410	330							38	--
			280	470	380
GICL17	400000	1500	220	352	282	720	645	495	672	512	10	74	80		69	10000	1305
			240,250,260	410	330							39	--
			280,300	470	380
GICL18	500000	1400	240,250,260	410	330	775	675	520	702	524	10	46	--		96.16	11000	1626
			280,300,320	470	380							41
GICL19	630000	1300	260	410	450	815	715	560	744	560	10	67	--		115.6	13000	1773
			280,300,320	470	380							41
			340	550	450
GICL20	710000	1200	280,300,320	470	380	855	755	585	786	595	13	44	--		167.41	16000	2263
			340,360	550	450
GICL21	900000	1100	300,320	470	380	915	795	620	808	611	13	59	--		215.7	20000	2593
			340,360,380	550	450							44
			400	650	540
GICL22	950000	950	340,360,380	550	450	960	840	665	830	632	13	44	--	60	278.07	26000	3036
			400,420	650	540
GICL23	1120000	900	360,380	550	450	1010	890	710	870	666	13	44	--		379.4	29000	3668
			400,420,450	650	540							48
GICL24	1250000	875	380	550	450	1050	925	730	890	685	15	46	--		448.1	3200	3946
			400,420,450,480	650	540							50
GICL25	1400000	850	400,420,450	650	540	1120	970	770	930	724	15	50	--		564.64	34000	4443
			480,500
GICL26	1600000	825	420,450,480,500,530	650	540	1160	990	800	950	733	15	50	--		637.4	37000	4791
GICL27	1800000	800	450,480,500	650	540	1210	1060	850	958	739	15	55	--	70	866.26	45000	5758
			530,460	800	680
GICL28	2000000	770	480,500	650	540	1250	1080	890	1034	805	20	55	--		1020.75	47000	6232
			530,560,600,630	800	680
GICL29	2800000	725	500	650	540	1340	1200	960	1034	792	20	57	--	80	1450.84	50000	7549
			530,560,600,630	800	680							55
GICL30	3500000	700	560,600,630	800	680	1390	1240	1005	1050	806	20	55	--		1974.17	59000	9541
			670	--	780

説明する

I. 主要な構造的特徴

ドラム型の歯のデザイン：これが最大の特徴です。外歯車スリーブの歯の先端と歯面は球状のドラム形状に機械加工され、内歯車リングの真っ直ぐな歯またはわずかに修正された歯と噛み合います。この設計は、従来の直線歯カップリングとは根本的に異なります。

基本タイプの構造: GICL は「基本タイプ」です。通常、ドラム型の外歯を備えた 2 つのシャフトスリーブと、ボルトを介して接続されたストレート (またはわずかに変更された) 歯を備えた 1 つの内歯車リングで構成されます。構造は比較的コンパクトです。

クリアランスと潤滑：歯間には適切なサイドクリアランスがあります。内部には潤滑グリース（通常はリチウムベースのグリースまたは極圧ギアオイル）が充填されており、摩耗を軽減し、熱を放散します。

II.卓越したパフォーマンス特性

大幅な角度および半径方向の変位を可能にします。

角度補正: 通常、1° ～ 1.5° の角度のずれが許容されます。ドラム型の歯の設計により、歯の接触点が位置ずれに応じてスムーズに移動し、直線歯のカップリングによく見られるエッジ荷重や応力集中を回避できます。
半径方向の補正: ある程度の平行オフセット (半径方向の変位) を許容します。
軸方向の補正: ドラム歯の曲面により、少量の軸方向の浮きも吸収できます。
総合的な補正機能：多方向の変位を同時に補正できる、代表的なフレキシブルカップリングです。

高い負荷容量とトルク伝達:

複数の歯が同時に噛み合うため、歯面の接触面積が大きくなり、単位圧力が低くなります。これにより、非常に高いトルクの伝達が可能となり、過酷な用途に適しています。

高い信頼性と長寿命：

ドラム形状の歯は応力集中を回避し、歯面の均一な摩耗につながります。
良好な潤滑環境により、摩耗や腐食が最小限に抑えられます。
適切な調整とメンテナンスを行えば、非常に長い耐用年数が得られます。

高速への適合性:

動的バランスを効果的に行うことができ、中高速の運転条件に適しています。

注油とメンテナンスが必要:

これは特徴でもありますが、欠点とも言えます。定期的な潤滑グリースの補給やシール状態の点検が必要なメンテナンスカップリングです。オイル漏れは摩耗を促進するため、シール (通常は O リングまたはリップシール) の信頼性が非常に重要です。

Ⅲ．アプリケーションの特徴

代表的な応用分野:

大型冶金機械（圧延機、矯正機）
鉱山機械（粉砕機、ボールミル、コンベア）
船舶推進システム（主エンジンと増速機間の接続）
大型ポンプ・ファン
発電設備（例：タービン発電機セットの補機接続）
重大な取り付け誤差または動作上の変位を伴うその他の低速から中速、高耐久の駆動システム。

会社名

Jiangsu Rokang Heavy Industry Technology Co., Ltd.
