RSK-GIICLZ ドラムギヤカップリングナロータイプ重荷重伝動用中間軸

お問い合わせ

前へV: RSK-GICLZ ドラムギヤカップリングワイドタイプ中間軸産業用用途にカスタマイズ対応次へ: 次の記事はありません

仕様
説明する

仕様

RSK-GIICLZ タイプ中間シャフトドラムギアカップリングは、GICLZ シリーズの強化版であり、特に頑丈な超長距離駆動システム向けに設計されています。このモデルは、高強度の中間シャフトや厚みのあるギアリングなどの重要な領域に補強が施されており、より高いトルク容量と耐衝撃性を提供します。冶金連続鋳造機、港湾クレーン、大規模採掘コンベアなど、ドライブの信頼性、耐用年数、極度の位置ずれ補正に対する厳しい要求がある重負荷送電用途に適しています。

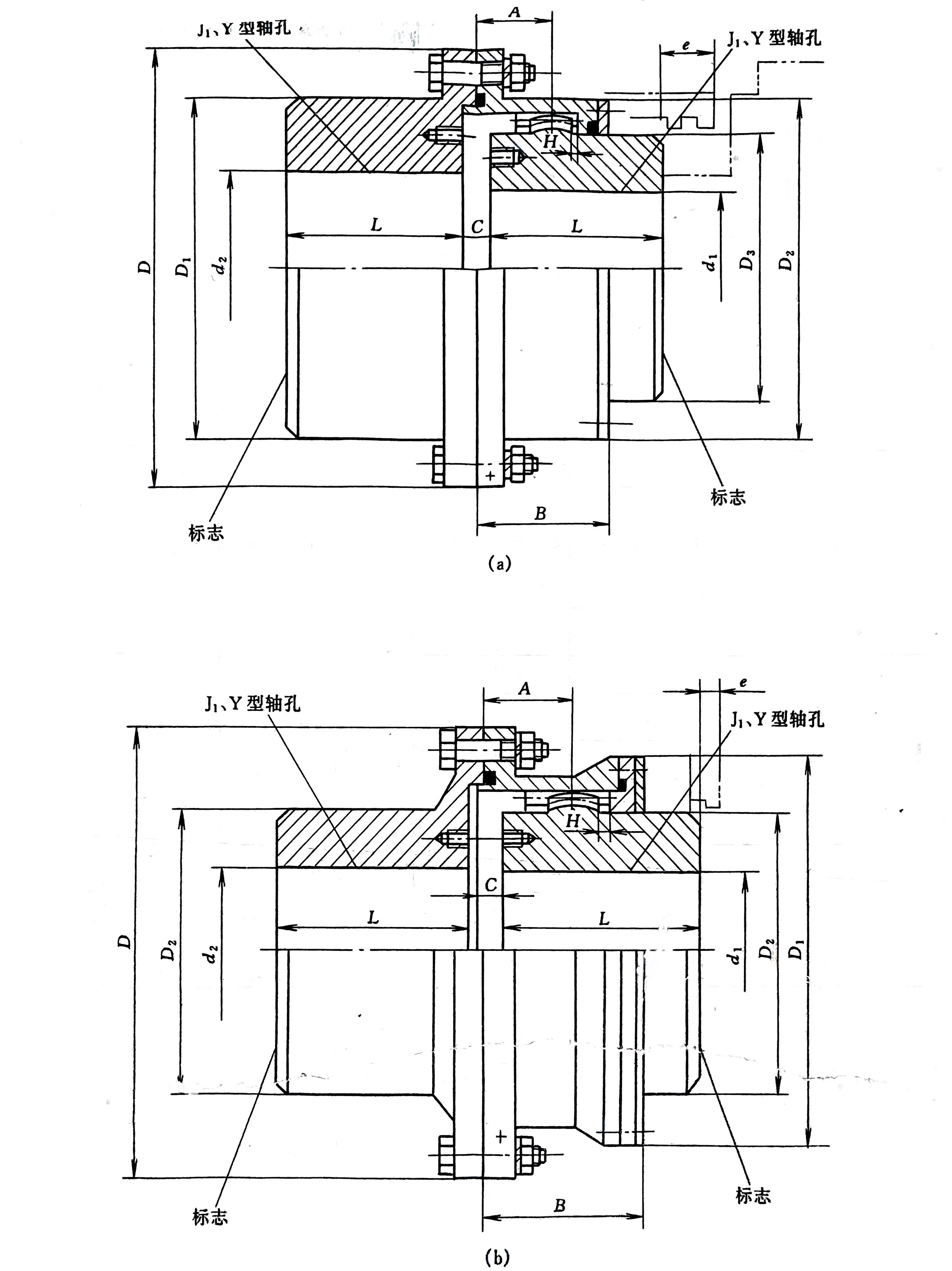

モデル	公称トルク Tn/N.m	許容速度 n/r.min-1	軸穴径 d1\d2	軸方向の長さ L		D	D1	D2	D3	C	H	A	B	e	潤滑剤の投与量 /ml	質量m/kg	慣性モーメント I/kg.m2
				Y	J1
GIICLZ1	400	4000	16、18、19	42	--	103	71	71	50	8	2	18	38	38	31	3.5	0.016
			20、22、24	52	38											3.3	0.015
			25,28	62	44											3.5	0.016
			30、32、35、38	82	60											4.1	0.02
			40、42、45、48、50	112	84											5.7	0.028
GIICLZ2	710	4000	20、22、24	52	38	115	83	83	60	8	2	21	44	42	42	5.3	0.027
			25,28	62	44											4.8	0.025
			30、32、35、38	82	60											5.7	0.028
			40、42、45、48、50,55,56	112	84											7.2	0.032
			60	142	107											9.2	0.04
GIICLZ3	1120	4000	22,24	52	38	127	95	95	75	8	2	22	45	42	42	3.8	0.036
			25,28	62	44											7.8	0.044
			30、32、35、38	82	60											7.6	0.044
			40、42、45、48、50,55,56	112	84											9.8	0.053
			60、63、65、70	142	107											12.5	0.067
GIICLZ4	1800	4000	38	82	60	149	116	116	90	8	2	24.5	49	42	53	10.5	0.085
			40、42、45、48、50,55,56	112	84											13.5	0.102
			60、63、65、70,71,75	142	107											16.5	0.156
			80	172	132											19.4	0.195
GIICLZ5	3150	4000	40、42、45、48、50,55,56	112	84	167	134	134	105	10	2.5	27.5	54	42	77	18.1	0.176
			60、63、65、70,71,75	142	107											23.1	0.207
			80、85、90	172	132											28.5	0.25
GIICLZ6	5000	4000	45,48,50,55,56	112	84	187	153	153	125	10	2.5	28	55	42	91	23.9	0.3
			60、63、65、70,71,75	142	107											29.3	0.356
			80、85、90,95	172	132											35.4	0.417
			100,105	212	167											36.2	0.426
GIICLZ7	7100	3750	50,55,56	112	84	204	170	170	140	10	2.5	30	59	42	108	29.6	0.46
			60、63、65、70,71,75	142	107											36.3	0.53
			80、85、90,95	172	132											43.8	0.63
			100,105,110,115	212	167											54.3	0.76
GIICLZ8	10000	3300	55,56	112	84	230	186	186	155	12	3	33.5	71	47	161	37.8	0.73
			60、63、65、70,71,75	142	107											46.1	0.86
			80、85、90,95	172	132											54.9	0.1
			100,110,115,120,125	212	167											67.4	1.19
GIICLZ9	16000	3000	65,70,71,75	142	107	256	222	212	180	12	3	34.5	37	47	184	60	1.43
			80、85、90,95	172	132											71.8	1.66
			100、110、120、125	212	167											88	2.0
			130,135,140,150	252	202											104.4	2.3
GIICLZ10	22400	2650	65,70,71,75	142	107	287	239	239	200	14	3.5	39	82	47	276	76.1	2.32
			80、85、90,95	172	132											91.1	2.7
			100、110、120、125	212	167											111.4	2.74
			130,135,140,150	252	202											133.5	4.9
GIICLZ11	35500	2350	110,120,125	212	167	325	250	276	235	14	3.5	40.5	85	47	322	137	5.64
			130,140,150	252	202											162.4	6.5
			160,170,175	302	242											193	9.56
GIICLZ12	50000	1850	130,140,150	252	202	362	286	313	270	16	4	44.5	95	49	404	212.8	11.05
			160,170,180	302	242											268	12.37
			190,200	352	282											290	15.72
GIICLZ13	71000	1850	150	252	242	412	322	350	300	18	4.5	49	104	49	585	272.3	15.72
			160,170,180,185	302	282											320	18.14
			190,200,220,225	352	330											370	25.36
GIICLZ14	112000	3300	70,180,185	302	282	462	420	335	--	22	5.5	86	148	63	1600	389	27.6
			190,200,220	352	330											438	30.7
			240,250	410	380											509	34.4
GIICLZ15	180000	1500	190,200,220	352	282	512	470	380	--	22	5.5	91	158	63	2100	566	49.7
			240,250,260	410	330											650	55.9
			280,295	470	380											740	62.3
GIICLZ16	250000	1300	220	352	282	580	430	430	--	28	7	104.5	177	67	2500	751	84.8
			240,250,260	410	330											857	94.9
			280,300,320	470	380											974	105.4
GIICLZ17	355000	1200	250,260	410	330	644	582	490	--	28	7	99	182	67	2700	1110	155.3
			280,290,300,320	470	380											1255	173
			340,360,365	550	450											1465	195
GIICLZ18	500000	1050	280,290,300,320	470	380	726	658	540	--	28	8	111	215	75	3900	1580	278
			340,360,380	550	450											1830	315
			400	650	540											2160	362
GIICLZ19	710000	950	300,320	470	380	818	748	630	--	32	9	116	220	75	5000	2115	490
			340,360,380	550	450											2457	558
			400,420,440,450,460	650	540											2892	645
GIICLZ20	1000000	800	360,380	550	450	928	838	720	--	32	10.5	123.5	235	75	6200	3223	960
			400,420,440,450,460	650	540											3793	1109
			480,500
			530,540	800	680											4680	1340
GIICLZ21	1400000	750	400,420,440,450,460	650	540	1022	928	810	--	40	11.5	127.5	245	75	7000	4780	1740
			480.500
			530,560,600	800	680											5905	2111
GIICLZ22	1800000	650	450,460,480,500	650	540	1134	1036	915	--	40	13	131	255	75	8700	6069	2805
			530,560,600,630	800	680
			670,680	900	780											7504	3409
GIICLZ23	2500000	600	530,560,600,630	800	680	1282	1178	1030	--	50	14.5	149.5	290	80	15000	9633	5663
			670,700,710,750,770	900	780											11133	6555
GIICLZ24	3550000	550	560,600,650	800	680	1428	1322	1175	--	50	16.5	158.5	305	80	18000	12460	9322
			670,710,750	900	780											14465	10731
			800,850	1000	880											16110	11905
GIICLZ25	5000000	460	670,700,710,750	900	780	1644	1538	1390	--	50	19	162.5	310	80	23000	19837	20697
			800,850	1000	880											22381	23346
			900,950	--	980											24765	25652
			1000,1040		1100											27797	28793

説明する

I. 主な利点 (平歯車カップリングと比較)

優れた角度および半径方向のミスアライメント補正

バレルデザイン: 外歯の外縁が球面 (バレル) 形状に加工されており、バックラッシュが大きくなります。
効果: 内歯と外歯がより大きな角度で噛み合うことが可能になり、特定の半径方向のオフセットに対応できます。通常、角度補正は 1°30 分に達し、半径方向の補正は平歯車カップリングよりも大幅に優れています。これが最も基本的な利点です。

高耐荷重、低摩耗、長寿命

表面接触: 位置がずれている場合でも、バレル歯は表面接触を維持し、平歯によく見られるエッジ荷重と応力集中を回避します。
効果的な荷重分散: 荷重は歯の幅全体にわたってより均等に分散され、単位面積あたりの圧力が軽減されます。
効果: カップリングの耐荷重と耐衝撃性が大幅に向上し、摩耗が軽減され耐用年数が延長されます。

自動アライメントおよびセルフセンタリング機能

バレル歯の球状の噛み合い特性により、ある程度の「自己適応性」が得られます。設置ミスや基礎の沈下によるわずかなズレを自動的に調整し、接続された機器のベアリングを保護します。

II.構造およびその他の特徴

コンパクト構造、高トルク伝達

同じサイズの場合、バレル型ギアカップリングはより高いトルクを伝達できるため、高い体積効率が得られます。

潤滑とシールが必要

潤滑: 剛性の可動カップリングとして、摩耗と発熱を最小限に抑えるために、その歯の表面には十分な潤滑 (通常はオイルまたはグリース) が必要です。
シーリング: 標準装備には、潤滑剤の漏れや外部汚染物質の侵入を防ぐための O リングやリップシールなどのシールが含まれています。シールの信頼性はカップリングの寿命に直接影響します。

過酷な条件にも適した高い信頼性

RSK-GIICL型カップリングは耐久性に優れているため、連続運転、重荷重、中高速、軽度のミスアライメントを伴う用途に広く使用されています。例としては、冶金圧延機、鉱山機械、重量物運搬装置、船舶用推進システム、発電機などがあります。

会社名

Jiangsu Rokang Heavy Industry Technology Co., Ltd.

江蘇六康重工業技術有限公司は8,000万元以上の固定資産を有し、機械設計、精密製造、熱処理、溶接などの専門人材チームを擁しています。同社は、ワンストップの完全な加工設備と、測定、物理化学、動的試験などの一連の品質検査システムを備えており、包括的な機械加工能力を備えています。当社は長年にわたり、ボールリテーナ型等速自在継手、クロスシャフト型自在継手、ドラムギヤカップリングの研究開発、製造に取り組んでまいりました。軍や地方の科学研究機関、人民解放軍海軍士官学校電力工学部との緊密な産学研究協力を実施し、精密、重荷重、高速の分野に継続的に拡大してきました。製品は優れた性能で海外の有名ブランド製品を置き換えることに成功し、プロセス技術は国際先進レベルに達しています。昇降および輸送、冶金機械、金属圧延、エンジニアリング機械、鉱山機械、石油化学、繊維機械、軍艦、装甲車両、鉄道機関車、特殊車両などの分野で広く使用されています。製品の品質とサービスは大多数のユーザーに認められ、賞賛されており、ヨーロッパ、アメリカ、ロシア、中東、インド、その他の国や地域に輸出されています。 As ChinaSuppliers of RSK-GIICLZ ドラムギヤカップリングナロータイプ重荷重伝動用中間軸, Rokang offer Wholesale RSK-GIICLZ ドラムギヤカップリングナロータイプ重荷重伝動用中間軸. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!
