RSK工場標準の動力伝達用サーペンタインスプリンググリッドカップリング

お問い合わせ

前へV: RSK サーペンタインスプリンググリッドカップリングダブルフランジタイプ次へ: 次の記事はありません

仕様
説明する

仕様

高トルク用途向けのシンプルでコスト効率の高いカップリングです。

耐衝撃性、振動減衰、さまざまな負荷への適応性により、機器の保護が強化されます。

迅速な取り付けと取り外しにより、時間と労力を節約します

超長寿命

シンプルな構造でメンテナンスも容易

低い設置要件と幅広い設計

サーペンタインスプリンググリッドカップリングの取り付け精度要件は、一般的なカップリングの取り付け精度要件よりも低くなります。

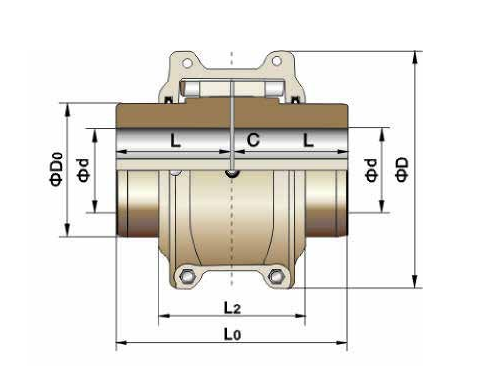

モデル	公称トルク/ Tn N.M	許容速度/N 回転数	最大車軸穴 L mm	軸方向の長さ L mm	長さ L0 mm	L2 mm	D mm	D0 mm	宇宙 C mm	重量 (穴なし) kg	慣性モーメントI Kg.m2	オイルチャージ kg
6020T	52	4500	28	50	103	65	100	39.7	3	2.00	0.0014	0.027
6030T	149	4500	35	50	103	70	110	49.2	3	2.72	0.0022	0.041
6040T	249	4500	42	55	113	70	115	57.2	3	3.63	0.0033	0.054
6050T	435	4500	50	65	133	80	135	66.7	3	5.87	0.0073	0.068
6060T	684	4350	56	75	153	100	150	76.2	3	8.57	0.0119	0.086

6070T	994	4125	65	80	163	100	160	87.3	3	10.96	0.0185	0.113
6080T	2050	3600	80	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	95	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	110	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	120	135	275	160	270	160.3	5	57.87	0.2700	0.508

6120T	13700	2025	140	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	170	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	200	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	215	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	240	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	280	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	103000	1100	300	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	137000	1050	320	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	186000	900	360	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	249000	820	380	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	420	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	450	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	480	450	913	650	1100	647.7	13	3643.37	339.00	33.82
6250T	746000	580	500	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	540	500	1013	760	1260	762.0	13	5123.34	711.00	67.24

6270T	1130000	460	570	540	1100	800	1350	—	20	5832.84	932.00	82.35
6280T	1320000	339	600	550	1120	850	1450	—	20	6635.29	1142.00	101.42

説明する

高トルク用途向けのシンプルでコスト効率の高いカップリングです。

Jiangsu RSK サーペンタインスプリンググリッドカップリングは、ギアカップリングの高いトルク容量と弾性カップリングの柔軟性を組み合わせており、中型から重量級のカップリングの中でよりシンプルで理想的なオプションとなっています。迅速に分解できる設計により、取り付けや取り外しの困難が完全に排除され、より経済的で信頼性の高いカップリングソリューションが提供されます。

耐衝撃性、振動減衰、およびさまざまな負荷への適応性により、機器の保護が強化されます。

RSKサーペンタインスプリンググリッドカップリングの歯面は複数の曲面で構成されており、荷重の変化に応じて接触面積が変化します。この設計により、カップリングは荷重の衝撃や変動荷重に対する耐性が向上し、始動時または不均一な荷重条件下での安全性が向上します。さらに、スプリングの柔軟な伝達により、かなりの量の振動力が吸収されます。その減衰効果により衝撃振動が 36% 以上低減され、動力伝達システム用の真の衝撃および振動フィルターとなります。

迅速な取り付けと取り外しにより、時間と労力を節約できます。

カップリングの取り付けと分解における困難さと非効率性に対処することを目的として、RSK はまったく新しい迅速分解カップリングを開発しました。テーパー面インターフェースを採用し、端面に数本の高力ボルトで力を加えることで、拡張効果と接続効果を両立させています。この設計により、取り付け時のすきまばめが可能になり、しまりばめのパフォーマンスを実現し、従来のしまりばめ製品と比較して 70% 以上の時間を節約できます。

超長寿命。

皿ばねは高張力合金鋼から製造されており、厳格な熱処理プロセスを経て、優れた剛性と柔軟性を実現しています。スプリング表面には精密サンドブラスト加工が施され、表層の分子構造が圧縮され、耐摩耗性が向上し、寿命が長くなります。

シンプルな構造でメンテナンスも容易です。

設置要件が低く、さまざまな設計が可能です。

サーペンタインスプリンググリッドカップリングの取り付け精度の要求は、一般的なカップリングの取り付け精度の要求よりも低くなります。スプリングはハーフカップリングスリーブの歯溝内で自由に動くことができるため、2 つのシャフト間の半径方向、角度、軸方向のかなりの偏差が許容されます。これらの偏差が一定の範囲内にある限り、伝動性能に影響を与えることはなく、騒音の発生や寿命を損なうこともありません。
